申请日2005.08.31
公开(公告)日2006.11.08
IPC分类号C02F1/00
摘要
本实用新型是一种水处理压力容器侧接连接装置，包括侧接嘴1、垫片2、密封圈3和紧固螺母4，侧接嘴1设有外螺纹，密封圈3套在侧接嘴1上，侧接嘴1放置在压力容器的开口处5，在侧接嘴1上套入垫片2，用紧固螺母4旋紧固定，其特征在于：密封圈3是“O”形，其管壁6呈“阶梯”型，上边厚下边薄。其中，压力容器的开口处5可设有单开口，双开口或多开口。本侧接嘴紧固在压力容器的开口处，由于“O”形密封圈的管壁呈“阶梯”型，侧接嘴在受压力时不会发生传动，增强了密封的可靠性。
权利要求书

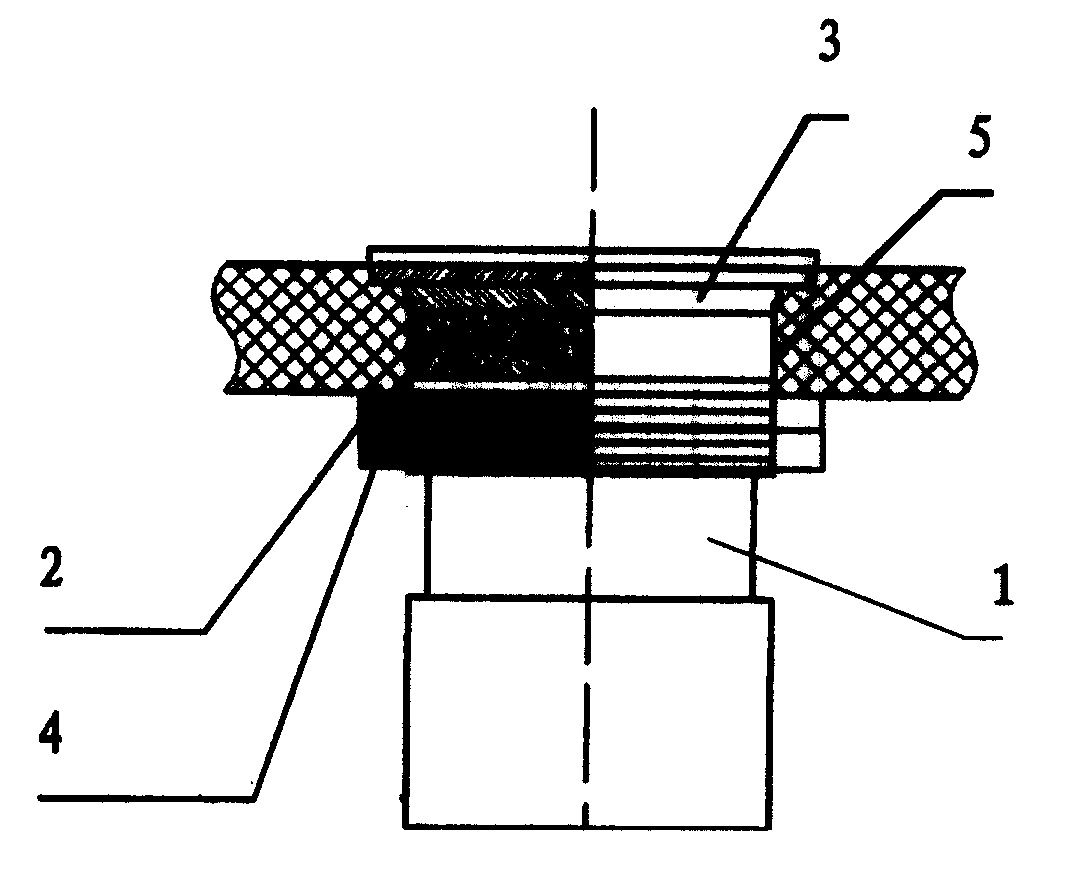

1、一种水处理压力容器侧接连接装置，包括侧接嘴(1)、垫片(2)、 密封圈(3)和紧固螺母(4)，侧接嘴(1)设有外螺纹，密封圈(3)套在侧接 嘴(1)上，侧接嘴(1)放置在压力容器的开口处(5)，在侧接嘴(1)上套入 垫片(2)，用紧固螺母(4)旋紧固定，其特征在于：密封圈(3)是“O”形， 其管壁(6)剖面呈“阶梯”型，上边厚下边薄。
2、按权利要求1所述的水处理压力容器侧接连接装置，其特征在 于：压力容器的开口处(5)可设有单开口，双开口或多开口。
说明书
水处理压力容器侧接连接装置
技术领域：
本实用新型涉及管状水处理压力容器侧接嘴的连接嘴的连接装置。
背景技术：
目前水处理压力容器侧接嘴的连接是采用轴用挡圈卡接，此方法使 侧接嘴水处理压力容器的开口处存在一定的间隙，难以压紧轴向密封 圈。此处，在受扭力时侧接嘴会发生较小传动，由于橡胶圈管壁上下厚 度相同，径向密封橡胶圈受压不仅匀，容易导致渗水。
发明内容：
本实用新型提供一种水处理压力容器侧接连接装置，包括侧接嘴、 垫片、密封圈和紧固螺母，侧接嘴设有外螺纹，密封圈套在侧接嘴上， 侧接嘴放置在压力容器的开口处，在侧接嘴上套入垫片，用紧固螺母旋 紧固定，实现轴向与径向密封圈密封，其特征在于：密封圈是“O”形， 其管壁剖面呈“阶梯”型(也可称台阶型)，上边厚下边薄。
有益效果：本侧接嘴紧固在压力容器的开口处，由于“O”形密封 圈的管壁呈“阶梯”型，侧接嘴在受压力时不会发生传动，增强了密封 的可靠性。
