申请日2006.11.09
公开(公告)日2010.05.12
IPC分类号A01K63/04; B01D36/00; B01D24/26
摘要
一种水族槽用水处理设备，其过滤系统包括于其输入口和输出口之间串联连接的二位三通阀装置F1、过滤器和二位三通阀装置F2;二位三通阀装置F1的公共入口连接过滤系统的输入口，常通出口连接过滤器的入水口，常闭出口连接过滤器的出水口;二位三通阀装置F2的常通入口连接过滤器的出水口，常闭入口连接过滤器的入水口，公共出口连接过滤系统的输出口;过滤系统的输入口与设备的进水口连接，输出口与水泵的吸水口连接，水泵的扬水口连接二位三通阀装置F3的公共入口;二位三通阀装置F3的常通出口连接第1排水口，常闭出口连接第2排水口。该设计可在设备内对过滤器清洗，结构简单可靠，体积小，寿命长，成本低。
权利要求书
1.一种水族槽用水处理设备，包括于其进水口(11)和排水口之间串联连接的水泵、过滤系统和阀装置;其特征在于：
——过滤系统包括于其输入口(12a)和输出口(12b)之间串联连接的二位三通阀装置F1、过滤器(120)和二位三通阀装置F2;二位三通阀装置F1的公共入口(F10)连接过滤系统的输入口(12a)，常通出口(F11)连接过滤器(120)的入水口(121)，常闭出口(F12)连接过滤器(120)的出水口(124);二位三通阀装置F2的常通入口(F21)连接过滤器(120)的出水口(124)，常闭入口(F22)连接过滤器(120)的入水口(121)，公共出口(F20)连接过滤系统的输出口(12b);
——过滤系统的输入口(12a)与设备的进水口(11)连接，输出口(12b)与水泵的吸水口(131)连接，水泵的扬水口(132)连接二位三通阀装置F3的公共入口(F30);或者水泵的吸水口(131)与设备的进水口(11)连接，扬水口(132)与过滤系统的输入口(12a)连接，过滤系统的输出口(12b)连接二位三通阀装置F3的公共入口(F30);
——设备的排水口包括第1排水口(14)和第2排水口(15);二位三通阀装置F3的常通出口(F31)连接第1排水口(14)，常闭出口(F32)连接第2排水口(15);
——过滤器(120)为其入水口(121)和出水口(124)之间首先是以棕榈衣为滤心的粗过滤单元(122)，然后是以折叠滤布为滤心的精过滤单元(123)。
2.根据权利要求1所述水族槽用水处理设备，其特征在于：所述二位三通阀装置F1由1只二位二通常通阀门和1只二位二通常闭阀门这样连接组成：
——二位二通常通阀门的入口连接二位二通常闭阀门的入口，作为所述二位三通阀装置F1的公共入口;
——二位二通常通阀门的出口作为所述二位三通阀装置F1的常通出口，二位二通常闭阀门的出口作为所述二位三通阀装置F1的常闭出口;
所述二位三通阀装置F2由1只二位二通常通阀门和1只二位二通常闭阀门这样连接组成：
——二位二通常通阀门的进口作为所述二位三通阀装置F2的常通进口，二位二通常闭阀门的进口作为所述二位三通阀装置F2的常闭进口;
——二位二通常通阀门的出口连接二位二通常闭阀门的出口，作为所述二位三通阀装置F2的公共出口;
所述二位三通阀装置F3由1只二位二通常通阀门和1只二位二通闭通阀门这样连接组成：
——二位二通常通阀门的入口连接二位二通常闭阀门的入口，作为所述二位三通阀装置F3的公共入口;
——二位二通常通阀门的出口作为所述二位三通阀装置F3的常通出口，二位二通常闭阀门的出口作为所述二位三通阀装置F3的常闭出口。
3.根据权利要求1或权利要求2所述的水族槽用水处理设备，其特征在于：过滤器(120)的最后是活性炭滤袋。
说明书
一种水族槽用水处理 设备
技术领域
本发明涉及一种专门对盛装活鱼一类水族的容器内的水进行循环和过滤等处理的设备，在国际专利分类表中，属于A01K63/04。
背景技术
在使用鱼缸或鱼池等容器饲养鱼等水族时，需要经常对容器内的水进行循环和过滤等处理，使容器内的水适当流动和尽可能清洁，适合所饲养的水族的存活或生长，并尽可能节约水。传统使用的水处理设备运行一段时间后，设备中的过滤系统就会被水族排泄物和饲料残渣堵塞，需要定期地把过滤系统从设备中取出进行清洗或更换，麻烦、肮脏，增加了成本，且容易污染环境。中国发明专利申请公开说明书CN1448049A《可自动清洁过滤棉的滤水器》披露了一种无需把过滤系统从设备中取出进行清洗的设计，虽可以克服人工取出清洗的种种弊病，但明显地增加了一套结构比较复杂的类似于洗衣机原理的清洗装置，制造成本大大提高，体积明显增大。尤其是过滤棉这样的过滤系统，在类似于洗衣机原理的运动中进行清洗，损伤较大，寿命大大缩短，增加了运行成本。
发明内容
本发明所解决的技术问题在于提供一种水族槽用水处理设备，可在设备内清洗其过滤系统，但比现有技术设备结构简单，体积小和制造与运行成本低。
本发明解决所述技术问题的技术方案是：一种水族槽用水处理设备，包括于其进水口和排水口之间串联连接的水泵、过滤系统和阀装置;其特征在于：

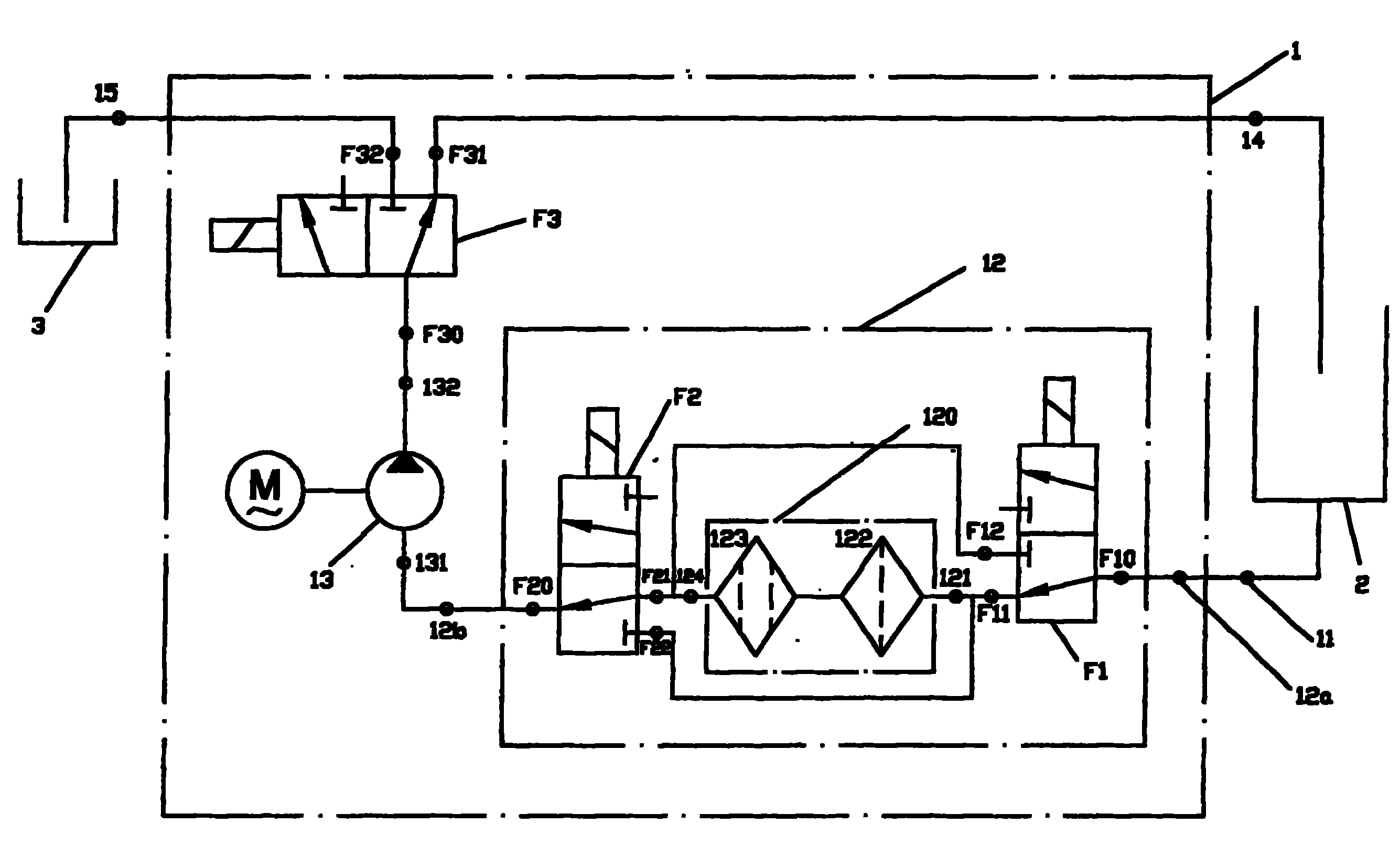

——过滤系统包括于其输入口和输出口之间串联连接的二位三通阀装置F1、过滤器和二位三通阀装置F2;二位三通阀装置F1的公共入口连接过滤系统的输入口，常通出口连接过滤器的入水口，常闭出口连接过滤器的出水口;二位三通阀装置F2的常通入口连接过滤器的出水口，常闭入口连接过滤器的入水口，公共出口连接过滤系统的输出口;
——过滤系统的输入口与设备的进水口连接，输出口与水泵的吸水口连接，水泵的扬水口连接二位三通阀装置F3的公共入口;或者水泵的吸水口与设备的进水口连接，扬水口与过滤系统的输入口连接，过滤系统的输出口连接二位三通阀装置F3的公共入口;
——设备的排水口包括第1排水口和第2排水口;二位三通阀装置F3的常通出口连接第1排水口，常闭出口连接第2排水口。
由于以上设计，水族槽的水自设备进水口进入，在水泵的驱动下：
——当二位三通阀装置F1、F2和F3均处于非动作状态时，顺流经过滤器过滤，净水从第1排水口排出，返回水族槽再用;
——当二位三通阀装置F1、F2和F3均处于动作状态时，逆流清洗过滤器，污水从第2排水口排出，排往外部污水系统。
这样的设计，以3套结构简单可靠的二位三通阀装置取代现有技术比较复杂的类似于洗衣机原理的清洗装置，制造成本大大降低，体积明显减小.尤其是对过滤系统清洗时，不存在洗衣机那样的强烈的运动损伤，寿命大大延长，降低了运行成本.
其进一步设计是，所述所述二位三通阀装置F1、二位三通阀装置F2和二位三通阀装置F3为二位三通电磁阀，其控制绕组经周期通断开关接往电源，即实现清洗的全自动控制，可以更有效地保持过滤系统的效能，确保水族槽水的清洁和循环速度。此外，以上二位三通阀装置可设计分别由1只二位二通常通阀门和1只二位二通常闭阀门组成，对于二位三通阀装置F1是：
——二位二通常通阀门的入口连接二位二通常闭阀门的入口，为所述二位三通阀装置F1的公共入口;
——二位二通常通阀门的出口为所述二位三通阀装置F1的常通出口，二位二通常闭阀门的出口为所述二位三通阀装置F1的常闭出口;对于二位三通阀装置F2是：
——二位二通常通阀门的进口为所述二位三通阀装置F2的常通进口，二位二通常闭阀门的进口为所述二位三通阀装置F2的常闭进口;
——二位二通常通阀门的出口连接二位二通常闭阀门的出口，为所述二位三通阀装置F2的公共出口;对于二位三通阀装置F3是：
——二位二通常通阀门的入口连接二位二通常闭阀门的入口，为所述二位三通阀装置F3的公共入口;
——二位二通常通阀门的出口为所述二位三通阀装置F3的常通出口，二位二通常闭阀门的出口为所述二位三通阀装置F3的常闭出口。
该设计比较适合采用手动阀门，成本较低，且便于调整循环速度。
还可设计过滤器为其入水口和出水口之间首先是以棕榈衣为滤心的粗过滤单元，然后是以折叠滤布为滤心的精过滤单元。经验表明，经这样的二级过滤单元通常已能满足水族槽内的水的过滤要求，且比较适合本设计对过滤系统的清洗。其中，以棕榈衣为粗过滤单元的滤心，非常适合对水族排泄物和饲料残渣的过滤，成本低且耐用。必要时，还可以设计其入水口和出水口之间首先是以棕榈衣为滤心的粗过滤单元，然后是以折叠滤布为滤心的精过滤单元，最后是活性炭滤袋;活性炭可以进一步吸去细微的有害成分，满足某些水族更高的净水要求。
