申请日2005.10.24
公开(公告)日2006.12.20
IPC分类号E03D5/10; E03C1/12; E03C1/14
摘要
本实用新型涉及一种将洗漱盆使用过的生活废水再次利用冲洗的红外线感应控制补水的座式大便器。主要结构特征是在水箱上增设生活废水回收管，废水回收管收集生活废水经过滤进入水箱，在自来水进水管上设置红外线感应电磁阀控制补水，以达到节水目的。本实用新型结构简单、施工安装方便，充分利用生活废水来冲洗座式大便器，节水明显，一般每人每天洗脸、漱口等耗用4-6升水，而冲洗大便器一次耗用自来水4-5升，如果利用此装置每人每天可节约自来水5升左右，依次计算一个100万人口的中型城市一年下来可节约自来水180万m3。
权利要求书
1、一种利用回收废水冲洗的红外线感应控制座式大便器，它包括自来水进 水管(1)、三角阀(2)、水箱(4)、大便器(5)和浮球阀(7)，其特征在于：
A、所述的座式大便器的水箱(4)上设有废水回收管(8)，其废水回收管 (8)一端与水箱(4)相通，另一端与洗漱盆(10)的排水口相接，在废水回 收管(8)上设有过滤沉淀装置(9);
B、所述的自来水进水管(1)上设有用于水箱补水的红外线感应电磁阀(3)， 其红外线感应电磁阀(3)一端与三角阀(2)的出口端相接，另一端与水箱中 的浮球阀(7)相接;
C、所述的水箱(4)内设有小便自闭延时阀(6)，小便自闭延时阀(6)与 自来水进水管(1)相接。
说明书
利用生活废水冲洗的红外线感应补水座式大便器
技术领域
本实用新型涉及一种利用回收洗漱盆排放废水冲洗的、红外线感应控制补 水的座式大便器。
背景技术
现有的座式大便器都是采用自来进入水箱直接冲洗大便器，对水的浪费很 大;而日常生活中洗漱盆使用过的生活废水直接排放下水道，其生活废水无法 二次利用，造成水资源的浪费。同时，为了节水多人对冲洗大便器的节约用水 作了很多改进，出现较多的节水装置，但大多数结构复杂，不能从根本上达到 节水目的。
发明内容
本实用新型的目的在于克服上述缺陷，提供一种结构简单，利用生活废水 冲洗的红外线感应控制补水的座式大便器。

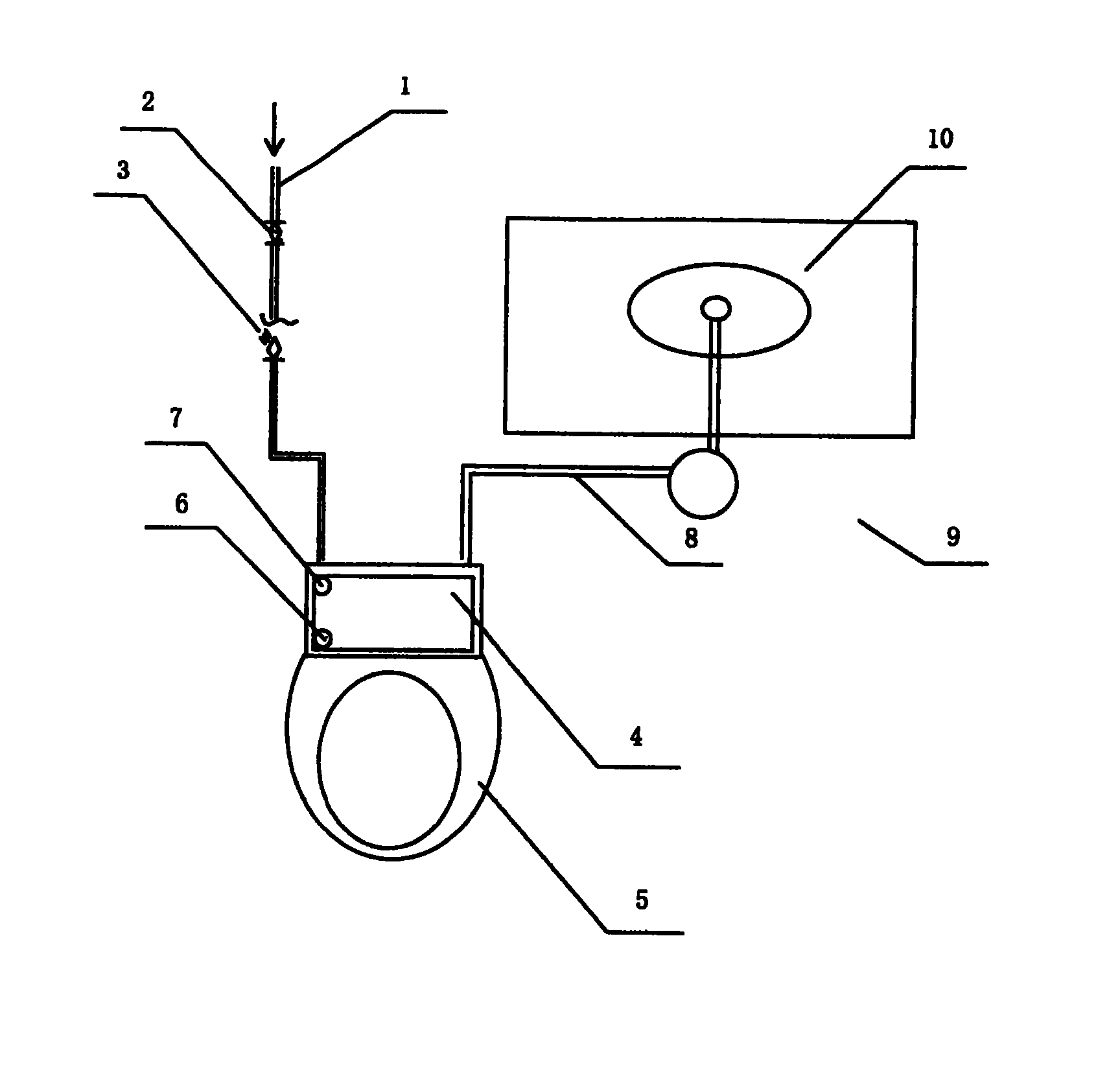

本实用新型的技术方案，是对现有的座式大便器进行改造，即在水箱上增 设一根生活废水回收管道与洗漱盆连接，在自来水进水管上设置红外线感应电 磁阀控制补水，这样就可以将使用过的生活废水通过水箱，二次利用冲洗大便 器;本实用新型是这样实现的：一种利用回收废水冲洗的红外线感应控制座式 大便器，它包括自来水进水管、三角阀、水箱、大便器和浮球阀，其特征在于： 座式大便器的水箱上设有废水回收管，其废水回收管一端与水箱相通，另一端 与洗漱盆的排水口相接，在废水回收管上设有过滤沉淀装置;自来水进水管上 设有用于水箱补水的红外线感应电磁阀，其红外线感应电磁阀一端与三角阀的 出口端相接，另一端与水箱中的浮球阀相接;水箱内设有小便自闭延时阀。考 虑到大小便冲洗的所需水量不同，增加小便延时冲洗功能，即小便冲洗阀(小 便自闭延时阀)与自来水进水管衔接，以达到大便器的保洁功能;用红外线感 应电磁阀的红外线接收装置控制自来水源，人们使用大便器(人坐在大便器上) 时，如果水箱内没有足够的冲洗水，红外线感应电磁阀接收到开启信号，需要 进水时，浮球阀动作，水箱开始进自来水，人一旦离开感应范围，即当人离开 感应电磁阀红外线指令范围，感应电磁阀闭合，水箱处于侯水状态，便于接受 洗漱盆的生活废水。
综上所述，本实用新型结构简单，施工方便，充分利用生活废水，达到节 水目的。每人每天洗脸、漱口等耗用4-6升水，而冲洗大便器一次耗用自来水 4-5升，如果利用此装置每人每天可节约自来水5升左右，依次计算一个100万 人口的中型城市一年下来可节约自来水180万M3。
