申请日2005.10.24
公开(公告)日2006.11.22
IPC分类号C02F1/00; B01D35/02
摘要
一种具过滤隔板的污水槽，包含内部具有槽室的一槽体、架设在该槽室内部的数个分隔开的隔板;其中数隔板之间形成数个过滤小水槽，且在各隔板上安装有数个透水孔或管用以减缓废水的流速，并可在槽室内装设一沉水泵及使污水槽底部设置一沉积室用以凝集沉淀物且构成一单向回流引道，从而，使得经由各小水槽过滤沉淀的淤泥会在底部的沉积室集中分解，并为沉水泵抽吸而回流循环，提高了污水的分解过滤及排放水的净化效果。
权利要求书
1、一种具过滤隔板的污水槽，其特征在于，包括：
内部具有槽室的一槽体，其上有用于污水进入该槽室的一进口及接有排放管的 一出口;及
一或多个用于将槽室隔成临靠进口的第一小水槽及临靠出口的第二小水槽的 隔板，所述隔板上具有数个分隔开的透水孔。
2、如权利要求1所述的具过滤隔板的污水槽，其特征在于：各透水孔连接有 透水管，各透水管的相对进口一端具有向下倾斜或向下弯曲的一弯折段。
3、如权利要求2所述的具过滤隔板的污水槽，其特征在于：透水管包括穿过 透水孔的一顶部及自该顶部相对进口一端向下延伸的一弯折段。
4、如权利要求3所述的具过滤隔板的污水槽，其特征在于：弯折段周围具有 数个孔洞，且该弯折段的具有封闭的端部。
5、如权利要求2所述的具过滤隔板的污水槽，其特征在于：弯折段向下倾斜 角度在30至60度之间。
6、如权利要求2所述的具过滤隔板的污水槽，其特征在于：弯折段为圆弧弯 曲状。
7、如权利要求1或2所述的具过滤隔板的污水槽，其特征在于：在邻靠槽室 进口下方的第一小水槽内具有一用以抽吸沉淀物或使废水回流循环的泵。
8、如权利要求7所述的具过滤隔板的污水槽，其特征在于：在泵吸入端连接 有一连通至第二小水槽底部的回流管。
9、如权利要求1所述的具过滤隔板的污水槽，其特征在于：槽室内部具有数 个分隔开的用于使槽室内形成多个过滤小水槽的隔板。
10、如权利要求1所述的具过滤隔板的污水槽，其特征在于：污水槽的底部具 有由隔板构成的一沉积室及一单向回流引道。
11、如权利要求1所述的具过滤隔板的污水槽，其特征在于：在包围排放管的 槽室内部具有用于分隔出一排水室的分隔板。
12、如权利要求11所述的具过滤隔板的污水槽，其特征在于：排水室中装有紫 外线杀菌灯。
13、如权利要求1所述的具过滤隔板的污水槽，其特征在于：隔板呈一波浪 状，其中，隔板在相对于第一小水槽处具有依序排列的数个凸波端及凹波端，所述 各透水孔位于各凸波端处。
14、如权利要求1所述的具过滤隔板的污水槽，其特征在于：各透水孔由第 一小水槽向上倾斜贯通连接到第二小水槽中。
说明书
具过滤隔板的污水槽
技术领域
本实用新型提供一种具过滤隔板的污水槽，尤指一种用于处理一般家庭生活废 水的具过滤隔板的污水槽结构。
背景技术
一般家庭生活所排放包含粪便的废水是先流入于住宅地下的污水槽内做分解 净化后，再由排放管排入邻近的排水路，以免污染饮用水与破坏生态环境。并当污 水槽中腐化沉淀的淤泥累积到一定程度后，再加以抽出清除。
为净化污水槽内的废水，一般会在污水槽中装设搅拌器或是泵等机械，以对槽 底淤泥做搅拌或是抽回循环，而有重新过滤分解的效果;然而，在这搅拌或是抽回 循环的过程中，往往会破坏菌类生长及繁殖的环境，而且，搅拌与过快的循环速度， 也会造成分解及过滤的效果欠佳，无法达到有效净化水质的目的。
亦即，在污水槽的污水过滤领域中，主要通过硝化菌将有机氮分解成氨再氧化 成毒性较低的硝酸盐，使得放流水的有机氮含量降低以净化水质。但是，当泵等机 械运作时，会在污水槽内产生高流速的水流循环，造成构成硝化菌生长及繁殖环境 的淤泥无法有效凝集沉淀下来，以致破坏菌类的生长及繁殖环境，且排放水也不够 澄清。
本实用新型人有鉴于此，遂悉心加以研究分析及设计，经过实际的试验及多次 的改进后，于今有本实用新型的产生。
新型内容
本实用新型的主要目的在于提供一种具过滤隔板的污水槽，该污水槽包含数个 分隔开的隔板用以形成有多数过滤小水槽，且在各隔板上具有数透水孔用以减缓废 水流速，并可在该污水槽底部设置一沉积室用以构成一单向回流引道，使得淤泥会 在沉积室凝集沉淀以集中分解，提高污水槽的分解过滤效果。
本实用新型一种具过滤隔板的污水槽，其特征在于，包括：
内部具有槽室的一槽体，其上有用于污水进入该槽室的一进口及接有排放管的 一出口;及
一或多个用于将槽室隔成临靠进口的第一小水槽及临靠出口的第二小水槽的 隔板，所述隔板上具有数个分隔开的透水孔。
根据上述，各透水孔连接有透水管，各透水管的相对进口一端具有向下倾斜或 向下弯曲的一弯折段。
根据上述，透水管包括穿过透水孔的一顶部及自该顶部相对进口一端向下延伸 的一弯折段。
根据上述，弯折段周围具有数个孔洞，且该弯折段的具有封闭的端部。
根据上述，弯折段向下倾斜角度在30至60度之间。
根据上述，弯折段为圆弧弯曲状。
根据上述，在邻靠槽室进口下方的第一小水槽内具有一用以抽吸沉淀物或使废 水回流循环的泵。
根据上述，在泵吸入端连接有一连通至第二小水槽底部的回流管。
根据上述，槽室内部具有数个分隔开的用于使槽室内形成多个过滤小水槽的隔 板。
根据上述，污水槽的底部具有由隔板构成的一沉积室及一单向回流引道。
根据上述，在包围排放管的槽室内部具有用于分隔出一排水室的分隔板。
根据上述，排水室中装有紫外线杀菌灯。
根据上述，隔板呈一波浪状，其中，隔板在相对于第一小水槽处具有依序排列 的数个凸波端及凹波端，所述各透水孔位于各凸波端处。
根据上述，各透水孔由第一小水槽向上倾斜贯通连接到第二小水槽中。
据此，本实用新型可使淤泥在沉积室凝集沉淀集中分解，达到了提高污水槽分 解过滤的效果。

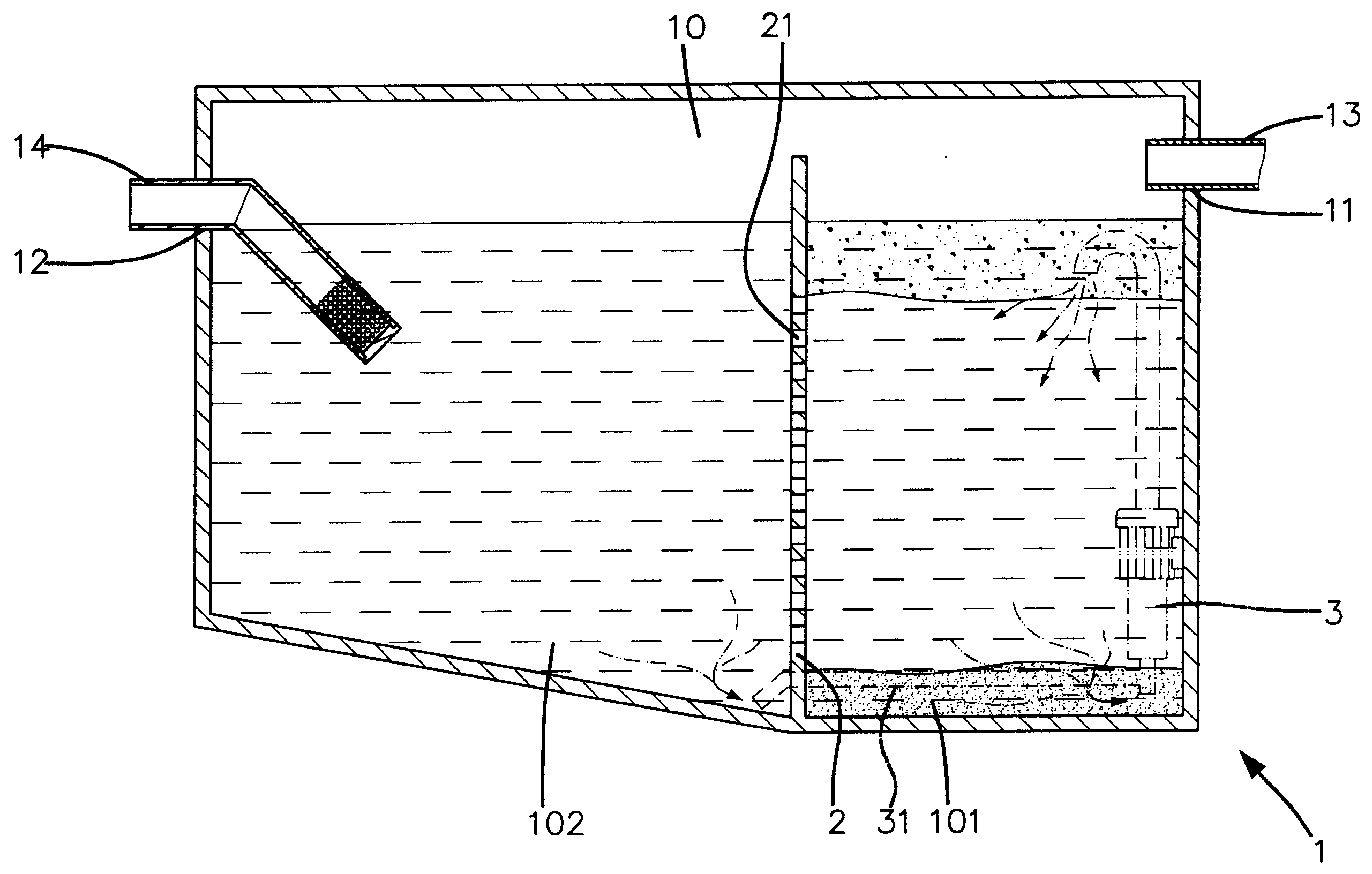

本实用新型可用多种不同的形式来实施。现将仅为例子但非用以限制的实施例 并参照所附图式就本实用新型的较佳结构内容说明如下：
