申请日2006.11.09
公开(公告)日2007.05.09
IPC分类号C02F3/00
摘要
本发明涉及一种污水处理方法及设备。一种分离式重力流膜生物反应器污水处理方法，其特征在于它包括如下步骤：将SBR反应器置于至少高出MBR膜组件1米处，SBR反应器的出水由水管与MBR膜组件输入口相连通;水泵从污水箱中抽取污水进入SBR反应器，污水经厌氧、好氧处理、静置沉淀后出水;SBR反应器高位出水经重力压差流入MBR膜组件，同时空气压缩机对MBR膜组件通入曝气以防止SBR反应器出流水中固体颗粒在MBR膜组件的膜上聚结而降低膜通量，经MBR膜组件的膜处理后出水，膜处理后出水分二路，一路为回流液，在曝气作用下回流液经过消泡器消泡后回流至SBR反应器内，另一路为水质指标达标的净水。本发明具有节能的特点。
权利要求书
1.一种分离式重力流膜生物反应器污水 处理方法，其特征在于它包括如下步骤：将 SBR反应器置于至少高出MBR膜组件1米处，SBR反应器的出水由水管与MBR膜组件输 入口相连通;水泵从污水箱中抽取污水进入SBR反应器，污水在搅拌装置的搅拌下，在SBR 反应器内产生厌氧状态;SBR反应器厌氧搅拌阶段结束以后，停止搅拌，空气压缩机向SBR 反应器通入曝气，使SBR反应器内呈现好氧状态;好氧曝气阶段结束以后，SBR反应器内 停止通入曝气，静置沉淀后出水;SBR反应器高位出水经重力压差流入MBR膜组件，同时 空气压缩机对MBR膜组件通入曝气以防止SBR反应器出流水中固体颗粒在MBR膜组件的 膜上聚结而降低膜通量，经MBR膜组件的膜处理后出水，膜处理后出水分二路，一路为回 流液，在曝气作用下回流液经过消泡器消泡后回流至SBR反应器内，另一路为水质指标达 标的净水。
2.一种实现权利要求1所述方法的分离式重力流膜生物反应器污水处理设备，它包括污 水箱(1)、水泵(2)、第一水管(3)、第一气管(4)、搅拌装置(6)、SBR反应器(7)、 第二水管(9)、第一截止阀(10)、第三水管(11)、MBR膜组件(12)、第一微孔曝气头(13)、 空气压缩机(16)、第二气管(18)、第二微孔曝气头(20)，第一水管(3)的一端与污水 箱(1)相连通，第一水管(3)的另一端位于SBR反应器(7)内，第一水管(3)上设有 水泵(2);SBR反应器(7)内设有搅拌装置(6)，SBR反应器(7)内底部设有第一微孔 曝气头(13)，第一微孔曝气头(13)由第一气管(4)与空气压缩机(16)的输出端相连 通;MBR膜组件(12)内的底部设有第二微孔曝气头(20)，第二微孔曝气头(20)由第 二气管(18)与空气压缩机(16)的输出端相连通;MBR膜组件(12)的净化水出口与第 三水管(11)相连通，MBR膜组件(12)的回流口与第二水管(9)的一端相连通，第二 水管(9)的另一端位于SBR反应器(7)内;其特征在于：SBR反应器(7)位于支撑架 上并至少高出MBR膜组件1米，SBR反应器(7)的出水口由第四水管(14)与MBR膜 组件(12)的输入口相连通，第四水管(14)上设有第一截止阀(10)。
3.根据权利要求2所述的分离式重力流膜生物反应器污水处理设备，其特征在于：第 二水管(9)的另一端设有消泡器(8)。
说明书
一种分离式重力流膜生物反应器污水处理方法及其设备
技术领域
本发明涉及一种污水处理方法及设备，特别涉及一种分离式膜生物反应器污水处理方 法及其设备。
背景技术
MBR(Membrane Bioreactor)反应器是将膜过滤技术与生物反应器相结合的复合高效 废水处理反应器。根据膜的种类和膜在系统中所起的作用可以将MBR分成三类：固液分离 膜-生物反应器(solid-liquid separation membrane bioreactor)、曝气膜-生物反应器(membrane aeration bioreactor)、萃取膜-生物反应器(extractive membrane bioreactor)。其中固液分离膜 -生物反应器是目前研究最为广泛的一种膜-生物反应器，通常简称为膜-生物反应器(MBR)， 在该工艺中膜组件代替了传统活性污泥法中的二沉池，分离混合液中的固体微生物和大分 子溶解性物质。膜生物反应器具有分离效率高，实现了水力停留时间和泥龄(SRT)的完全 分离，膜分离单元不受污泥膨胀的影响，活性污泥浓度高，剩余污泥少的优点。根据生物 反应器和膜组件的结合方式不同可以将膜-生物反应器分为分置式膜-生物反应器和一体式 膜-生物反应器。其中分置式膜-生物反应器膜组件和生物反应器分开设置，依靠加压泵压力 驱动膜分离，该工艺运行稳定可靠，膜易于清洗更换，膜通量较大，但是分置式膜-生物反 应器水流循环量大，动力费用高。一体式膜-生物反应器中膜组件直接置于生物反应器内， 曝气装置直接置于膜组件下方，通过泵进行抽吸过滤，该工艺设备简单，能耗相对较低， 操作方便，但是容易污染，出水不连续。
发明内容
为了克服现有分置式膜-生物反应器能耗高的不足，本发明的目的是提供一种节能的分 离式重力流膜生物反应器污水处理方法及其设备。
为了实现上述目的，本发明的技术方案是：一种分离式重力流膜生物反应器污水处理 方法，其特征在于它包括如下步骤：将SBR反应器置于至少高出MBR膜组件1米处，SBR 反应器的出水由水管与MBR膜组件输入口相连通;水泵从污水箱中抽取污水进入SBR反 应器，污水在搅拌装置的搅拌下，在SBR反应器内产生厌氧状态;SBR反应器厌氧搅拌阶 段结束以后，停止搅拌，空气压缩机向SBR反应器通入曝气，使SBR反应器内呈现好氧状 态;好氧曝气阶段结束以后，SBR反应器内停止通入曝气，静置沉淀后出水;SBR反应器 高位出水经重力压差流入MBR膜组件，同时空气压缩机对MBR膜组件通入曝气以防止 SBR反应器出流水中固体颗粒在MBR膜组件的膜上聚结而降低膜通量，经MBR膜组件的 膜处理后出水，膜处理后出水分二路，一路为回流液，在曝气作用下回流液经过消泡器消 泡后回流至SBR反应器内，另一路为水质指标达标的净水。

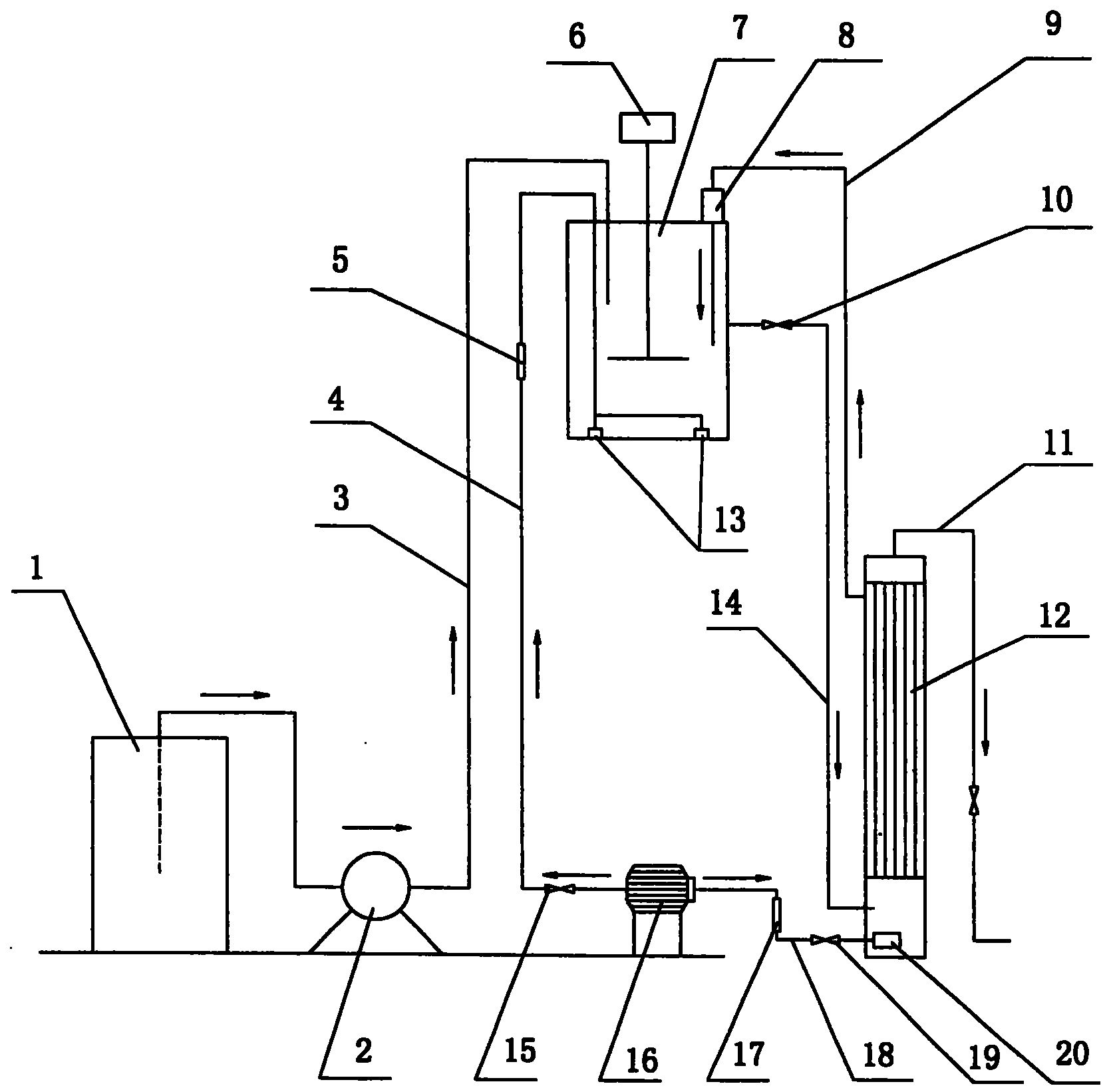

一种实现上述方法的分离式重力流膜生物反应器污水处理设备，它包括污水箱1、水泵 2、第一水管3、第一气管4、搅拌装置6、SBR反应器7、第二水管9、第一截止阀10、第 三水管11、MBR膜组件12、第一微孔曝气头13、空气压缩机16、第二气管18、第二微孔 曝气头20，第一水管3的一端与污水箱1相连通，第一水管3的另一端位于SBR反应器7 内，第一水管3上设有水泵2;SBR反应器7内设有搅拌装置6，SBR反应器7内底部设有 第一微孔曝气头13，第一微孔曝气头13由第一气管4与空气压缩机16的输出端相连通; MBR膜组件12内的底部设有第二微孔曝气头20，第二微孔曝气头20由第二气管18与空 气压缩机16的输出端相连通;MBR膜组件12的净化水出口与第三水管11相连通，MBR 膜组件12的回流口与第二水管9的一端相连通，第二水管9的另一端位于SBR反应器7 内;其特征在于：SBR反应器7位于支撑架上并至少高出MBR膜组件1米，SBR反应器7 的出水口由第四水管14与MBR膜组件12的输入口相连通，第四水管14上设有第一截止 阀10。
本发明将生物反应器与膜组件分离，生物反应器放置于膜组件上方至少1米处，从生物 反应器出水到经过膜组件出水，形成水头差，依靠重力完成膜组件过滤出流;与现有分置 式膜-生物反应器相比，不依靠加压泵压力驱动膜分离，因而节能，其节能效果显著。
本发明的分离式重力流膜生物反应器污水处理设备(GSMBR反应器)不仅具有膜-生 物反应器的优点，而且解决了分置式膜-生物反应器需要依靠泵抽吸过滤的不足，本发明的 设备节能效果显著。
