申请日2006.02.23
公开(公告)日2007.05.09
IPC分类号C02F3/00
摘要
本实用新型公开了一种一体化反应膜环保厕所污水回收装置，包括箱体，箱体的一端中间高度的位置设置污水进口，在相应污水进口的箱体一侧设置由下向上倾斜的固液分离板，并由固液分离板的上端向下竖直设置阻拦导流板，阻拦导流板下端开口。在阻拦导流板的另一侧固定设置一体化生物反应膜，该反应膜由箱体底部向上竖直设置。生物反应膜的另一侧设置抽水泵，抽水泵的另一侧则设置四周和底面封闭的中水水箱，中水水箱上端设置多层过滤板，中水水箱底部设置中水出口。实用新型具有体积小，处理程序完整的优点。厕所污水可以经过固液分离、生物膜处理、多层板过滤等多道处理过程，从而保证了处理所得的中水的净化程度。
权利要求书
1、一种一体化反应膜环保厕所中水回收装置，其特征在于：包 括箱体，箱体的一端中间高度的位置设置污水进口，在相应污水进口 的箱体一侧设置由下向上倾斜的固液分离板，并由固液分离板的上端 向下竖直设置阻拦导流板，阻拦导流板下端开口;在阻拦导流板的另 一侧固定设置一体化生物反应膜，该反应膜由箱体底部向上竖直设 置;生物反应膜的另一侧设置抽水泵，抽水泵的另一侧则设置四周和 底面封闭的中水水箱，中水水箱上端设置多层过滤板，中水水箱底部 设置中水出口。
2、根据权利要求1所述的一体化反应膜环保厕所中水回收装置， 其特征在于：所述固液分离板为过滤板。
说明书
一体化反应膜环保厕所污水回收装置
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种适应于环保型 厕所的污水处理回收装置。
背景技术
现有的很多场地(例如：旅游景点、车站、码头、工地)没有埋 设地下管道的条件，为了环保考虑，一般使用环保厕所，但环保厕所 产生的粪便污水也是无法排放的。目前市场上的环保厕所水处理设备 多采用生物技术，但是生物技术受温度、使用人次、生物系统平衡、 反应器大小等条件限制，在很多场所不适合，出水往往略带颜色和味 道，不能直接利用，而且生物系统的启动和调试也需要一段时间，温 度低于0摄氏度生物菌基本无生物活性，不能进行处理，致使温度降 低时环保厕所停止使用。
实用新型内容
本实用新型的目的是提供一种一体化生物反应膜环保厕所污水 处理装置，其具有体积小、处理效果好的特点。

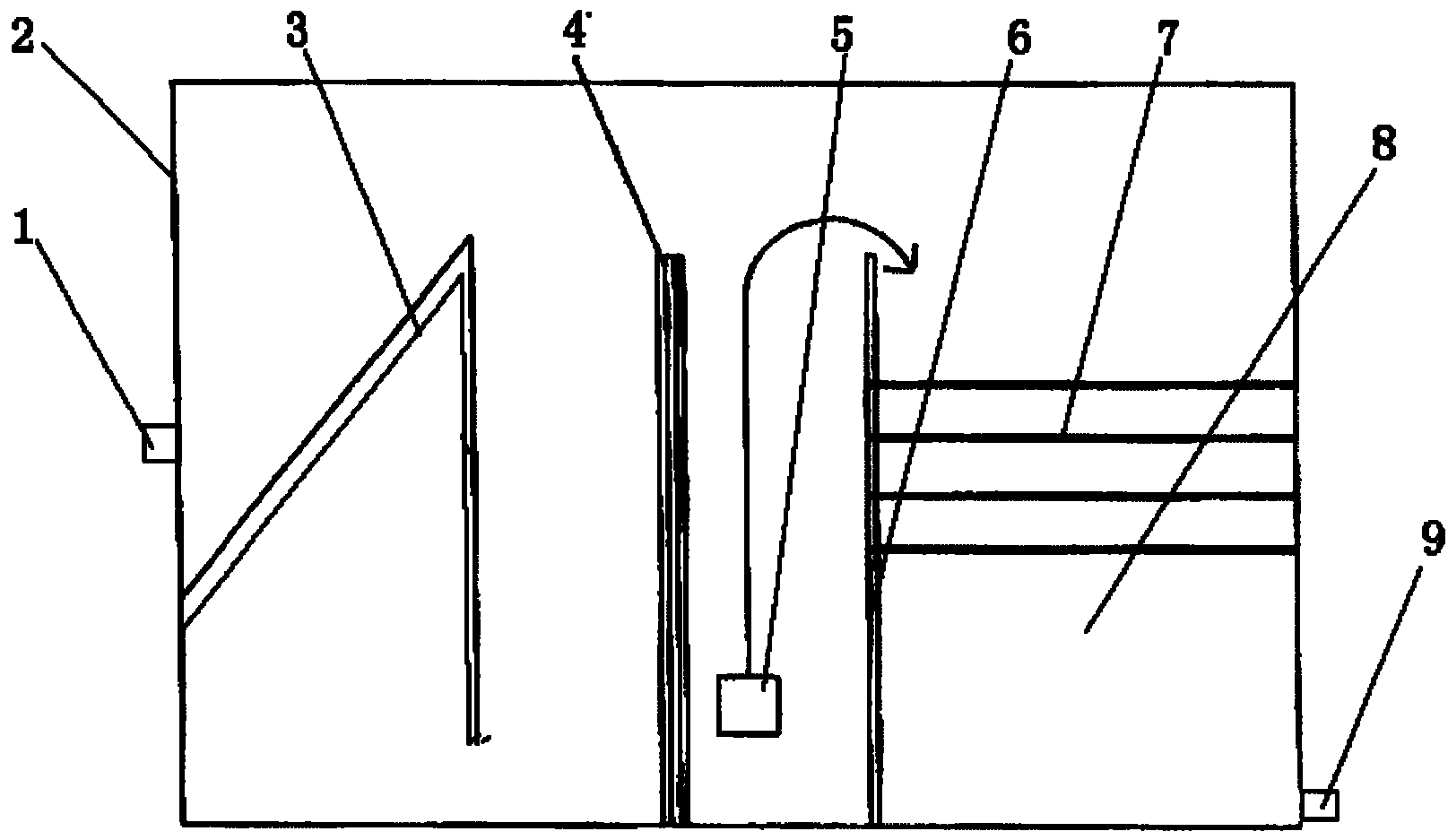

本实用新型的一体化反应膜环保厕所污水回收装置，包括箱体， 箱体的一端中间高度的位置设置污水进口，在相应污水进口的箱体一 侧设置由下向上倾斜的固液分离板，并由固液分离板的上端向下竖直 设置阻拦导流板，阻拦导流板下端开口;在阻拦导流板的另一侧固定 设置一体化生物反应膜，该反应膜由箱体底部向上竖直设置;生物反 应膜的另一侧设置抽水泵，抽水泵的另一侧则设置四周和底面封闭的 中水水箱，中水水箱上端设置多层过滤板，中水水箱底部设置中水出 口。
所述固液分离板为过滤板。
本实用新型污水处理装置具有体积小，处理程序完整的优点。使 厕所污水可以经过固液分离、生物膜处理、多层板过滤等多道处理过 程，从而保证了处理所得的中水的净化程度。且整个过程在一封闭的 箱体内完成，外界不会受到味道、气味等的影响。如果采用本产品进 行处理后，处理后的中水可以当作杂用水用于浇灌花草，也可以直接 排放。
