申请日2006.04.14
公开(公告)日2007.05.09
IPC分类号E03C1/12; E03C1/18; E03D1/24; G05D9/02
摘要
本实用新型公开了一种多功能家庭废水利用装置，包括洗漱盆和马桶水箱，马桶水箱具有马桶浮子阀门，所述洗漱盆底部的下水管连接有可随蓄水量自动改变容积的蓄水箱，蓄水箱与马桶水箱间连通有废水补水管，废水补水管一端的排水口通入蓄水箱内，废水补水管另一端的出水口与马桶水箱的马桶浮子阀门连通，废水补水管的排水口高于出水口。本实用新型将洗漱、洗衣物的水收集起来，用来冲厕，节约用水并减少水污染，本实用新型集洗漱盆与废水回收于一体，减少废水的排放，体积小，全自动供水并且安装简便，不仅为家庭节约部分开支，同时减少了水资源的过度浪费。
权利要求书
1、一种多功能家庭废水利用装置，包括洗漱盆和马桶水箱，马桶水箱具 有马桶浮子阀门，其特征在于：所述洗漱盆底部的下水管连接有可随 蓄水量自动改变容积的蓄水箱，蓄水箱与马桶水箱间连通有废水补水 管，废水补水管一端的排水口通入蓄水箱内，废水补水管另一端的出 水口与马桶水箱的马桶浮子阀门连通，废水补水管的排水口高于出水 口。
2、根据权利要求1所述的多功能家庭废水利用装置，其特征在于：所述 蓄水箱包括上部的固定箱和连接在固定箱底部的伸缩箱，固定箱与洗 漱盆的下水管连接，伸缩箱具有可折叠或展开的褶皱外壁，伸缩箱底 部设有与弹簧连接的伸缩箱底板，伸缩箱底板设有用盖子封闭的排污 口，固定箱上设有溢流管道。
3、根据权利要求2所述的多功能家庭废水利用装置，其特征在于：所述 废水补水管从固定箱伸入后向下伸入伸缩箱内，蓄水箱的固定箱内还 设有自来水补水管，自来水补水管的出水口上于固定箱内设有蓄水箱 浮子阀门，所述弹簧具有与固定箱所容水量的重量相当的预拉力。
4、根据权利要求3所述的多功能家庭废水利用装置，其特征在于：所述 伸缩箱的外侧于洗漱盆的下部内壁上设有有导向筋。
说明书
多功能家庭废水利用装置
技术领域
本实用新型涉及家用节水装置技术领域，尤其是一种多功能家庭废水 利用装置。
背景技术
目前，市场上的冲水马桶，大多是直接使用自来水来冲洗的，大量自 来水未经使用就被浪费掉，而洗漱、洗衣物后的废水是可以进行冲厕的， 这些水如果能在使用后进行收集就可以节约大量的水资源，某些家庭配备 了储水桶或储水盆等容器来专门收集废水来冲洗厕所，但使用起来比较麻 烦且占用空间较大。
实用新型内容
本实用新型的目的在于提供一种可自动收集洗漱盆流出的废水进行冲 厕的多功能家庭废水利用装置。

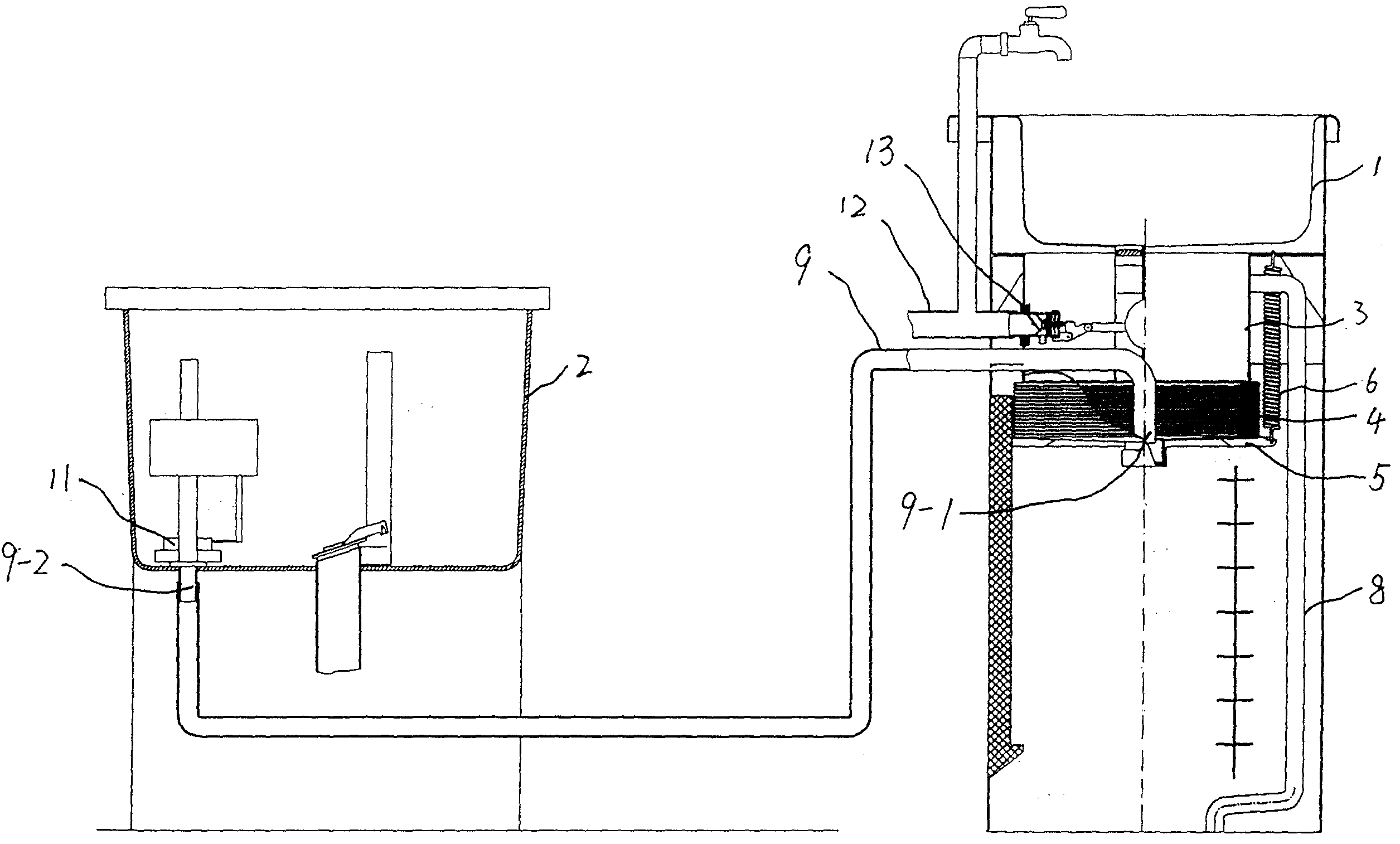

本实用新型的技术方案是：一种多功能家庭废水利用装置，包括洗漱 盆和马桶水箱，马桶水箱具有马桶浮子阀门，所述洗漱盆底部的下水管连 接有可随蓄水量自动改变容积的蓄水箱，蓄水箱与马桶水箱间连通有废水 补水管，废水补水管一端的排水口通入蓄水箱内，废水补水管另一端的出 水口与马桶水箱的马桶浮子阀门连通，废水补水管的排水口高于出水口。
所述蓄水箱包括上部的固定箱和连接在固定箱底部的伸缩箱，固定箱 与洗漱盆的下水管连接，伸缩箱具有可折叠或展开的褶皱外壁，伸缩箱底 部设有与弹簧连接的伸缩箱底板，伸缩箱底板设有用盖子封闭的排污口， 固定箱上设有溢流管道。
所述废水补水管从固定箱伸入后向下伸入伸缩箱内，蓄水箱的固定箱 内还设有自来水补水管，自来水补水管的出水口上于固定箱内设有蓄水箱 浮子阀门，所述弹簧具有与固定箱所容水量的重量相当的预拉力。
所述伸缩箱的外侧于洗漱盆的下部内壁上设有有导向筋。
本实用新型将洗漱、洗衣物的水收集起来，用来冲厕，节约用水并减 少水污染。本实用新型集洗漱盆与废水回收于一体，减少废水的排放，体 积小，全自动供水并且安装简便，不仅为家庭节约部分开支，同时减少了 水资源的过度浪费。
