申请日2006.04.17
公开(公告)日2007.05.23
IPC分类号G09B25/02
摘要
本实用新型涉及一种可供人们参观学习，了解污水处理基本知识的城市污水处理演示装置，本实用新型包括一个城市居民、工厂区模型，经由居民、工厂区模型排出的污水经过管道输送到污水处理厂进行处理，污水首先进入构成污水处理厂模型的粗格栅、细格栅，再依次通过沉砂池、氧化沟、刮泥桥排出。该装置完全模拟真实城市污水处理工艺，经过微缩和模型化处理，本实用新型宣传节约用水、了解污水处理的科学知识、防治污染，增强人们环保意识。
权利要求书
1、一种城市污水处理演示装置，其特征在于：本实用新型包括一 个城市居民、工厂区模型(10)，经由居民、工厂区模型(10)排出的 污水经过管道输送到污水处理厂进行处理，污水首先进入构成污水处 理厂模型的粗格栅(20)、细格栅(30)，再依次通过沉砂池(40)、氧 化沟(50)、刮泥桥(60)排出。
2、根据权利要求1所述的城市污水处理演示装置，其特征在于： 所述的刮泥桥(60)排出的清水经由管道输送到湖池模型(70)。
3、根据权利要求1或2所述的城市污水处理演示装置，其特征在 于：所述的粗格栅(20)、细格栅(30)、沉砂池(40)、氧化沟(50) 以及刮泥桥(60)各模型均有各自独立的控制开关，对应的电路及各 种控制器件安装在模型底下。
4、根据权利要求1或2所述的城市污水处理演示装置，其特征在 于：本实用新型还包括音频播放装置。
说明书
城市污水处理演示装置
技术领域
本实用新型涉及城市污水处理系统微缩而成的演示模型，用于科 学展览和教育演示。
背景技术
现有的城市污水处理工艺过程前处理、氧化(包括厌氧、氧化)、 沉淀、过滤、出水。为了提高全民的环保意识，可以有组织地到污水 处理厂进行参观学习;由于污水处理厂是生产场所，无法满足人们随 时随地地任意参观。
技术内容
本实用新型的目的就是提供一种可供人们参观学习，了解污水处 理基本知识的城市污水处理演示装置。
为实现上述目的，本实用新型采用了以下技术方案：一种城市污 水处理演示装置，其特征在于：本实用新型包括一个城市居民、工厂 区模型，经由居民、工厂区模型排出的污水经过管道输送到污水处理 厂进行处理，污水首先进入构成污水处理厂模型的粗格栅、细格栅， 再依次通过沉砂池、氧化沟、刮泥桥排出。
本实用新型提供的城市污水处理演示装置是一座仿真、微缩的污 水处理厂。黑色污水自源头通过管路装置进入仿真污水处理厂，污水 经过粗隔栅卷起大的漂浮物，由螺旋输送装置和垃圾输送带，最后将 漂浮物送入垃圾箱。污水不停地流动，再经过细隔栅、沉砂池、砂水 分离器、厌氧池、氧化沟，沉淀池，最后由出水堰流出清水。该装置 完全模拟真实城市污水处理工艺，经过微缩和模型化处理，真实地演 示了污水处理过程。
本实用新型能够演示城市污水处理系统的工作过程，宣传节约用 水、了解污水处理的科学知识、防治污染，增强人们环保意识。
附图概述

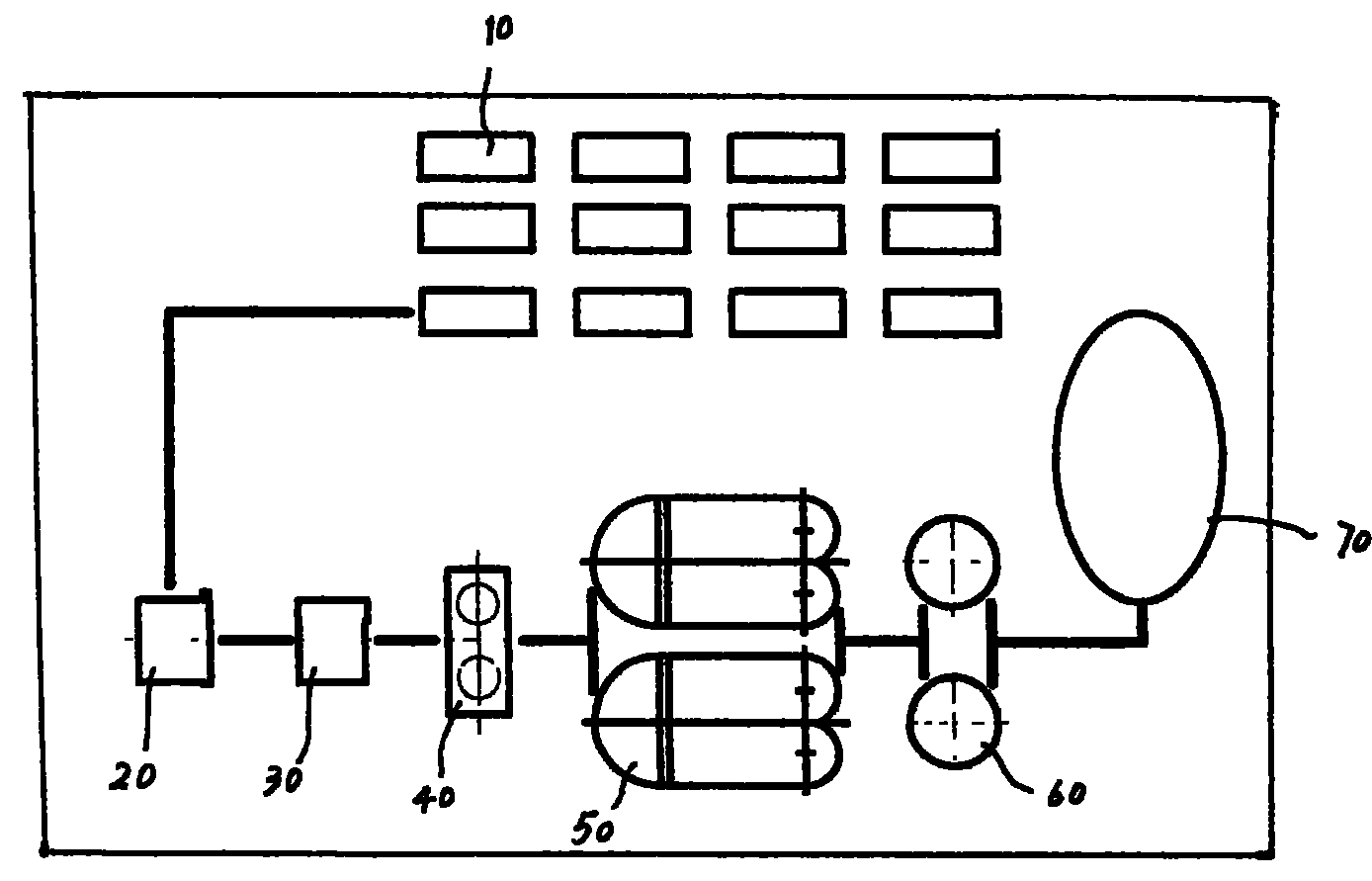

图1是本实用新型的结构示意图。
本实用新型包括一个城市居民、工厂区模型10，经由居民、工厂 区模型10排出的污水经过管道输送到污水处理厂进行处理，污水首先 进入构成污水处理厂模型的粗格栅20、细格栅30，再依次通过沉砂池 40、氧化沟50、刮泥桥60排出。所述的刮泥桥60排出的清水经由管 道输送到湖池模型70。所述的粗格栅20、细格栅30、沉砂池40、氧 化沟50以及刮泥桥60各模型均有各自独立的控制开关。
本实用新型由系统软件自动控制为程序、顺序演示污水处理的各 个过程。在参与模式下，参观者可以分别按动各过程对应的模型的控 制开关，即演示该过程，让人们了解污水处理的工艺和各种设备和设 施的作用，以及污水处理的原理和意义。
城市居民、工厂区模型10营造一个仿真的现实环境，制作城市、 房屋、小桥、河流、树木、小草沙盘模型，将“城市污水处理系统” 微缩成模型布置在其中，电缆、各种控制器件都安装在模型底下，为 了增强现场效果，水管可以作成透明的管件或敞开的沟槽。多媒体软 件自动播放演示过程。控制程序顺序控制各个污水处理工艺过程。
粗隔栅20的防护罩内部有间隔较宽的下半部分浸在水中的隔栅 和带有圆弧的齿形刮板条。隔栅的上部分连接着螺旋输送装置和垃圾 输送带组成。其作用是将较粗大的飘浮污物从水中刮出，由螺旋和输 送带将其去除;
细隔栅30由间隔较细的圆弧形下半部分浸在水中的隔栅和旋转 的直齿状的刮板组成，其作用是将细小的飘浮污物从水中刮出并去除;
沉砂池40由上大下小的锥形圆筒和旋转叶轮组成，通过叶轮搅动 使水流旋转，利用地球引力将比重较大的泥沙从水中分离;
氧化沟50由圆形的环槽和转叶轮组成。旋转叶轮模拟暴气作用， 使污泥、污水、氧三者充分混合，溶氧均匀分布使水中有机物分解， 出现好氧区和缺氧区。
沉淀池即刮泥桥60外形由柱形圆筒接下部圆锥，内有上下旋转的 刮板组成。刮板旋转使整个水体转动，促使污水中的污泥沉淀。上部 的刮板将漂浮在水面上的漂浮物刮到一起并收集起来，底部的刮板将 沉淀池中沉积下来的污泥刮向中心底部，并通过污泥泵输送到污泥间 处理。
上述粗格栅20、细格栅30、沉砂池40、氧化沟50、刮泥桥60 的基本结构按实物进行缩微制成模型，其具体详细的结构此处不再赘 述。
演示装置同时伴有语音解说各个环节的功能、过程等知识介绍。 程序设定有手动播放和管理员优先级播放，让观众能及时了解污水处 理的整体工作原理和过程。
