申请日2006.04.18
公开(公告)日2007.03.28
IPC分类号E03F5/22; E21B43/20
摘要
一种无泵房污水提升装置。主要解决现有污水提升装置一次性投资大，占用土地量大，建设周期长，安装复杂，不易实现自动控制的问题。其特征在于：上部带进出口(5，6)的罐体(1)底部固定有污水泵(4)，污水泵(4)与出口(6)间相连接有管道(8)，罐体(1)壁体内敷设有加热装置(2)，带盖的罐体(1)内置有测温传感器(7)，加热装置(2)及测温传感器(7)通过导线与电器控制箱(3)相连。该无泵房污水提升装置具有一次性投资小，节约了占用土地，建设周期短，安装简单，易实现自动控制的特点。
权利要求书

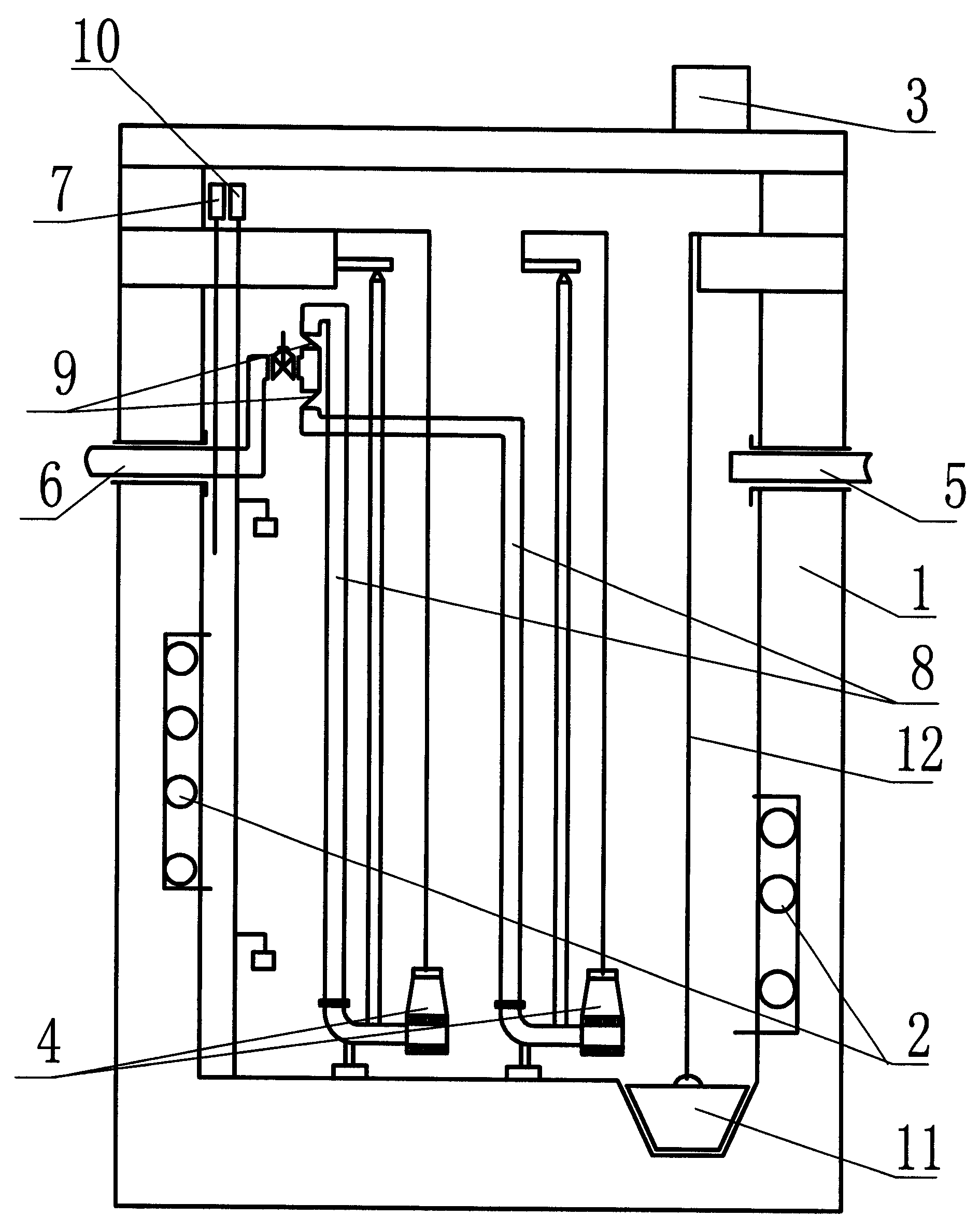

1、一种无泵房污水提升装置，包括污水泵(4)、电器控制箱(3)、 加热装置(2)及罐体(1)，其特征在于：上部带进出口(5，6)的罐体(1) 底部固定有污水泵(4)，污水泵(4)与出口(6)间相连接有管道(8)，罐 体(1)壁体内敷设有加热装置(2)，带盖的罐体(1)内置有测温传感器 (7)，加热装置(2)及测温传感器(7)通过导线与电器控制箱(3)相连。
2、根据权利要求1所述的无泵房污水提升装置，其特征在于： 管道(8)上部分别并连有止回阀(9)。
3、根据权利要求2所述的无泵房污水提升装置，其特征在于： 罐体(1)内轴向置有液位仪(10)。
4、根据权利要求3所述的无泵房污水提升装置，其特征在于： 罐体(1)内底凹槽内置有沉淀物收集盆(11)，沉淀物收集盆(11)上连 接有通往罐体(1)外的绳索(12)。
说明书
无泵房污水提升装置
技术领域：
本实用新型涉及油田采油领域中所用的污水提升装置，尤其是无 泵房污水提升装置。
背景技术：
随着油田的开发，驱油的技术难度不断的的增加，驱油液用量越 来越多，所排放的污水也就越来越大。因为保证环保，污水需要长距 输送，所以对污水需要提升加压。而目前所用的污水提升加压泵房， 需要在地面建设泵房，这样就存在着一次性投资大，占用土地量大， 建设周期长，安装复杂，不易实现自动控制，而且地寒冷地区污水易 冻结，影响污水的排放，不利于推广应用。
实用新型内容：
为了解决现有污水提升装置一次性投资大，占用土地量大，建设 周期长，安装复杂，不易实现自动控制的问题，本实用新型提供一种 无泵房污水提升装置，该无泵房污水提升装置具有一次性投资小，节 约了占用土地，建设周期短，安装简单，易实现自动控制的特点。
本实用新型的技术方案是：该无泵房污水提升装置包括污水泵、 电器控制箱、加热装置及罐体，上部带进出口的罐体底部固定有污水 泵，污水泵与出口间相连接有管道，罐体壁体内敷设有加热装置，带 盖的罐体内置有测温传感器，加热装置及测温传感器通过导线与电器 控制箱相连。
上述方案中的管道上部分别并连有止回阀;罐体内轴向置有液位 仪;罐体内底凹槽内置有沉淀物收集盆，沉淀物收集盆上连接有通往 罐体外的绳索。
