申请日2006.04.14
公开(公告)日2007.05.30
IPC分类号B01D35/02; B65F1/14
摘要
本实用新型涉及环卫车垃圾箱内污水处理技术。针对现有环卫车垃圾箱内的污水过多，会影响作业，同时渗漏污水会污染环境的不足，而提出一种结构简单，能将污水过滤处理后进行有序受控排放的装置，所采用技术方案是，呈倾斜斗形的垃圾箱1、过滤器7，其垃圾箱1的底板前部的孔安装有渗漏网3、底板下端面焊接有凹形的污水收集箱2，污水收集箱2的前部在渗漏网3下面、后部卷曲成圆管集水筒6，圆管集水筒6一端装有清洗盖4和盖锁5、另一端通过有钢管8、筒内装有过滤器7，钢管8一端接通过滤器7一端、另一端接通球阀9。
权利要求书
1、一种垃圾箱的污水过滤直排装置，包括有呈倾斜斗形的垃圾箱 (1)、过滤器(7)，其特征是垃圾箱(1)的底板前部的孔安装有渗漏网 (3)、底板下端面焊接有凹形的污水收集箱(2)，污水收集箱(2)的前 部在渗漏网(3)下面、后部卷曲成圆管集水筒(6)，圆管集水筒(6)一 端装有清洗盖(4)和盖锁(5)、另一端通过有钢管(8)、筒内装有过滤 器(7)，钢管(8)一端接通过滤器(7)一端、另一端接通球阀(9)。
2、根据权利要求1所述的一种垃圾箱的污水过滤直排装置，其特征 是清洗盖(4)是销穿过圆管集水筒(6)筒壁外焊有铰链座的孔和盖支臂 的孔，盖支臂上焊有带叉的圆板。
3、根据权利要求1所述的一种垃圾箱的污水过滤直排装置，其特征 是盖锁(5)是销穿过圆管集水筒(6)筒壁外焊有铰链座的孔和螺栓下端 的孔，螺栓上端有带手柄的螺母啮合。
说明书
垃圾箱的污水过滤直排装置
一、技术领域
本实用新型涉及多功能清扫车、扫路车垃圾箱内污水的处理技术，尤 其是一种垃圾箱的污水过滤直排装置。
二、背景技术
目前城市环卫等使用的多功能清扫车、扫路车的垃圾箱，在作业中会 将路面的垃圾和污水吸入到垃圾箱中，垃圾箱内的污水过多时会影响作业 效率，并可能出现垃圾箱密闭不严产生污水渗漏，污染环境。
三、发明内容
本实用新型的目的在于提供一种结构简单，适用可靠，控制简单，能 将污水过滤处理后进行有序受控排放的装置。

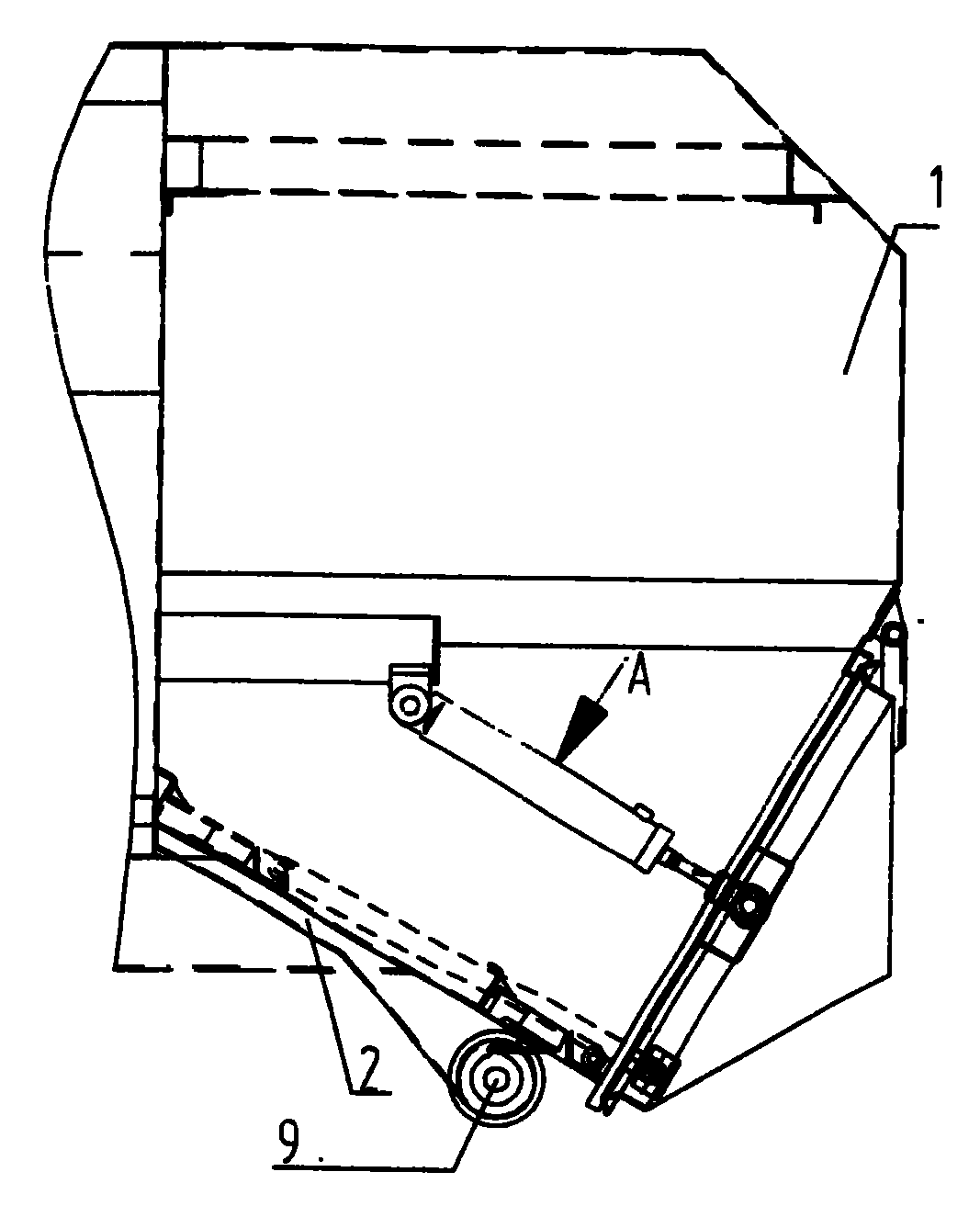

本实用新型的目的所采取的技术方案是，呈倾斜斗形的垃圾箱、过滤 器，其垃圾箱的底板前部的孔安装有渗漏网、底板下端面焊接有凹形的污 水收集箱，污水收集箱的前部在渗漏网下面、后部卷曲成圆管集水筒，圆 管集水筒一端装有清洗盖和盖锁、另一端通过有钢管、筒内装有过滤器， 钢管一端接通过滤器一端、另一端接通球阀。
本实用新型，清洗盖是销穿过圆管集水筒筒壁外焊有铰链座的孔和盖 支臂的孔，盖支臂上焊有带叉的圆板。
本实用新型，盖锁是销穿过圆管集水筒筒壁外焊有铰链座的孔和螺栓 下端的孔，螺栓上端有带手柄的螺母啮合。
本实用新型，垃圾箱是密闭的，在垃圾箱底板前部设置有污水渗漏网， 当垃圾箱内的污水收聚一定量时，会从污水渗漏网流入污水收集箱和圆管 集水筒，在圆管集水筒经过过滤器过滤处理后，经过打开的球阀排除清水; 圆管集水筒的另一端安装有清洗盖，拧松盖锁打开清洗盖后，可以对渗漏 网、污水收集箱、圆管集水筒、过滤器进行清洗，恢复其污水处理功能。
