申请日2006.04.14
公开(公告)日2007.05.09
IPC分类号C02F3/00; C02F3/02; C02F3/32
摘要
本实用新型涉及一种小区景观污水处理生态池，池面为椭圆形或长方形，池体大约90%埋于地下。池壁采用防渗混凝土砌成，或用防渗膜替代池壁。池体内部自下而上分为布水层、渗滤层、细砂层和水层，细砂层上设置镂空花盆。布水层由直径为25～50mm的碎石或卵石和粒径为0.5～1.2mm的河砂组成，内部埋设环形穿孔布水管;渗滤层是用土壤掺和炉渣或泥炭配制而成的，内设环形的布气管。细砂层是由粒径为0.2～0.5mm的细砂组成，水层为水生植物提供生存的适宜环境。本实用新型交替改变厌氧、好氧环境，利用土壤的微生物降解、截留过滤、吸收吸附、沉淀及水生植物的净化作用，实现对污水的处理。
权利要求书
1.一种小区景观污水处理生态池，其特征在于：池体内部自下而上分为布水 层、渗滤层、细砂层和水层，细砂层上设置镂空花盆，布水层由直径为25～50mm 的碎石或卵石和粒径为0.5～1.2mm的河砂组成，内部埋设环形穿孔布水管，且在 布水管的前端设置支管;渗滤层是用土壤掺和炉渣或泥炭配制而成的，内设环形 的布气管;细砂层是由粒径为0.2～0.5mm的细砂组成。
2.根据权利要求1所述的小区景观污水处理生态池，其特征在于：布气管 与布水管交替使用;反冲洗水通过布水管前端设置的支管流入池体。
说明书
小区景观污水处理生态池
(一)技术领域
本实用新型属于污水处理领域，特别涉及一种小区景观污水处理生态池。
(二)背景技术
小区，包括通常意义上的居民生活小区、公园、旅游度假村、高速公路的生 活服务区等，这些地区的排水系统通常不在城市市政管网覆盖范围之内，又由于 没有污水处理设施，大量生活污水未经处理直接排入河湖，严重污染了水体环境。
目前，对于小区污水，常用的处理工艺有：活性污泥法、生物接触氧化法、 曝气生物滤池(BAF)等。但这些工艺的出水虽能达标排放，但不能满足回用的 目的。此外，膜生物反应器处理技术也在小区污水处理中逐步得到应用，但也存 在膜本身成本高，操作系统复杂以及运行成本较高等缺点。并且，上述这些处理 工艺未考虑污水处理设施的景观问题。
(三)发明内容
本实用新型为克服上述现有技术的不足，提供了一种结构简单、基建费用低、 管理方便、处理效果好，且能将污水处理与生态景观结合为一体的小区景观污水 处理生态池。
本实用新型的目的是通过以下技术方案实现的：一种小区景观污水处理生态 池，其池体的池面为椭圆形或长方形，池体大约90%埋于地下。池壁采用防渗混 凝土砌成，或用防渗膜替代，防止污水下渗污染地下水。池体上部用花岗岩、大 理石或汉白玉砌成，在石块下方池壁上设置出水管，且出水管位于地下。

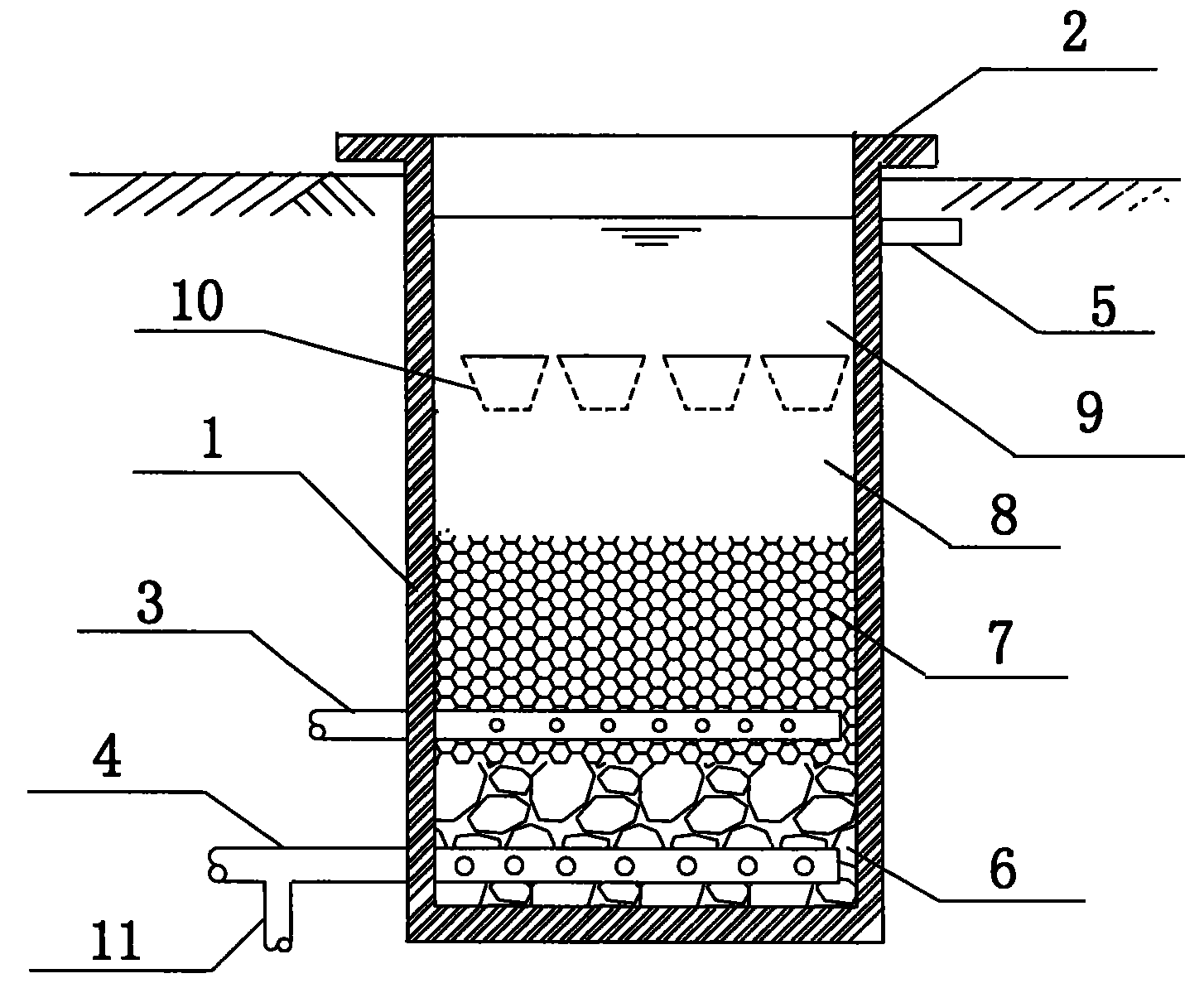

所述的池体内部自下而上分为布水层、渗滤层、细砂层和水层，细砂层上设 置镂空花盆。布水层由直径为25～50mm的碎石或卵石和粒径为0.5～1.2mm的河 砂组成，起承托渗滤层和使污水均匀分布的作用，内部埋设环形穿孔布水管，且 在布水管的前端设置支管;渗滤层是用土壤掺和炉渣或泥炭配制而成的，是污水 净化的主要作用层，渗滤层内设环形的布气管。细砂层是由粒径为0.2～0.5mm的 细砂组成，将挺水、浮水和沉水植物如花叶芦苇、香蒲、荷花、睡莲种于镂空花 盆里;水层为水生植物提供生存的适宜环境。
本实用新型由于采用以上技术方案，工作时，污水首先进入环形布水管，通 过布水管上的穿孔流入碎石层，在这里进行污水的再分布，以达到均匀布水的目 的。由于布气管的设置，造成了布气管上下方的好氧和厌氧环境。污水在布水层 内时进行厌氧分解，大分子的有机物分解为小分子的物质，污染物得到初步降解。 然后在土壤毛细作用下，污水缓慢地向上层土壤浸润，土壤颗粒截留废水中的悬 浮物质，由于布气管供氧充分，微生物很快繁殖起来，这些微生物又进一步吸附 水中的悬浮物质、胶体和溶解状态的物质，逐渐形成生物膜，废水中的有机物主 要被生物膜上的微生物好氧降解掉。同时土壤还能截留过滤、吸收吸附、沉淀一 些污染物，进一步降低了污染物浓度。污水向上流经细砂层时，经细砂过滤，截 流渗滤层带出的剩余污泥，在这一层中花叶芦苇、香蒲等水生植物可吸收部分氮、 磷作为营养物质，对污水进行深度处理，提高了出水水质。同时植物还可降解剩 余污泥，使细砂层不易堵塞。水面逐渐上升，最后处理过的水经出水管流出池体。
实际运行时，将布气管与布水管交替使用，以改变布水层中的好氧、缺氧环 境，在好氧条件下生长的微生物可以将厌氧条件生长的生物膜分解，使布水层不 易堵塞，同时环境的变化，还可培养出适合这种环境变化的新的微生物。
对系统进行反冲洗时，将进水管关闭，反冲洗水从支管流入环形布水管，进 而对各层进行反洗。
本实用新型处理小区生活污水，在小于20cm/d的水力负荷下，对氨氮、COD、 总磷的去除率均可以达到91.2%以上，对总氮去除率达63.8%。
本实用新型有如下优点：
(1)处理工艺简单实用，性能稳定，出水水质好。
(2)基建投资低，管理方便。
(3)系统采用地下式的形式，充分利用地下空间，节省用地。
(4)出水经消毒后可回用于绿化、喷洒道路、洗车或补充景观用水，实 现污水的资源化利用，具有一定的经济效益。
(5)本实用新型将污水处理与美化环境结合为一体，既处理了污水，又可 形成良好的小区生态景观，环境效益和社会效益显著。
