申请日2008.11.14
公开(公告)日2009.04.29
IPC分类号E03D11/11; E03C1/14
摘要
本发明涉及一种接管式回收净化洗漱污水系统，属于日常家用节能设备技术领域。特征是：盆池上的盆池出水口通过管道与净化器一端连接，净化器的另一端与管道连接，所述净化器内设置有净化过滤材料;管道的另一端与蓄水箱一端连接;蓄水箱的另一端与管道一端连接，管道的另一端与抽水马桶(座便器)连接。本发明利用日常生活中，盆池内的洗漱污水通过净化器净化后，直接通过净化蓄水箱下出水口提供给抽水马桶冲除便物，从而节约用水。节水效果明显，按每人每天洗漱一次，每次1公斤计算，每天按10亿国内城镇居民计量节水为10亿公斤水，每天节约约100万立方水，计人民币200万。
翻译权利要求书

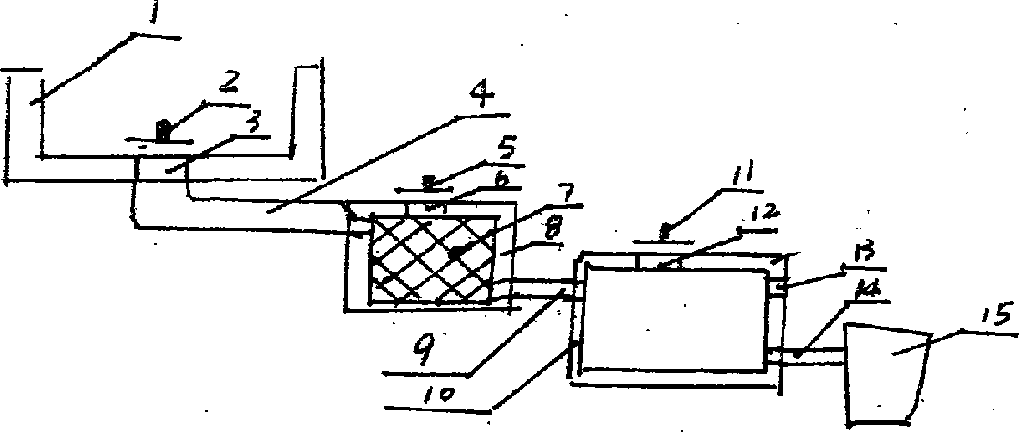

1、一种接管式回收净化洗漱污水系统，包括盆池、下水管道及座便器， 其特征是：所述盆池(1)上的盆池出水口(3)通过管道(4)与净化器(8) 一端连接，净化器(8)的另一端与管道(9)连接，所述净化器(8)内设置 有净化过滤材料(7);管道(9)的另一端与蓄水箱(10)一端连接;蓄水箱 (10)的另一端与管道(14)一端连接，管道(14)的另一端与抽水马桶(15) 连接。
2、根据权利要求1所述的一种接管式回收净化洗漱污水系统，其特征在 于所述净化器(8)上设置有净化器清洗口(6)，净化器清洗口(6)上设置 有净化器封盖(5)。
3、根据权利要求1所述的一种接管式回收净化洗漱污水系统，其特征在 于所述蓄水箱(10)上设置有蓄水箱进出水口(12)，蓄水箱进出水口(12) 上设置有蓄水箱封盖(11)。
4、根据权利要求1或3所述的一种接管式回收净化洗漱污水系统，其特 征在于所述蓄水箱(10)上端设置有蓄水箱上溢水口(13)。
5、根据权利要求1所述的一种接管式回收净化洗漱污水系统，其特征 在于所述盆池出水口(3)上设置有盆池封盖(2)。
说明书
一种接管式回收净化洗漱污水系统
技术领域
本发明涉及一种接管式回收净化洗漱污水系统，属于日常家用节能设备 技术领域。
背景技术
在已有技术中，洗脸盆中的洗漱污水，当洗脸盆封盖取出后，洗脸盆中 洗漱污水自然通过洗脸盆出水口流入污水管道，无法进行回收利用。
发明内容
本发明的目的在于克服上述不足之处，从而提供一种接管式回收净化洗 漱污水系统，利用日常生活中，洗脸盆中的洗漱污水，通过净化器净化后， 再通过蓄水箱下出水口提供给抽水马桶冲除便物，从而可节约用水。
按照本发明提供的技术方案，一种接管式回收净化洗漱污水再利用系统 包括盆池、下水管道及座便器，特征是：盆池上的盆池出水口通过管道与净 化器一端连接，净化器的另一端与管道连接，所述净化器内设置有净化过滤 材料;管道的另一端与蓄水箱一端连接;蓄水箱的另一端与管道一端连接， 管道的另一端与抽水马桶(座便器)连接。
所述净化器上设置有净化器清洗口，净化器清洗口上设置有净化器封盖。
所述蓄水箱上设置有蓄水箱进出水口，蓄水箱进出水口上设置有蓄水箱 封盖，蓄水箱的上端设置有蓄水箱上溢水口。所述盆池出水口上设置有盆池 封盖。
本发明与已有技术相比具有以下优点：本发明利用日常生活中，盆池内 的洗漱污水通过净化器净化后，直接通过净化蓄水箱下出水口提供给抽水马 桶冲除便物，从而节约用水。节水效果明显，按每人每天洗漱一次，每次1 公斤计算，每天按10亿国内城镇居民计量节水为10亿公斤水，每天节约约 100万立方水，计人民币200万。
