申请日2007.10.09
公开(公告)日2008.12.31
IPC分类号B09B5/00; B09B3/00; B03C1/02; A23K1/10
摘要
本实用新型有关一种泔水集中处理装置，包括：输送带，用于传送泔水固体垃圾;磁性装置，设置于所述输送带上方，用于吸附所述固体垃圾中的金属杂质;第一鼓风装置，设置于所述输送带的前端下方侧面;第一粉碎装置，设置于所述输送带的前端下方;以及饲料箱，设置于所述第一粉碎装置的出口端，用于收集经所述第一粉碎装置粉碎后的饲料。本实用新型提供的一种对泔水固体垃圾的处理装置，使得泔水固体垃圾可以被回收利用，一方面减少了垃圾量，另一方面节约了资源。
权利要求书

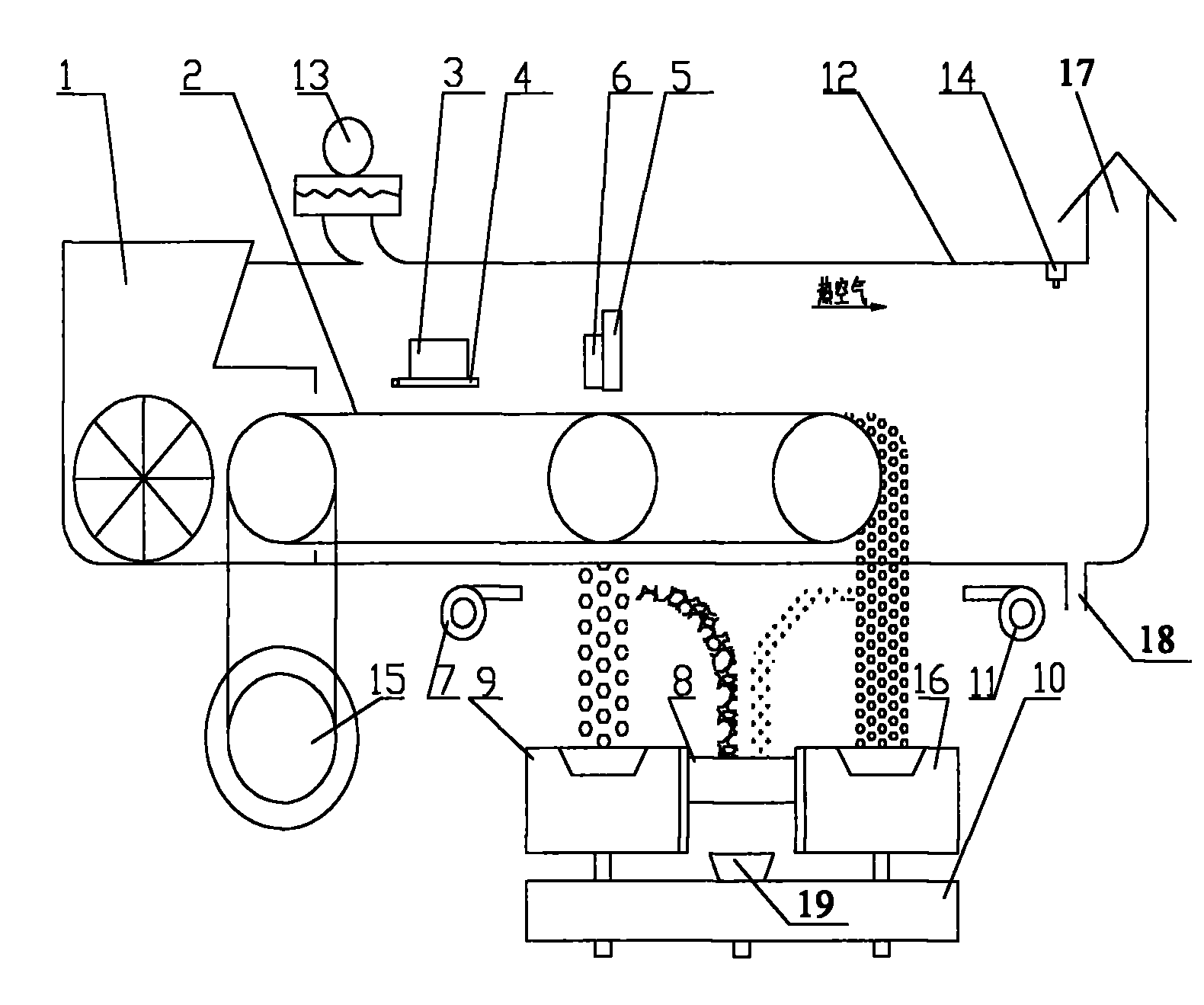

1、一种泔水集中处理装置，其特征在于，包括：
输送带，用于传送泔水固体垃圾;
磁性装置，设置于所述输送带上方，用于吸附所述固体垃圾中的金属杂质;
第一鼓风装置，设置于所述输送带的前端下方侧面;
第一粉碎装置，设置于所述输送带的前端下方;以及
饲料箱，设置于所述第一粉碎装置的出口端，用于收集经所述第一粉碎装置 粉碎后的饲料。
2、如权利要求1所述的泔水集中处理装置，其特征在于，还包括进料口，所 述进料口设置于所述输送带的上方，所述固体垃圾经所述进料口下落到所述输送带 上。
3、如权利要求2所述的泔水集中处理装置，其特征在于，所述进料口内设置 有翻板。
4、如权利要求1所述的泔水集中处理装置，其特征在于，还包括一刮片装置， 设置于所述磁性装置上，用于刮除被磁性装置吸附的金属杂质。
5、如权利要求1所述的泔水集中处理装置，其特征在于，还包括：
挡板，设置于所述输送带上方一预定高度，用于阻挡较大的固体垃圾;
推板，设置于所述挡板一侧，用于将被所述挡板挡住的较大的固体垃圾推出 所述输送带;
第二鼓风装置，设置于所述较大固体垃圾的下落通道中;以及
第二粉碎装置，设置于所述较大固体垃圾的下落通道下方，且所述第二粉碎 装置的出口端与所述饲料箱相通。
6、如权利要求5所述的泔水集中处理装置，其特征在于，还包括废物箱，设 置于所述第一鼓风装置和所述第二鼓风装置一侧，用于收集被所述第一鼓风装置和 所述第二鼓风装置吹出的废物。
7、如权利要求5或6所述的泔水集中处理装置，其特征在于，还包括一箱体， 所述输送带设置于该箱体内。
8、如权利要求7所述的泔水集中处理装置，其特征在于，还包括一空气加热 器，设置于所述箱体内，用于对所述箱体内的空气进行加热，进行干燥和消毒。
9、如权利要求8所述的泔水集中处理装置，其特征在于，还包括水雾喷淋装 置，设置于所述箱体内，用于消除所述箱体内的异味。
10、如权利要求1、5或9所述的泔水集中处理装置，在所述饲料箱上还包括 一加料口。
说明书
泔水集中处理装置
技术领域
本实用新型涉及一种泔水集中处理装置，用于对饭店、餐厅等场所产生的橱 余垃圾进行处理，以利保护环境和循环使用。
背景技术
饭店、餐厅由于经营的需要都会产生大量的橱余垃圾。目前对于这类橱余垃 圾的处理方式是由相应的管理部门对经营都收取排污费后，直接排放。众所周知， 橱余垃圾也称为泔水，其成份复杂，含有油、水、各种有机物等，在一定温度环境 下，细菌繁殖非常迅速，如果未经处理直接排放，则对环境的影响很大，是病菌的 传播重要途径。
随着社会对环保要求的提高，已有部分城市将饭店的泔水用垃圾水集中收集， 运输到专门的场所进行集中处理。但传统的集中处理之前泔水都没有经过处理，因 此，这种方式虽然改变了泔水的直接排放，减少了对下水道的污染，但是要求饭店 等经营者需要具备较好的储存场所，而饭店往往不具备这样的泔水储存条件，容易 造成泔水泄漏而污染环境。同时泔水在运输过程中又新增了细菌传播的途径，实践 证明这种处理方式的效果不佳。
本申请人于同日提交的名称为“泔水处理方法及其处理装置”中提出了在饭 店、餐厅等泔水产生场所对泔水先行进行处理，产生泔水固体部分和分离油，然后， 再将固体部分和分离油运输到专门的场所进行集中处理。本实用新型涉及的是对泔 水固体部分在集中场所进行处理的方法和装置。
实用新型内容
本实用新型的目的在于提供一种泔水集中处理装置，用于处理泔水固体垃圾， 得到可以再利用的饲料。
根据上述目的，本实用新型提供的泔水集中处理装置，包括：
输送带，用于传送泔水固体垃圾;
磁性装置，设置于所述输送带上方，用于吸附所述固体垃圾中的金属杂质;
第一鼓风装置，设置于所述输送带的前端下方侧面;
第一粉碎装置，设置于所述输送带的前端下方;以及
饲料箱，设置于所述第一粉碎装置的出口端，用于收集经所述第一粉碎装置 粉碎后的饲料。
在上述泔水集中处理装置中，还包括进料口，所述进料口设置于所述输送带 的上方，所述固体垃圾经所述进料口下落到所述输送带上。
在上述泔水集中处理装置中，所述进料口内设置有翻板。
在上述泔水集中处理装置中，还包括一刮片装置，设置于所述磁性装置上， 用于刮除被磁性装置吸附的金属杂质。
在上述泔水集中处理装置中，还包括：挡板，设置于所述输送带上方一预定 高度，用于阻挡较大的固体垃圾;推板，设置于所述挡板一侧，用于将被所述挡板 挡住的较大的固体垃圾推出所述输送带;第二鼓风装置，设置于所述较大固体垃圾 的下落通道中;以及第二粉碎装置，设置于所述较大固体垃圾的下落通道下方，且 所述第二粉碎装置的出口端与所述饲料箱相通。
在上述泔水集中处理装置中，还包括废物箱，设置于所述第一鼓风装置和所 述第二鼓风装置一侧，用于收集被所述第一鼓风装置和所述第二鼓风装置吹出的废 物。
在上述述泔水集中处理装置中，还包括一箱体，所述输送带设置于该箱体内。
在上述泔水集中处理装置中，还包括一空气加热器，设置于所述箱体内，用 于对所述箱体内的空气进行加热，进行干燥和消毒。
在上述泔水集中处理装置中，还包括水雾喷淋装置，设置于所述箱体内，用 于消除所述箱体内的异味。
在上述泔水集中处理装置中，在所述饲料箱上还包括一加料口。
如上所述，本实用新型提供了一种对泔水固体垃圾的处理装置，使得泔水固 体垃圾可以被回收利用，一方面减少了垃圾量，另一方面节约了资源。
