申请日2007.10.01
公开(公告)日2008.12.10
IPC分类号B01D29/35; B01D29/52
摘要
本实用新型与水处理行业有关，具体涉及到饮用水的深度过滤、净化方面。本实用新型包括进、出水管路接口，还包括具有盘状水口的机座和封闭滤芯;该滤芯可以自旋固定在机座上，其各盘状水口与机座的各水口相互对应连接配合，并在两者之间设置有密封件。连接滤芯的机座串接在进、出水管路接口之间。本实用新型制造简单、质量容易控制，滤芯更换方便。采用多级盘状水口滤芯，可以设置成多级滤层组合，改善过滤效果，提高产品档次。并且避免了由专业人员上门更换滤芯引起的服务支出，相应降低了滤芯的使用成本。
权利要求书

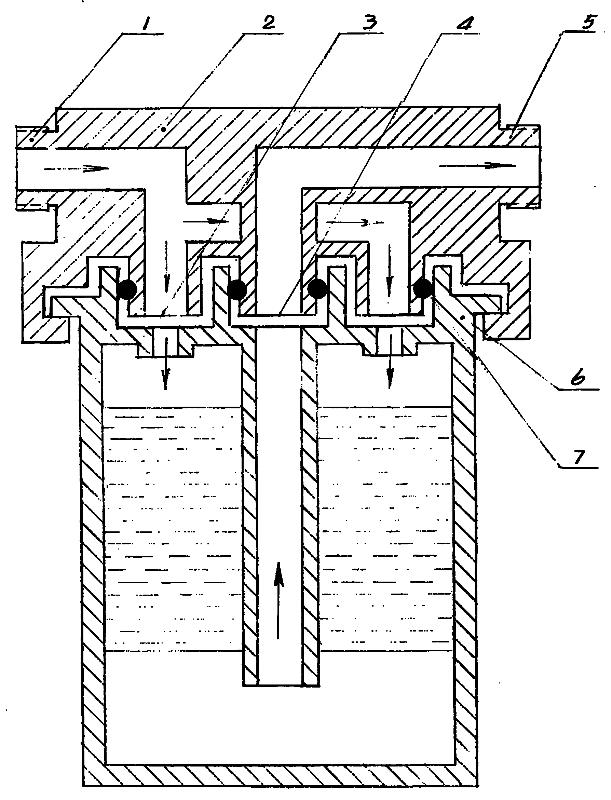

1、一种水处理机，包括进、出水管路接口(1)、(5)，其特征在于还包括 具有盘状进、出水口的机座(2)和封闭滤芯(6)，其位于非盘中央的水口为多 孔结构;该滤芯(6)可以自旋固定在机座(2)上，其盘状进、出水口与机座 (2)的盘状进、出水口相互对接配合，并有尺寸不同的密封件(7)设置在两 者之间;连接滤芯(6)的机座(2)串接在进、出水管路接口(1)、(5)之间。
2、如权利要求1所述的水处理机，其特征在于所述的机座(2)和滤芯(6) 的盘状进、出水口可以是以中央水口为圆心的环状凹凸型水口，并分别与设置 在该机座内的水路切换器输出侧相关切换水口连通;该水路切换器输入侧相关 切换水口分别与机座的进、出水管路接口连通。
3、如权利要求2所述的水处理机，其特征在于所述的机座(2)与滤芯(6) 的盘状水口可以是多密封环状水口连接配合结构。
4、如权利要求1、2或3所述的水处理机，其特征在于所述的机座(2)上 具有多组盘状水口与滤芯相配合，并将各组水口密封对接的滤芯连接在总的机 座进、出水管路接口(1)、(5)之间。
5、如权利要求1、2或3所述的水处理机，其特征在于所述的机座(2)前、 后端面上的进、出水管路的各具有凹凸型水口，可以多个首尾对插连接，用密 封件、锁紧件密封固定，并将各自连接的滤芯(6)连接在总的进、出水管路接 口(1)、(5)之间。
6、如权利要求1、2或3所述的水处理机，其特征在于所述的机座(2)与 滤芯(6)之间的连接是内扣式接口配合。
7、如权利要求1、2或3所述的水处理机，其特征在于所述的机座(2)与 滤芯(6)之间的连接是螺纹连接配合。
8、一种水处理机，包括进、出水管路接口、开放式滤芯、密封件，其特征 在于还包括具有水路切换器、盘状进、出水口和内扣式接口的机座及具有相应 内扣式接口的滤芯壳体;装有开放式滤芯的滤芯壳体与机座以内扣式接口连接， 并以密封件密封，构成密封滤芯;连接滤芯的机座串接在进、出水管路接口之 间。
说明书
水处理机
技术领域
本实用新型与水处理行业有关，具体涉及到饮用水的深度过滤、净化方面。
背景技术
目前，水处理机在国内使用已比较普及。在使用时，采用水处理机对水中 及输水管路引起杂质等进行深度过滤，较好地保护了使用者的健康。水处理机 通常采用两种滤芯模式。一种是开放式滤胆：该滤胆为无壳体的圆柱型。进、 出水口均设在机座上，将放入开放式滤胆的壳体旋紧在机座上构成封闭滤芯， 水流由顶部过滤通道进入通过圆柱形滤层外侧，通过滤层后再由过滤通道出水 口流出。并且各滤芯之间是通过各过滤通道上的螺蚊用螺纹连接件连接的。另 一种是封闭式滤芯：水流由滤芯底部水口进入经滤层处理后再由顶部出水口流 出。然而，随着水处理机的推广，它们在应用方面的缺陷及不足也逐步暴露出 来了。对于开放式滤芯，通常在滤胆内侧放入KDF、活性碳等各种颗粒状滤料， 由于在滤芯内水流与滤层滤料的接触时间不同，滤层上部对水流处理的效果较 下部差，导致所处理的水质不均匀稳定。由于壳体是旋紧在机座上的，因此不 能采用多水口滤芯模式改善过滤效果。在制造装配时，机座的螺蚊连接处容易 漏水。并且螺纹旋进连接方式只能是单通道管路连接，导致进、出水口位于净 水器的前后两端造成使用不便并且影响美观。使用过程中，更换滤胆比较费力 需要使用专用扳手。而对于封闭式滤芯，虽然滤层处理效果较好但更换滤芯更 麻烦，需要专业维修人员上门服务，相应增加人力、财力支出。此外，过滤滤 芯在使用一段时间后，滤芯滤料的被杂质逐渐堵塞或吸附导致过滤、吸附效果 明显下降。并且，随着滤芯截留下来的杂质越来越多，往往会使该滤芯杂质的 “污染”程度超过饮用水本身的“污染”程度，从而使滤芯成为新的“污染” 源。特别是在一些采用超滤膜、纳滤膜、反渗透膜的净水器滤芯，由于筛网孔 径极少，使用时很容易产生堵塞现象，影响滤芯寿命。而两水口滤芯设置成多 滤层组合比较困难，尤其对于两端筛网型滤料、中间颗粒滤料模式的水处理机 采用逆全程反冲洗模式很难将中间及渗透堆积在后级筛网的杂质通过多级滤芯 后由进水口排放彻底，常常出现中间杂质被正、反向来回冲洗排不出去的现象; 而具有分层或分级单独“反冲”功能的水处理机既需要对水流方向进行切换， 更需要配置相应的多水口滤芯。它反过来又对常规滤芯的结构及安装更换模式 造成了很大影响。上述缺陷及不足导致水处理机很难得到更广泛普及。
发明内容
本实用新型主要解决的技术问题是提供一种简单实用的水处理机，以克服 上述缺陷及不足。
本实用新型包括进、出水管路接口，还包括具有盘状进、出水口的机座和 封闭滤芯。其中位于非中央部位的外侧水口为多孔结构;该滤芯可以自旋固定 在机座上，其各盘状进、出水口与机座的盘状进、出水口相互对应连接配合， 并有尺寸不同的密封件设置在两者之间。连接滤芯的机座串接在进、出水管路 接口之间。
所述的机座和滤芯的盘状进、出水口可以是以中央水口为圆心的环状凹凸 型水口配合结构，并分别与设置在该机座内的水路切换器输出侧相关切换水口 连通;该水路切换器输入侧相关切换水口分别与机座的进、出水管路接口连通。 通过水路切换器的切换，改便通过滤芯滤层水流的方向，实现滤芯的运行及反 冲清洗。
所述的机座与滤芯的盘状水口可以是多密封环状水口连接配合结构。
所述的机座上具有多组盘状水口与滤芯配合，并将各组水口密封对接的封 闭滤芯连接在总的机座进、出水管路接口之间。
所述的机座前、后瑞面的进、出水管路的各水口具有凹凸型水口，可以多 个首尾相插连接配合，用密封件、锁紧件密封固定，并将各自连接的滤芯连接 在总的进、出水管接口之间。
所述的机座与滤芯之间的连接是内扣式接口配合。采用内扣式消防接口模式 作为滤芯的安装模式，使滤芯的装卸变得非常容易。
所述的机座与滤芯之间的连接是螺纹连接配合。即将滤芯沿螺纹旋进紧固 在机座上。
一种水处理机包括进、出水管路接口、开放式滤芯、密封件，还包括具有 水路切换器、盘状进、出水口、内扣式接口的机座及具有相应内扣式接口的滤 芯壳体;装有开放式滤芯的滤芯壳体与机座以内扣式接口连接，并以密封件密 封，构成密封滤芯;连接滤芯的机座串接在进、出水管路接口之间。
上述的机座与滤芯也可以采用一组盘状水口及内扣式接口连接配合相互对 接，并在两对接的水口端面设置有防漏的密封件。
本实用新型与现有水处理器相比具有以下优点：制造简单，装配质量容易 控制，滤芯更换方便。采用多个盘状水口滤芯，可以将滤芯设置成多级滤层组 合，改善过滤效果，提高产品档次。鉴于使用者自行更换滤芯非常容易，避免 了由专业人员上门更换滤芯引起的服务支出，相应降低了滤芯的使用成本。
