申请日2007.11.30
公开(公告)日2009.02.25
IPC分类号G05D9/04; E03C1/12
摘要
本发明用于节水领域。自动废水收集系统利用自来水压力，驱动差压泵，将低水位的家庭废水提升至安装在高处的集水箱，供用户重复使用。系统无需消耗电力和其它能源，无需手动，及时迅速地完成废水收集处理过程。
权利要求书
1.一种供家庭收集、过滤处理、并重复使用废水的自动废水回收装置，其特征在于：该装 置由差压泵，集水箱，回水箱，过滤水箱组成;差压泵包括废水腔，废水腔活塞，净水腔， 净水腔活塞，和异或接口，异或接口是截面为矩形的柱形外壳和在其内部滑动的活塞组成; 差压泵和自来水进水管连接，差压泵用管道分别和回水箱及集水箱连接，过滤水箱与差压 泵的废水腔相连;为了保证废水被输入集水箱，差压泵的结构参数满足
式中R1为废水腔的直径，R2为净水腔直径，H为泵高，H1为集水箱顶部到净水腔内活 塞的垂直高度，H2为回水箱顶部到净水腔内活塞的垂直高度，P为自来水压力，其单位 为水柱高;为了保证泵所需自来水量小于废水量，差压泵的结构参数满足
R2≤R1;
为了保证自来水回水被输入回水箱，并且较低水位的废水能被吸入泵内，差压泵的结构参 数满足
式中W1为废水腔活塞重量，W2为重力型差压泵载压重物的重量，S为净水腔截面面积， P1为水压，是把自来水从差压泵底部输至回水箱顶部所需压力，P2为虹吸压力，是把 废水从较低位置输至泵顶所需压力;为了控制自来水按异或逻辑关系进出差压泵，异或接 口的结构参数满足
L1—L2≥2*a，
式中a为异或接口的活塞部分上的方孔的边的长度，L2为异或接口的活塞上两个方孔的 距离，L1为异或接口的外壳部分上两个方孔的距离。
2.基于权利要求1所述的自动废水回收装置，其中差压泵以压力差为动力，驱动废水腔活 塞在废水腔中运动，其特征在于：废水腔活塞的一侧为自来水，自来水压力为F，废水腔 活塞在此侧面受压力为F1，废水腔活塞另一侧受反向压力F2，F总是大于F2;通过控制 自来水进水的开和关，F2和F1之差的符号在正负之间变化，由此推动废水腔活塞往复运 动;反向压力由作用在废水腔活塞上的重力，或弹性恢复力，或一定水位高度的水体产生。
3.如权利要求2所述的自动废水回收装置，其中差压泵是由圆柱形净水腔体及圆柱形废水 腔体组成，废水腔上部密封，留有废水进口，净水腔上部密封，下部净水腔活塞上留有自 来水进口，特征在于：当泵体固定时，废水腔外壳固定，腔内的废水腔活塞可以在腔体中 沿腔之轴线运动，净水腔内的净水腔活塞固定，腔体外壳可以相对其腔内净水腔活塞沿轴 线运动;净水腔的外壳和废水腔活塞连接。
4.如权利要求2所述的自动废水回收装置，其中差压泵配置有反压水箱，或弹簧，或载压 重物，特征在于：相应产生的水体压力，或弹性恢复力，或重力作用于废水腔活塞上，方 向和净水腔内的自来水通过净水腔腔顶作用于废水腔活塞的压力相反;当不计废水腔内废 水腔活塞自重时，通过废水腔活塞作用于净水腔顶部的压力应大于把自来水从差压泵底部 输至回水箱顶部所需压力与把废水从较低位置输至泵顶所需压力之和。
5.如权利要求2所述的自动废水回收装置，其中差压泵配置行程开关及异或接口，其特征 为：当完全关闭自来进水口后，开启回水出水口，当完全关闭回水出水口后，开启自来水 进水口，自来水进水口和回水出水口总有一个是开的。
6.如权利要求2所述的自动废水回收装置，其中两个差压泵串联，特征在于：异或接口所 控制的两个通道分别和两个差压泵的废水进口连接。
说明书
自动废水回收系统
一 技术领域
本发明用于节水领域。
二 背景技术
当前水资源短缺问题突出。避免水资源浪费、节约水资源，是全社会的共识。在此背景 下，家庭废水的收集和利用，成为迫切需要解决的问题。对此问题，当前主要有两种解决方 案。一是利用上下楼层的自然水位落差，收集上层用户的废水，供下层用户使用，如中国专 利02128366.4及00113451.5。二是使用电泵，单个家庭收集自家的废水供自家使用，如中国 专利200410034583.6及94110013.8。这两种方案都有一定的缺陷。第一个方案涉及中水的储 存及再分配等问题，并且此方案不适于平房用户。第二个方案涉及设备成本、使用成本、噪 音、安全等问题。
中国专利01109949.6利用自来水压力，实现将低水位废水提升至高水位，供用户再次使 用。此发明克服了上述两种方案的缺陷，但自身仍有缺陷。首先，此发明装置中的连动杆周 期性接触废水和自来水，因而输至洗涤池的自来水会被污染。其次，装置不是自动提升废水 至高水位，必须在手工启动自来水进水后，装置才工作(所以要配置额外的废水转存箱)。第 三，每次提升废水，必须要用等量的自来水，不方便用户使用。
本发明也是使用自来水的压力将较低水位的废水输送至处在高位的水箱，但克服了中国专 利01109949.6所具有的缺陷。首先，自来水和废水严格分隔，不存在自来水被污染问题。其 次，自动升高废水至高水位。只要泵腔内废水水位高度达到设定值，系统就启动，无需手工 操作，是真正意义上的自动废水收集装置。第三，当自来水压力为0.16mPa时，系统只需输 出小于废水量20%的自来水就可以工作，为用户的使用提供了便利。第四，结构简单，无需 复杂的电磁阀门组合，成本相对较低。
三 发明内容
家庭废水回收系统由差压泵、集水箱、回水箱、过滤水箱、异或接口、行程开关等组成。 图1。
差压泵用来传送废水，一般安装固定于地面。外接自来水进水管、回水出水管、废水进 水管、废水出水管。图2，图3。
作用于活塞一侧的自来水压力F大于作用于活塞另一侧的反向压力F2，通过控制自来水 进水的开和关，泵腔中的活塞可以往复运动。当自来水进水口开启时，F大于F2，活塞在压 力的作用下，向上运动，至泵顶部。当自来水进水口关闭时，自来水压力消失，活塞在压力 F2的作用下，向下运动，至泵底部。
自来水的进水口的关闭和开启是通过泵腔内废水水量的临界状态来控制。
反向压力由作用在活塞上的重力，或弹性恢复力，或一定水位高度的水体产生。根据反 向压力性质不同，差压泵分为三种类型。

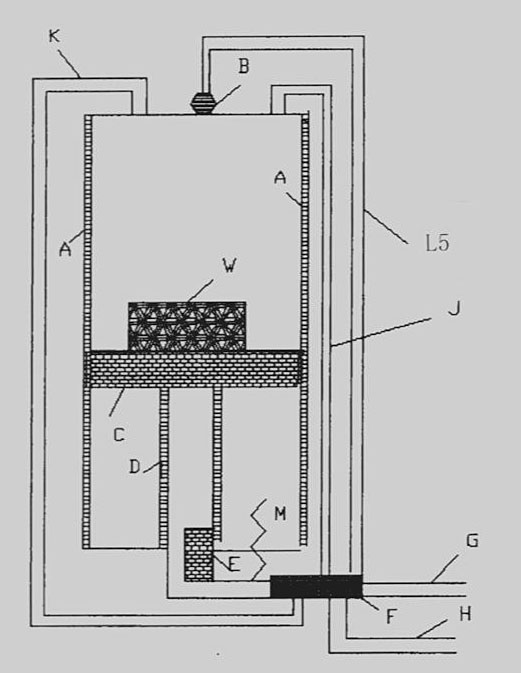

重力型差压泵，由废水泵腔、废水活塞、净水泵腔、净水活塞、载压重物、行程开关、 异或接口、触发弹簧等组成。图4。
为保证自来水回水被输入回水箱，并且较低水位的废水能被吸入泵内，差压泵内的结构 参数满足
式中W1为活塞重量，W2为载物重量，S为净水腔截面面积，P1为水压，是把自来水从 差压泵底部输至回水箱顶部所需压力，P2为虹吸压力，是把废水从较低位置输至泵顶所需 压力。
另外为了保证废水被输入集水箱，并保证泵所需自来水量小于废水量
R1为废水腔之直径，R2净水腔直径，H为泵高，H1为集水箱顶部到净水腔内活塞的垂直高 度，H2为回水箱顶部到净水腔内活塞的垂直高度，P为自来水压力(单位：水柱高)。在此 范围内，选择最小的以利于使用。
安装于泵顶部的行程开关和安装于泵底部的异或接口通过液压传动管连接，形成对进水 和出水的逻辑控制。
异或接口是截面为矩形的柱形外壳和在其内部滑动的活塞组成。图8。
在活塞V-2上有一对贯通活塞的柱形方孔，在活塞的前后侧面相应有矩形口，前侧面为 S1，S2两个矩形口，后侧面为S3，S4。外壳V-1的前后侧面也有两对开口P1，P2及P3， P4。当活塞V-2在外壳V-1内滑动时，S1和S3分别可以和P1，P3同时完全重合，S2和S4 分别可以和P2，P4同时完全重合。开口P1，P3以及P2，P4外接输水管。
当S1和S3分别和P1，P3部分或完全重合，外接在S1，S3的输水管连通。
当S2和S4分别和P2，P4部分或完全重合，外接在S2，S4的输水管连通。
活塞限制在P1的左面的边A2和P2右面的边B2之间运动。
A2和B2之间的距离记为L1，C2和D2之间的距离记为L2，矩形边A2的长度记为a， 异或接口参数满足
L1—L2≥2*a
。
由于行程开关的作用，活塞只处于两个状态，一是P1和S1完全重合，同时P2完全错开 S2，二是P2和S2完全重合，同时P1完全错开S1。所以异或接口控制两个输水管的开和关， 一是经过S1和S3的输水管，二是经过S2和S4的输水管。当并且只有当一个通路关闭，另 一个通路才开通。
行程开关，由菱形传动组件、滑块、弹簧组成。当外力作用在菱形传动组件上时，只要 组件的位移超过其自身长度的一半，组件就可以不靠外力的作用，继续运动，直至完成相同 大小的位移。图9。
触发开关，当重力的作用克服了触发弹簧的弹性力，就可以触发行程开关。
水压型差压泵，反压为一定水位的水体，其它结构与与重力型差压泵相同。图5。
弹性力型差压泵，反压为弹性力产生，其它结构与与重力型差压泵相同。图6。
集水箱，一般安装于1米至2.5米的高度的位置。用于收集差压泵传输出的中水。在顶 部设有自溢口。外接中水进水管，两个出水口。其中一个出水口用管道和卫生洁具的水箱进 水口连接。图7。
回水箱，一般安装0.5米至2.5米的高度的位置，用于收集泵传输出的自来水。在顶部设 有自溢口。上部进口外接回水进水管，下部出口外接水管至用水池上方。图7。
