申请日2007.10.09
公开(公告)日2008.08.20
IPC分类号B01D61/14; B01D65/02; C02F1/44
摘要
本实用新型公开了一种水处理装置，包括原水槽，所述原水槽连接过滤装置，所述过滤装置依次包括叠片过滤器和超滤膜过滤器，所述超滤膜过滤器连接空压机，所述超滤膜过滤器和所述空压机之间还设有蓄水缓冲装置，所述蓄水缓冲装置采用超滤膜空壳，所述空压机连接控制箱，所述控制箱上设有无纸记录仪，所述控制箱上还设有数显流量表。本实用新型不仅省去了蓄水清洗箱和清洗泵，减小了水处理装置的体积，而且进行反洗的动力采用压缩空气，大大降低了能耗。
权利要求书

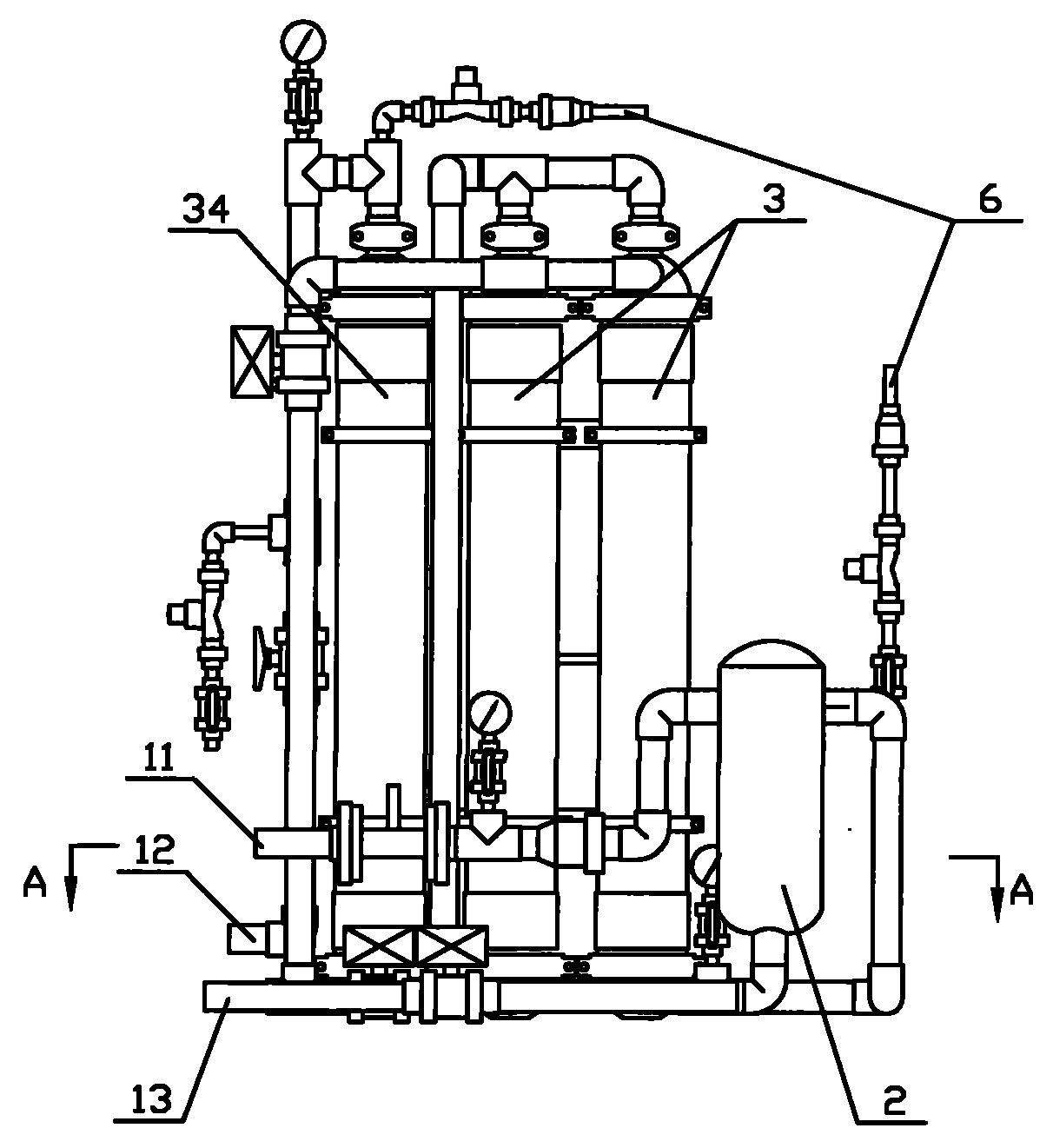

1、一种水处理装置，包括原水槽(1)，所述原水槽(1)连接过滤装置，所述过滤 装置依次包括叠片式过滤器(2)和超滤膜过滤器(3)，所述超滤膜过滤器(3)连 接空压机(4)，其特征在于：所述超滤膜过滤器(3)和所述空压机(4)之间还设 有蓄水缓冲装置。
2、根据权利要求1所述的水处理装置，其特征在于：所述蓄水缓冲装置采用 超滤膜空壳(34)。
3、根据权利要求1所述的水处理装置，其特征在于：所述空压机(4)连接控制 箱(5)，所述控制箱(5)上设有无纸记录仪。
4、根据权利要求3所述的水处理装置，其特征在于：所述控制箱(5)上还设有 数显流量表。
说明书
一种水处理装置
技术领域
本实用新型涉及一种水处理装置。
背景技术
水处理装置中的超滤膜过滤器在工作一段时间之后，需要对其进行反洗来 洗去过滤后留在超滤膜上的杂质，传统的方法是在系统中设置一套蓄水清洗箱 和清洗泵来反洗超滤膜，这样不仅使得水处理装置整体体积大，而且清洗泵耗 能高。
实用新型内容
本实用新型所要解决的技术问题就是提供一种水处理装置，可以有效解决 水处理装置体积大，耗能高的问题。
为了解决上述技术问题，本实用新型采用如下技术方案：一种水处理装置， 包括原水槽，所述原水槽连接过滤装置，所述过滤装置依次包括叠片式过滤器 和超滤膜过滤器，所述超滤膜过滤器连接空压机，其特征在于：所述超滤膜过 滤器和所述空压机之间还设有蓄水缓冲装置。
进一步的，所述蓄水缓冲装置采用超滤膜空壳。
进一步的，所述空压机连接控制箱，所述控制箱上设有无纸记录仪，无纸 记录仪主要记载装置在运行过程中的各种参数，如流量、压力、水质等，便于 分析和检修，把所有参数记录下来，通过远程监控来了解装置的运行工况。
更进一步的，所述控制箱上还设有数显流量表，可以直观地显示水处理装 置在运行过程中的工作流量，根据设定流量有无变化进行分析调整。
进一步的，还包括吸附式过滤器，取代活性炭去除水中微量卤代物。
本实用新型由于采用了上述技术方案，不仅省去了蓄水清洗箱和清洗泵， 减小了水处理装置的体积，而且进行反洗的动力采用压缩空气，大大降低了能 耗。
