申请日2007.10.09
公开(公告)日2008.10.15
IPC分类号B09B5/00; B01D33/06; C02F1/40
摘要
本实用新型涉及一种泔水处理装置，包含：固液分离装置，设置有进料口，用于接收泔水，并将泔水分离成泔水固体部分和泔水液体部分;消毒和干燥装置，与所述固液分离装置相联接，用于对所述固液分离装置分离出的泔水固体部分和泔水液体部分进行消毒，并对泔水固体部分进行干燥;和油水分离装置，所述固液分离装置相联接，接收所述固液分离装置分离得到的所述泔水液体部分，并将所述所述泔水液体部分进行油水分离，得到分离油和分离水，以及冷却装置，与所述固液分离装置相联接，用于对所述泔水固体部分和泔水液体部分进行冷却。利用本实用新型的泔水处理装置可以最大程度地减少泔水对环境的污染和破坏，同时充分利用泔水中的资源。
权利要求书
1、一种泔水处理装置，其特征在于，包含：
固液分离装置，设置有进料口，用于接收泔水，并将泔水分离成泔水固体部 分和泔水液体部分;
消毒和干燥装置，与所述固液分离装置相联接，用于对所述固液分离装置分 离出的泔水固体部分和泔水液体部分进行消毒，并对泔水固体部分进行干燥;和
油水分离装置，所述固液分离装置相联接，接收所述固液分离装置分离得到 的所述泔水液体部分，并将所述所述泔水液体部分进行油水分离，得到分离油和分 离水。
2、如权利要求1所述的泔水处理装置，其特征在于，还包含：
冷却装置，与所述固液分离装置相联接，用于对所述泔水固体部分和泔水液 体部分进行冷却。

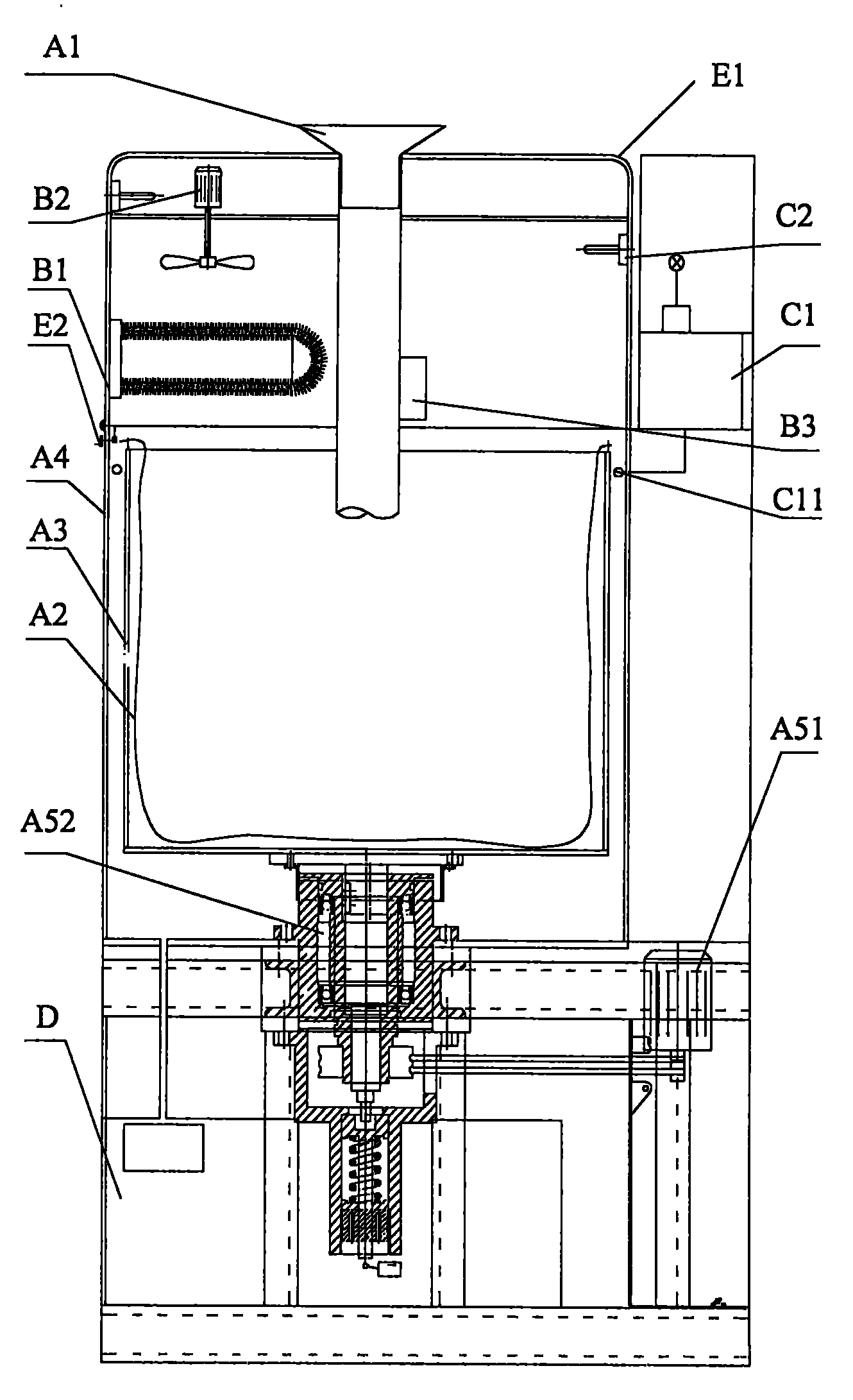

3、如权利要求1所述的泔水处理装置，其特征在于，所述固液分离装置包含：
进料口，泔水从进料口进入;
外胆;
内胆，置于所述外胆内，在所述内胆上开设有网孔;
泔水袋，置于与内胆内，所述进料口与所述泔水袋相连通;以及
旋转机构，与所述内胆相连接，用于使所述内胆和所述泔水袋旋转。
4、如权利要求1所述的泔水处理装置，其特征在于，所述油水分离装置包含：
液体容器，其上设置有液体进口;
过滤器，设置于所述液体进口下方;
气泵，设置于所述液体容器的下部，产生气泡;
油箱，设置于液体容器侧面;以及
仅使油通过的膜分离滤芯，设置于所述液体容器与所述油箱之间，所述液体 容器与所述油箱之间通过所述膜分离滤芯相连通。
5、如权利要求4所述的泔水处理装置，其特征在于，还包括：聚结波纹板， 设置于所述液体容器内。
6、如权利要求5所述的泔水处理装置，其特征在于，所述聚结波纹板的表面 具有亲油疏水涂层。
7、如权利要求4至6之一所述的泔水处理装置，其特征在于，在所述油箱底 部设置有排油阀。
8、如权利要求4至6之一所述的泔水处理装置，其特征在于，在所述液体容 器底部设置有排水阀。
9、如权利要求8所述的泔水处理装置，其特征在于，所述排水阀为自动排水 阀。
说明书
泔水处理装置
技术领域
本实用新型涉及一种泔水处理装置，用于对饭店、餐厅等场所产生的橱余垃 圾进行处理，以利保护环境和循环使用。
背景技术
饭店、餐厅由于经营的需要都会产生大量的橱余垃圾。目前对于这类橱余垃 圾的处理方式是由相应的管理部门对经营都收取排污费后，直接排放。众所周知， 橱余垃圾也称为泔水，其成份复杂，含有油、水、各种有机物等，在一定温度环境 下，细菌繁殖非常迅速，如果未经处理直接排放，则对环境的影响很大，是病菌的 传播重要途径。
随着社会对环保要求的提高，已有部分城市将饭店的泔水用垃圾水集中收集， 运输到专门的场所进行集中处理。这种方式虽然改变了泔水的直接排放，减少了对 下水道的污染，但是要求饭店等经营者需要具备较好的储存场所，而饭店往往不具 备这样的泔水储存条件，容易造成泔水泄漏而污染环境。同时泔水在运输过程中又 新增了细菌传播的途径，实践证明这种处理方式的效果不佳。
实用新型内容
本实用新型的目的在于提供一种泔水处理装置，利用这种装置可以最大程度 地减少泔水对环境的污染和破坏，同时充分利用泔水中的资源。
根据上述目的本实用新型的泔水处理装置，包含：
固液分离装置，设置有进料口，用于接收泔水，并将泔水分离成泔水固体部 分和泔水液体部分;
消毒和干燥装置，与所述固液分离装置相联接，用于对所述固液分离装置分 离出的泔水固体部分和泔水液体部分进行消毒，并对泔水固体部分进行干燥;和
油水分离装置，所述固液分离装置相联接，接收所述固液分离装置分离得到 的所述泔水液体部分，并将所述所述泔水液体部分进行油水分离，得到分离油和分 离水。
在上述泔水处理装置，还包含：
冷却装置，与所述固液分离装置相联接，用于对所述泔水固体部分和泔水液 体部分进行冷却。
如上所述，利用本实用新型的泔水处理装置，可以在运送之前对泔水进行预 处理，包括干湿分离和消毒等，一方面减少了对环境的污染和破坏，另一方面可以 充分利用泔水中的资源。
