申请日2007.03.09
公开(公告)日2008.02.06
IPC分类号C02F1/40
摘要
本实用新型涉及一种污水处理设备，具体地说是一种高浊度含油污水除油器。它包括壳体，其特征是：在壳体内分开设置斜板沉淀区、斜管除油区，斜板沉淀区由并排放置的斜板和装在斜板下的泥斗组成，斜管除油区由并排放置的斜管和装在斜管下的泥斗组成，壳体内上部装有刮油机。本实用新型具有处理效果好、抗冲击负荷能力强、占地面积小、能耗低的特点，同时具有投资少，运行管理方便，安全可靠的优点。它是一种广泛应用于石油、化工、冶金、电力等行业的高效的去浊除油设备。
权利要求书
1.一种高浊度含油污水除油器，它包括壳体，其特征是：在壳 体内分开设置斜板沉淀区、斜管除油区，斜板沉淀区由并排放置的斜 板和装在斜板下的泥斗组成，斜管除油区由并排放置的斜管和装在斜 管下的泥斗组成，壳体内上部装有刮油机。
2.根据权利要求1所述的一种高浊度含油污水除油器，其特征 是：所述斜板沉淀区和斜管除油区的的泥斗内均装有冲水管。
3.根据权利要求1所述的一种高浊度含油污水除油器，其特征 是：所述斜板沉淀区和斜管除油区的的泥斗内的下端均装有排泥装 置。
4.根据权利要求1所述的一种高浊度含油污水除油器，其特征 是：所述壳体内斜板沉淀区的上方一侧设有进水槽和进水管。
5.根据权利要求1所述的一种高浊度含油污水除油器，其特征 是：所述壳体内斜管除油区的上方一侧设有集水槽和出水管。
说明书
高浊度含油污水除油器
技术领域
本实用新型涉及一种污水处理设备，具体地说是一种高浊度含油 污水除油器。
背景技术
石油、石化、化工等行业的生产过程中往往产生大量的污水，一 般这些污水中的悬浮物和油的含量都很高，必须进行处理。现有的污 水处理方法主要是先通过沉降罐(或沉淀池)将悬浮物先进行沉降除 去，然后再经过气浮池等除油设备将油去除。其中沉降罐体积庞大， 占地大，同时处理效果也有限，而气浮池等除油设备由于受来水量和 前级处理设施处理效果的影响，其进水水量水质波动较大，造成气浮 等除油设备的效果也不好，同时气浮池的能耗也相对较高。
实用新型的内容
本实用新型所要解决的技术问题是针对现有技术的缺陷，提供一 种高浊度含油污水除油器，它解决了现有产品存在的能耗相对较高、 处理效果不理想的问题。

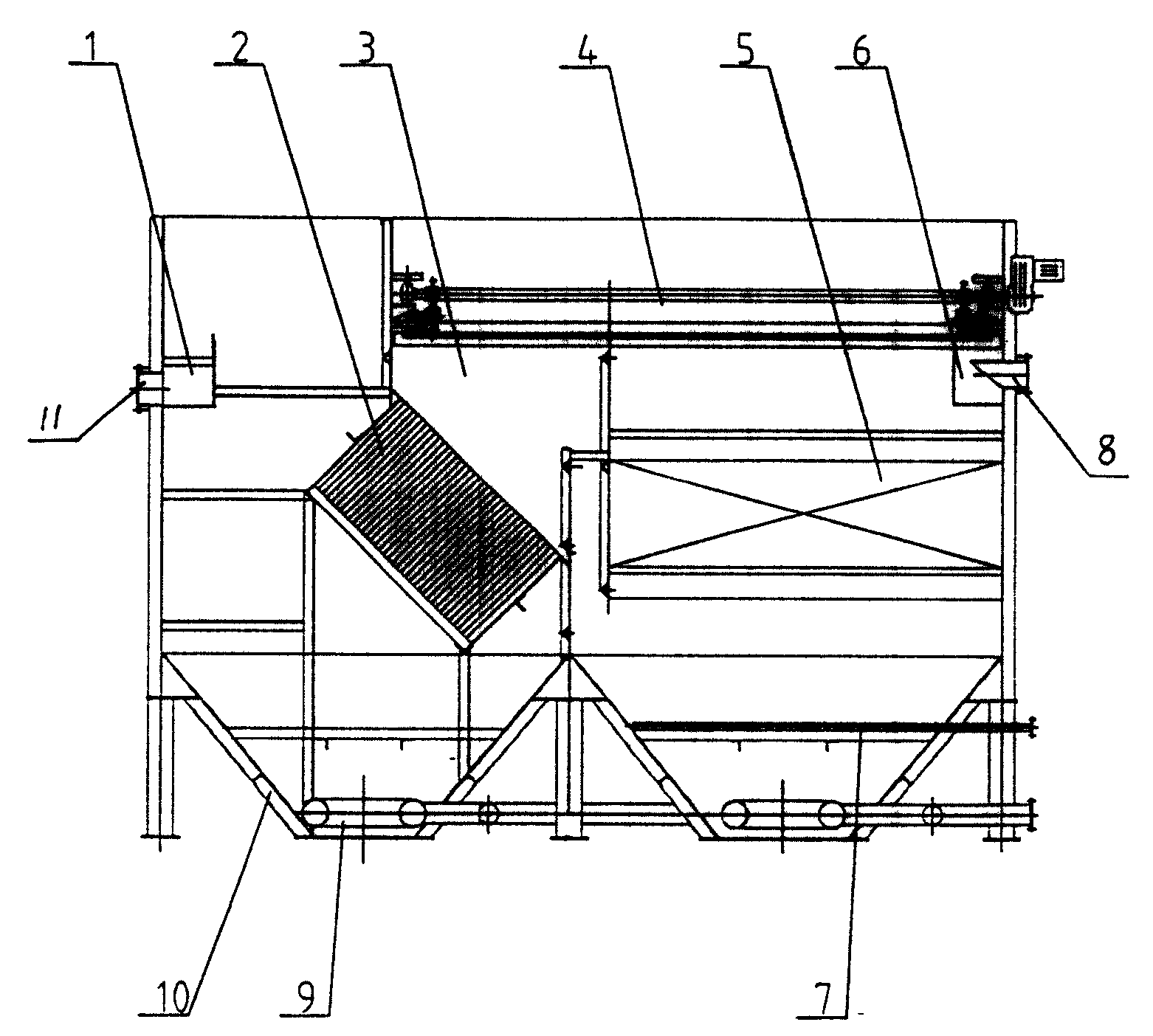

本实用新型的技术方案是这样实现的：它包括壳体，其特征是： 在壳体内分开设置斜板沉淀区、斜管除油区，斜板沉淀区由并排放置 的斜板和装在斜板下的泥斗组成，斜管除油区由并排放置的斜管和装 在斜管下的泥斗组成，壳体内上部装有刮油机。所述斜板沉淀区和斜 管除油区的的泥斗内均装有冲水管;所述斜板沉淀区和斜管除油区的 的泥斗内的下端均装有排泥装置;所述壳体内斜板沉淀区的上方一侧 设有进水槽和进水管;所述壳体内斜管除油区的上方一侧设有集水槽 和出水管。
由于含油污水悬浮物含量较高，污水经加药后由静态混合器均匀 混合从设备上部进入一级斜板沉淀区，悬浮物随水流升至斜板沉淀 区，在这里运用浅池沉淀理论，合理设置斜板的间距和长度，利用斜 板间距离迅速缩短沉淀时间，能有效地保证沉淀分离，达到快速固液 分离的效果，分离后的固体悬浮物在重力作用下下沉至集泥槽，大油 滴浮则至液面上，水经一级斜板沉淀区沉淀后，去除较大部分的悬浮 物及少量油滴，避免二级除油区的斜管堵塞，从而达到较好的除油效 果。由一级斜板沉淀区出来的水悬浮物及油含量降低，进入二级斜管 区，水经斜管区时，水中悬浮物迅速下沉至斜管上，当达到一定量时， 滑至集泥槽，连同一级除油区中的污泥一起由排泥泵排出，小油滴的 分离则采用聚集理论，即微小的油滴在斜板区由于浮力附着在波纹板 内表面弧顶，逐渐聚集成较大油滴，然后顺斜板上浮至水面，经链板 式刮油机刮至集油槽，最后通过自流或油泵进入集油池。在除油器内 设有加热盘管，以防气温较低时，油滴凝固。斜板和斜管均采用不锈 钢材质，具有不粘油、抗老化的特点。采用链板式刮油机刮油，排油 效果好。
本实用新型具有处理效果好、抗冲击负荷能力强、占地面积小、 能耗低的特点，同时具有投资少，运行管理方便，安全可靠的优点。 它是一种广泛应用于石油、化工、冶金、电力等行业的高效的去浊除 油设备。
