申请日2007.03.13
公开(公告)日2008.03.19
IPC分类号C02F9/02; C02F1/52; C02F1/48; C02F11/12; C02F1/461
摘要
本实用新型公开了一种多功能一体化污水处理设备，将磁化、电解、投药、混絮凝反应、泥水分离、水质净化、污泥脱水多种功能集缩在一台机器里运作。在污水进反应器前的管路上设置加药口、磁化器和电解装置，在反应器内设置电解装置和电动柱塞阀，在泥水分离器上装有磁盘组、磁力榨泥脱水装置、铲泥扫泥装置和水质净化溢流装置，污水经磁化、电解和混絮凝反应及磁盘的高效快速固液分离，显著去除水中有机物COD、重金属离子、氮等污染物。本实用新型污水净化效果好、出水清澈，污泥压榨脱水同步进行，出泥干度高，适宜对所有的污水及其含油、含泥污水的处理。
权利要求书

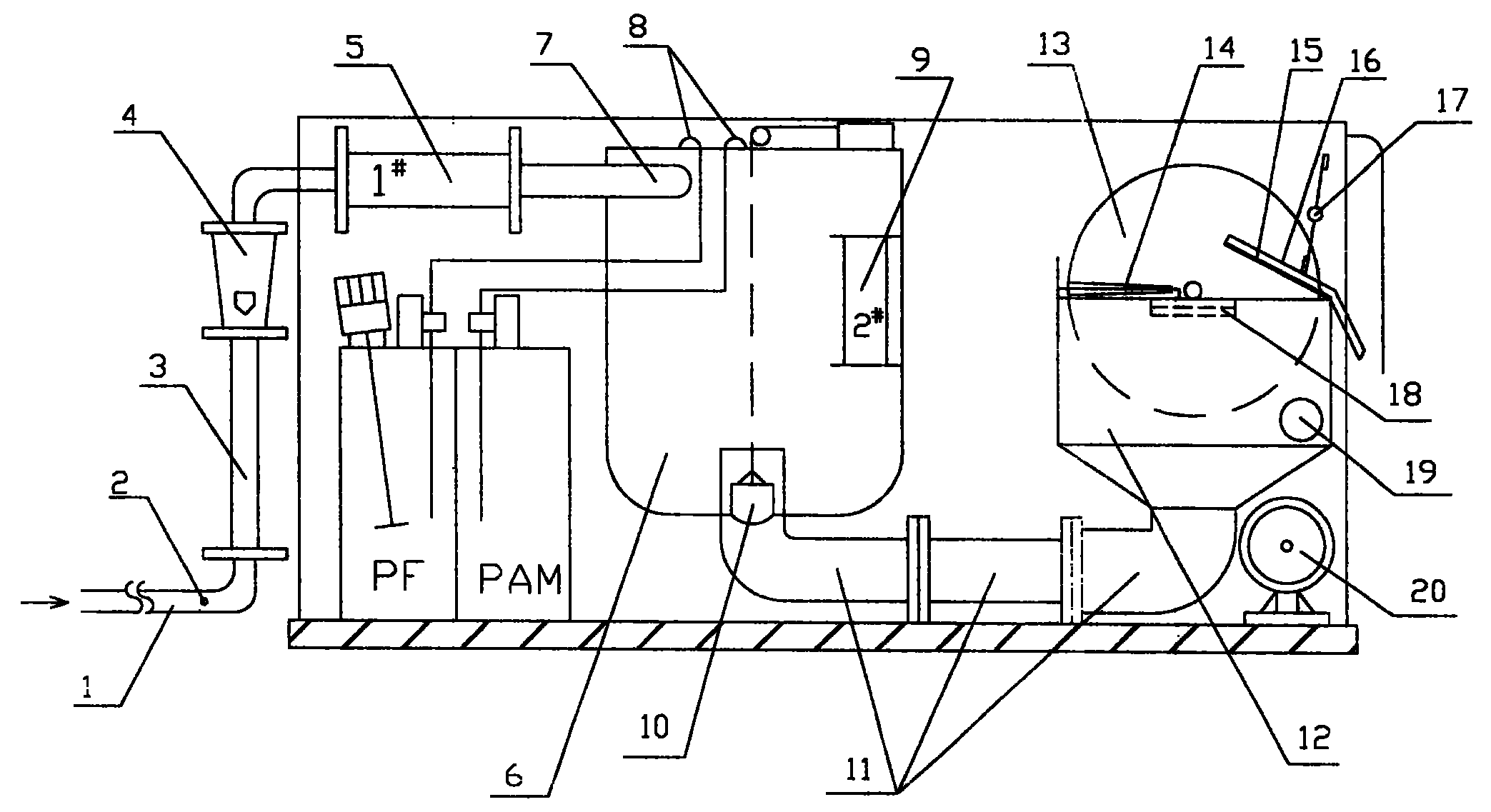

1.一种多功能一体化污水处理机，包括进机污水管路、加药系统、反应器 和泥水分离器，进机污水管路和加药系统均连接至反应器内上部，其特征在于， 进机污水管路上设置有至少1个加药口、至少1个内磁或外磁式方形或圆形的 管状磁化器和至少1个管状内插多块金属板的电解装置;加药系统内的絮凝助 剂由计量泵加入反应器;反应器为圆桶形，反应器内下部中心出水口与泥水分 离器下部管道相通;泥水分离器包括泥水分离槽和磁盘组，泥水分离槽内上半 部分由污水槽和清水槽间隔分开，磁盘组藉由盘轴架设在泥水分离槽顶部两边 的轴承座上，泥水分离槽内隔极上开有清水溢流槽口，磁盘组上设置有榨泥脱 水辊、铲泥条、落泥板和扫泥装置，磁盘组由减速电机带动。
2.如权利要求1所述的多功能一体化污水处理机，其特征在于，磁盘组下 部浸在污水槽内的磁盘两面与槽壁的间隙距离为10-45mm。
3.如权利要求1所述的多功能一体化污水处理机，其特征在于，反应器底 下出水口装有电动柱塞调节阀。
4.如权利要求1所述的多功能一体化污水处理机，其特征在于，磁盘组内 芯为铁质，两面吸有圆形的表面镀锌磁块。
5.如权利要求1所述的多功能一体化污水处理机，其特征在于，铲泥条截 面呈三角型、方型或扁板形。
6.如权利要求1所述的多功能一体化污水处理机，其特征在于，反应器顶 端高度高于泥水分离器分离槽顶端的高度。
说明书
多功能一体化污水处理机
技术领域
本实用新型涉及一种污水处理设备，特别是涉及一种用于处理含泥污水的 污水进化脱泥快速处理一体机。
背景技术
中国实用新型专利CN2651237Y于2004年10月27日公开了一种污水净化 脱泥快速处理一体机，其包括泥水分离器，含有加药口的污水管上设有至少两 个加药装置，另外，还包括污水絮凝反应器，所述污水絮凝反应器与泥水分离 器相连通，所述污水管接入污水絮凝反应器，所述泥水分离器顶部架设有带有 磁盘的转动轴，磁盘出水的一端设有榨泥辊，磁盘的入水端前设有铲泥板，所 述泥水分离器上部平行于磁盘的两边各设置清水贮槽，清水贮槽顶部的清水溢 流口设在近转动轴的下端，各清水贮槽底部由一连通管接至清水出水口。
上述污水净化装置可用于污水和含泥污水的处理，也适用于生化处理前的 污水处理。显然该污水净化装置对污水中有机物COD、重金属离子、氮等污染物 的净化能力有限。
实用新型内容
针对现有技术的上述不足，本实用新型所要解决的技术问题是提供一种能 高效去除污水中悬浮物SS、有机物COD、色度、菌藻、重金属离子、氮、磷等 污染物的一体化污水处理装置。该装置具有功能多、性能强、结构紧凑、占地 小、投资省、效果好、能耗低、操作管理方便等优点。
为了解决上述技术问题，本实用新型提出的多功能一体化污水处理机，包 括进机污水管路、加药系统、反应器和泥水分离器，进机污水管路和加药系统 均连接至反应器内上部，其中：进机污水管路上设置有至少1个加药口、至少1 个内磁或外磁式方形或圆形的管状磁化器和至少1个管状内插多块金属板的电 解装置;加药系统内的絮凝助剂由计量泵加入反应器;反应器为圆桶形，反应 器内下部中心出水口与泥水分离器下部管道相通;泥水分离器包括泥水分离槽 和磁盘组，泥水分离槽内上半部分由污水槽和清水槽间隔分开，磁盘组藉由盘 轴架设在泥水分离槽顶部两边的轴承座上，泥水分离槽内隔板上开有清水溢流 槽口，磁盘组上设置有榨泥脱水辊、铲泥条、落泥板和扫泥装置，磁盘组由减 速电机带动。
相对于现有技术，本实用新型将磁化、电解、投药、混絮凝反应、泥水分 离、水质净化、污泥脱水多种功能集缩在一台机器里运作，替代了常规水处理 工程中的投药、反应、沉降、过滤、污泥浓缩脱水一系列工艺所需的土建构筑 和机械设备。在污水进反应器前的管路上设置加药口、磁化器和电解装置，在 反应器内设置电解装置和电动柱塞阀，在泥水分离器上装有磁盘组、磁力榨泥 脱水装置、铲泥扫泥装置和水质净化溢流装置。污水经磁化、电解和混絮凝反 应及磁盘的高效快速固液分离，显著去除水中有机物COD、重金属离子、氮等污 染物。装置污水净化效果好、出水清澈。污泥压榨脱水同步进行，出泥干度高。 本实用新型结构紧凑、占地面积小、处理速度快(3-5分钟)、能耗低、环境友 好，适宜对所有的污水及其含油、含泥污水的处理。
