申请日2007.03.09
公开(公告)日2008.09.10
IPC分类号B01D36/04; E03F5/14; B01D21/02
摘要

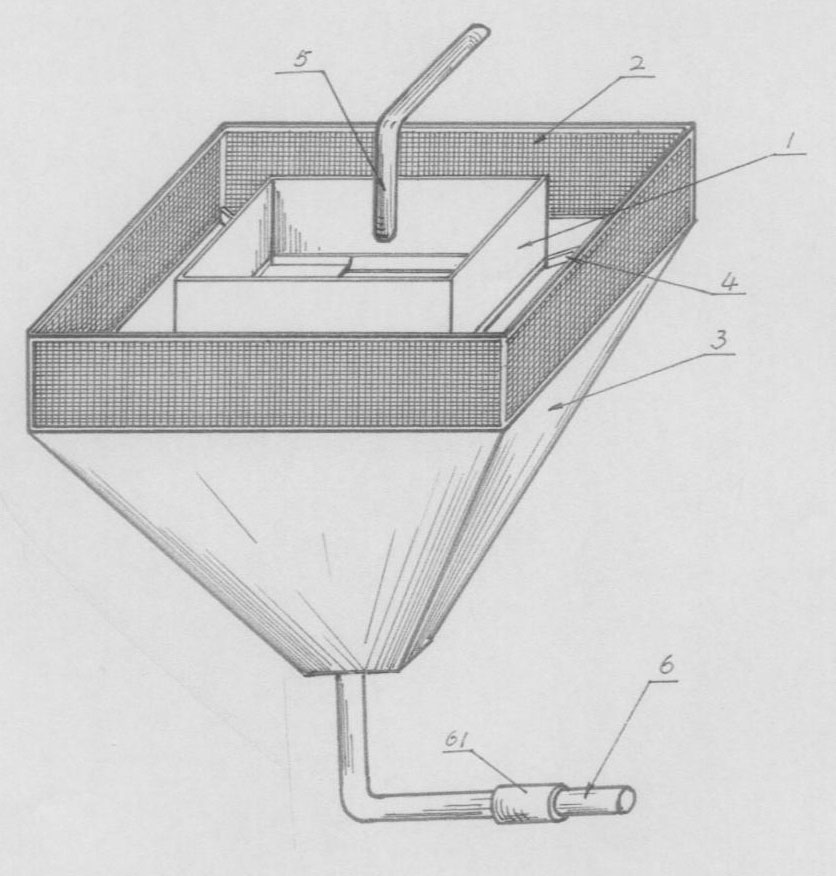

一种污水预处理多功能固液分离器，主要由缓速箱(1)，拦截网(2)，纳污斗(3)，框架结构(4)，进水管(5)和排泥管(6)组成，其中缓速箱(1)设置在拦截网(2)的内部，而纳污斗(3)则设在二者下面，缓速箱(1)的箱顶没有封盖，箱底(11)一部分为封底(14)与纳污斗(3)相隔断，另一部留有冲流口(12)与纳污斗(3)相通。缓速箱(1)会使来水形成非连续的具有一定飞溅流速的流体和平缓下降的流体，这种流态的相互作用会使较轻的毛发和较重的固形物与污水分离，最后从纳污斗排出。本发明结构简单，高效，造价低廉，使用维护检修简易。
权利要求书
1. 一种污水预处理多功能固液分离器，主要由缓速箱(1)，拦截网(2)，纳污 斗(3)，框架结构(4)，进水管(5)和排泥管(6)组成，其特征在于：缓 速箱(1)由四块长方形平板围成的箱壁(13)和方形的箱底(11)组成，其 中缓速箱(1)的箱顶没有封盖，箱底(11)一部分为封底(14)与纳污斗(3) 相隔断，另一部留有冲流口(12)与纳污斗(3)的空间相通，其缓速箱(1) 的整体结构通过框架结构(4)连接在纳污斗(3)上部的中间部位;由四块 长方形的网壁(21)围成拦截网(2)，并通过框架结构(4)与纳污斗(3) 上部的周边结构相连接;在缓速箱(1)和拦截网(2)的结构下方，由五块 梯形平板组成锥形斗状的纳污斗(3)，缓速箱(1)和拦截网(2)之间的空 间与纳污斗(3)的空间相通，在缓速箱(1)的上方设置有进水管(5)，在 纳污斗(3)的底部设置有排泥管(6)，并在管路上设置有电磁阀(61)。
说明书
污水预处理多功能固液分离器
技术领域
本发明涉及一种污水处理装置，尤其是污水处理系统中的固液分离器。
背景技术
当前在污水预处理过程中，毛发聚集器、格栅和沉淀池是最常见最适用的常规 固液分离单元，在污水处理和净化环境等方面发挥着重要的作用。但是在实际应用 过程中都难免存在这样或那样的问题。毛发聚集器多用在生活污水、洗浴废水处理 的预处理单元中，但是须人工拆卸清理，而且清理间隔时间一般2-3天甚至更短。 提篮式格栅(隔网)需定期人工清理，一般3-5天，而且清洗操作麻烦，特别是沾在筛 面上的有机污染物清理须用专用工具，而且很难彻底清除干净，提篮式格栅(隔网) 筛面则需半年更换一次，维护费用高。机械格栅虽不用人工清洗，但长期使用机械 故障率高，机械细格栅间距最小为2-3mm，去除效果远不理想，难以拦截条形物， 同时设备价格高，运行需耗电。而沉淀池体积大，占地大，排泥不方便而且排不净， 固液分离效率不高，功能单一，很难去除毛发。为此需要设计一种结构简单且去污 效率高的设备，能充分发挥污水本身潜能，自洁高效去除污水中的固形物，这种固 液分离器的设计制作是十分必要的。
发明内容
根据背景技术所述，本发明的目的在于提供一种主要由缓速箱，拦截网和纳污 斗组成的新型污水预处理多功能固液分离器，其中缓速箱设置在拦截网内部，而纳 污斗则设在二者下面，缓速箱的箱顶没有封盖以接纳污水，箱底部分封死，另一部 分开口作为冲流口，纳污斗为锥形斗状结构，底部设置有排泥管，这种结构形式可 使污水在固液分离器内形成非连续的具有飞溅流速的流体和平缓分散流动的流体， 二者相互作用实现分离较轻的毛发和较重的颗粒固形物的功效。
为了实现上述目的，本发明是通过以下技术方案来实现的：
一种污水预处理多功能固液分离器，主要由缓速箱(1)，拦截网(2)，纳污斗 (3)，框架结构(4)，进水管(5)和排泥管(6)组成，其中：缓速箱(1)由四块 长方形平板围成的箱壁(13)和方形的箱底(11)组成，其中缓速箱(1)的箱顶没 有封盖，箱底(11)一部分为封底(14)与纳污斗(3)相隔断，另一部留有冲流口 (12)与纳污斗(3)的空间相通，其缓速箱(1)的整体结构通过框架结构(4)连 接在纳污斗(3)上部的中间部位;由四块长方形的网壁(21)围成拦截网(2)，并 通过框架结构(4)与纳污斗(3)上部的周边结构相连接;在缓速箱(1)和拦截网 (2)的结构下方，由五块梯形平板组成锥形斗状的纳污斗(3)，缓速箱(1)和拦 截网(2)之间的空间与纳污斗(3)的空间相通，在缓速箱(1)的上方设置有进水 管(5)，在纳污斗(3)的底部设置有排泥管(6)，并在管路上设置有电磁阀(61)。
由于采用了这种技术方案，本发明具有如下优点和效果：
1、本发明的工艺过程简单，清理方便，无需人工拆卸清理，只需定期打开排泥 阀排泥即可，因为去除污物的效率高，使后期处理工作量降低，例如可使毛发过滤 器的杂物量非常小，清理间隔时间由原来的2-3天延长到25-30天。
2、由于本发明去除杂物效率高，进入生物氧化池的有机颗粒非常少，保护了后 续设备的运行安全，不易被堵塞;由于进入生物氧化池内的有机物含量低，产泥也 非常少，出水通过砂缸过滤，可使水质清澈，可在系统中省去沉淀池。
3、本发明结构简单，造价低廉，使用维护检修简易。
