申请日2007.11.26
公开(公告)日2008.11.19
IPC分类号F24H1/22; F24H9/00
摘要
本实用新型涉及家用燃气采暖热水炉，提出一种带冷凝水处理装置的冷凝式燃气采暖热水炉，其包括有混合器、鼓风机、混合气导套，圆筒形内燃式热交换器和烟气排气管等构成的内燃冷凝式燃气热水炉，烟气排气管与热交换器通过连通管联接成U形结构，连通管设有冷凝水出口，一冷凝水处理器与冷凝水出口相连接，冷凝水处理器为U形管式结构，其一端口与冷凝水出口连接，另一端口连接排水管，冷凝水处理器内置固体中和剂。与现有技术对比，本实用新型具有如下特点：1.采用圆筒形内燃式热交换器，体积小，换热效率高。2.烟气排气管与热交换器联接成U形结构，结构紧凑合理。3.热水炉排出的烟气洁净，不污染环境。
权利要求书

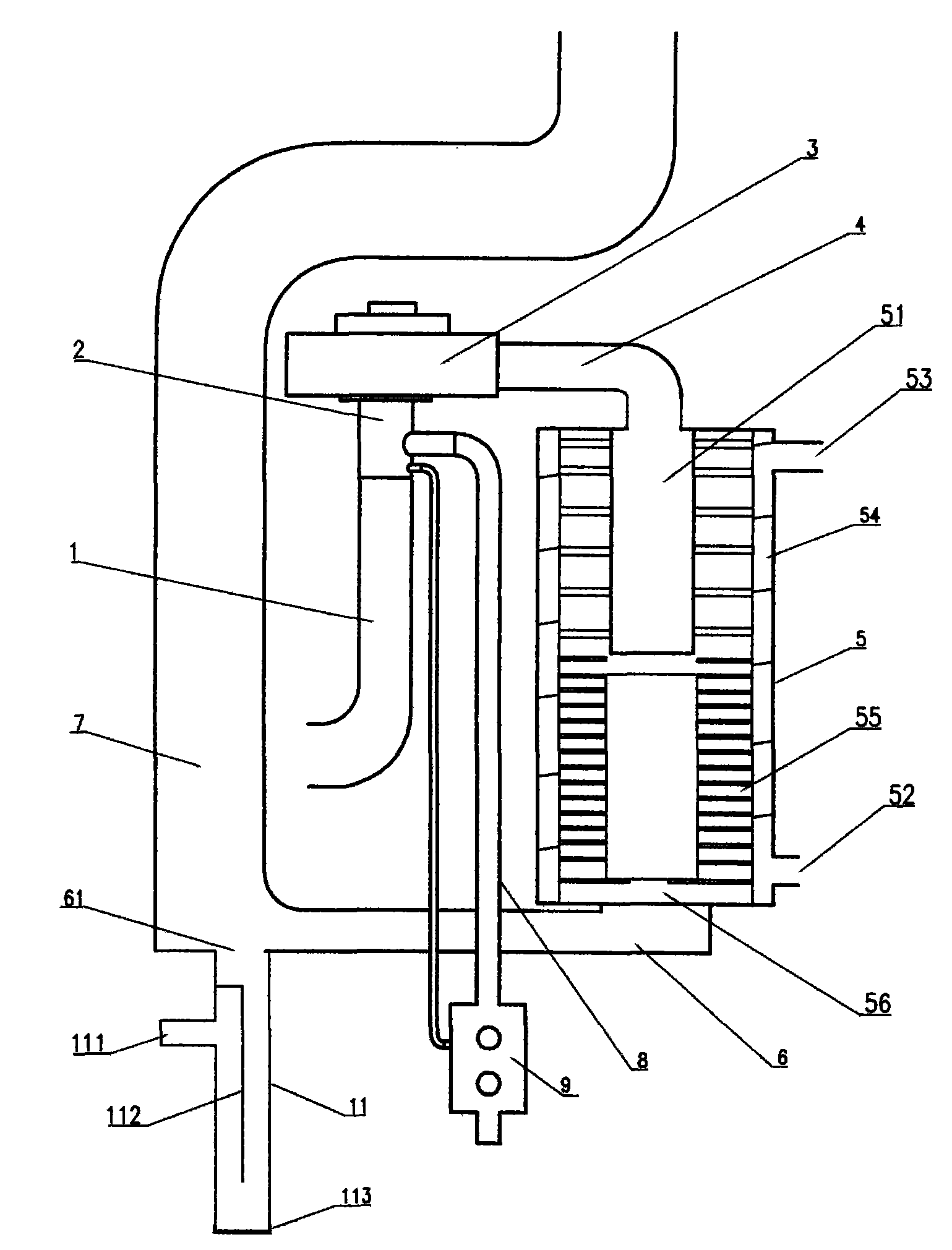

1.一种带冷凝水处理装置的冷凝式燃气采暖热水炉，包括有空气进气管 (1)、燃气进气管(8)、混合器(2)、鼓风机(3)、混合气导套(4)， 燃烧器、热交换器(5)、烟气排气管(7)，它们构成一内燃冷凝式燃气 采暖热水炉，其中热交换器(5)为圆筒形内燃式热交换器，采用燃烧 室(51)在上、烟气排出口(56)在下的倒竖式安装，燃烧器内插于热 交换器(5)的燃烧室(51)，烟气排气管(7)与热交换器(5)的烟气 排出口(56)连接，其特征在于：烟气排气管(7)与热交换器(5)通 过一连通管(6)联接成U形结构，U形结构的最低处即连通管(6) 设有冷凝水出口(61)，冷凝水处理器(11)与冷凝水出口(61)相连 接。
2.如权利要求1所述的冷凝式燃气采暖热水炉，其特征在于：所述的冷 凝水处理器(11)为U形管式结构，其一端口与冷凝水出口(61)连接， 另一端口连接排水管(111)，冷凝水处理器(11)内置固体中和剂。
3.如权利要求2所述的冷凝式燃气采暖热水炉，其特征在于：所述冷凝水 处理器(11)是用带一端封头的单管内加分隔板构成，管(11)的一端 用可拆封头(113)封闭，管(11)的另一端与冷凝水出口(61)连接 并在附近侧边开口并连接排水管(111)，分隔板(112)将管(11)内 部纵向分隔成相连的两部分使成U形管结构。
说明书
带冷凝水处理装置的冷凝式燃气采暖热水炉
技术领域
本实用新型涉及冷凝式燃气采暖热水炉，尤其是一种冷凝式燃气热水 器的冷凝水回收处理装置。
背景技术
众所周知，冷凝式燃气采暖热水炉的燃气在燃烧器内燃烧后会产生如 CO、NOx等酸性气体，这些气体经过换热板散热后会冷凝并形成带酸性的 冷凝水。如果这些呈酸性的冷凝水直接排出，会对冷凝水流经的物体产生 腐蚀，并造成环境污染问题。
目前，一方面由于冷凝式燃气采暖热水炉具有热利用率高，节能性能 好的特点，所以冷凝式燃气热水器得到了越来越广泛的应用，另一方面由 于冷凝式燃气热水器会产生带酸性的冷凝水，如果不经过处理直接排出会 对冷凝水流经的物体产生腐蚀。如何合理有效的处理和回收其产生的冷凝 水已经成为冷凝式燃气热水器设计越来越关注的问题。
实用新型的内容
本实用新型的目的是提供一种带冷凝水处理装置的冷凝式燃气采暖热 水炉，其具有冷凝水收集和中和处理的功能，可有效解决冷凝式燃气采暖 热水炉的冷凝水造成的环境污染问题。
本实用新型的目的是通过以下方案来实现的：
一种带冷凝水处理装置的冷凝式燃气采暖热水炉，包括有空气进气管、 燃气进气管、混合器、鼓风机、混合气导套，燃烧器、热交换器、烟气排气 管，它们构成一内燃冷凝式燃气热水炉，其中热交换器为圆筒形内燃式热交 换器，采用燃烧室在上、烟气排出口在下的倒竖式安装，燃烧器内插于热交 换器的燃烧室，烟气排气管与热交换器的烟气排出口连接，其特征在于：烟 气排气管与热交换器通过一连通管联接成U形结构，U形结构的最低处即 连通管设有冷凝水出口，冷凝水处理器与冷凝水出口相连接。
进一步的设计是所述冷凝水处理器为U形管式结构，其一端口与冷凝水 出口连接，另一端口连接排水管，冷凝水处理器内置固体中和剂。
作为优化，所述冷凝水处理器的U形管式结构是用带一端封头的单管 内加分隔板构成。
使用时，热交换器内壁下半部分形成冷凝水，冷凝水沿热交换器内壁 向下流动至烟气排出口并进入连通管，烟气排气管壁也形成冷凝水并沿管 壁向下流动至连通管，两处的冷凝水在连通管内向冷凝水出口方向汇流， 然后冷凝水从冷凝水出口流入冷凝水处理器，冷凝水与其中的圆体中和剂 接触产生化学反应，冷凝水被中和，中和后的中性水从冷凝水处理器的出 口进入排水管，直接排放或收集处理。
与现有技术对比，本实用新型具有如下特点：
1.用圆筒形内燃式热交换器，体积小，换热效率高。
2.烟气排气管与热交换器联接成U形结构，结构紧凑合理。
3.用冷凝水处理器收集烟气中有害物，使排出的烟气洁净，不污染 环境。
