摘要
一种用于污水处理的上浮气提式生化反应器，包括反应器主体、反应器主体上部设有出水口、下部设有压缩空气入口，在气提式生化反应器流化床内设置缺氧区，缺氧区与液位显示仪连通，反应器设有液位自动控制装置，在反应器上部中心位置设置清水池，清水池外设置上浮池，上浮池内设置刮泥装置，反应器循环圈上设有挡盖，反应器下部安装防堵喷嘴。采用本实用新型所述的用于污水处理的上浮气提式生化反应器，具有脱除氨氮比较彻底，COD、BOD去除率高和防堵塞等优点。
权利要求书
1.一种用于污水处理的上浮气提式生化反应器，包括反应器主体、反应 器主体上部设有出水口、下部设有压缩空气入口，其特征在于在气提式生化反 应器流化床内设置缺氧区，缺氧区与液位显示仪连通，反应器设有液位自动控 制装置，在反应器上部中心位置设置清水池，清水池外设置上浮池，上浮池内 设置刮泥装置，反应器循环圈上设有挡盖，反应器下部安装防堵喷嘴。
2.根据权利要求1所述的用于污水处理的上浮气提式生化反应器，其特 征在于所述液位自动控制装置由自控柜(9)、风机(8)、空气自控阀(7)、液 位显示仪(4)构成。液位显示仪(4)与缺氧区(15)连通，液位显示仪(4) 与自控柜(9)电路连接，自控柜(9)连接并控制空气自控阀(7)。
3.根据权利要求1所述的污水处理上浮气提式生化反应器，其特征在于 所述挡盖可以是弧形、方形、伞形。
4.根据权利要求1所述的用于污水处理的上浮气提式生化反应器，其特 征在于所述刮泥泡装置包括刮板、调速电机、连杆。
5.根据权利要求1所述的用于污水处理的上浮气提式生化反应器，其特 征在于所述防堵喷嘴是在喷嘴上连接有一个盖帽，该盖帽可以被吹开或盖上。
说明书
用于污水处理的上浮气提式生化反应器
一、技术领域
本实用新型涉及一种污水处理装置，特别是一种适合于处理制糖、造纸、 化工、重工等行业的污水以及生活污水处理的上浮气提式生化反应器。
二、背景技术
现有污水处理大都采用普通污泥法、生化法，外加氧化池和打氧机。但其 占地面积大，费用高，而且脱氮率、COD、BOD去除率低，在COD、BOD超出 800mg/L以上就难以处理，更难达到国家排放标准。国外的气提式流化床反应 器没有液位自动控制装置，造成流化床缺氧区内真空不稳定，经常被污水充满 缺氧区，缺氧区内的氨氮随即重新溶解到污水中，因此氨氮依然没有得到彻底 排除。反应器上部不设置上浮池和刮泥装置，污泥随气泡上浮后没有得到及时 清除，而影响污水的BOD清除;反应器循环圈上又没有设置挡盖，在污水与氧 没有得到充分反应，氧气泡就直接往上串，造成耗氧、耗电量大;喷嘴设在反 应器下部由于没有防护盖，当停电时容易被下沉的载体堵塞，影响反应器安全 运行。
三、发明内容
本实用新型的目的是提供一种使污水与氧得到充分反应，脱除氨氮比较彻 底，COD、BOD去除率高和防堵塞的用于污水处理的上浮气提式生化反应器。
本实用新型的技术方案是，在气提式生化反应器流化床内设置缺氧区，缺 氧区与液位显示仪连通，反应器设有液位自动控制装置，在反应器上部中心位 置设置清水池，清水池外设置上浮池，上浮池内设置刮泥泡装置，反应器循环 圈上设有挡盖，反应器下部安装防堵喷嘴。
在反应器上部设置上浮池和刮泥泡装置，可以将随气泡上浮的污泥及时清 理，较好地清除污水中的BOD。
所述刮泥泡装置包括刮板、调速电机、连杆。
反应器设置液位自动控制装置，可以使流化床缺氧区内保持一定的真空液 位，使污水不能进入缺氧区，缺氧区内已脱除的氨氮不能重新溶解到污水中， 这样可以彻底排除氨氮。

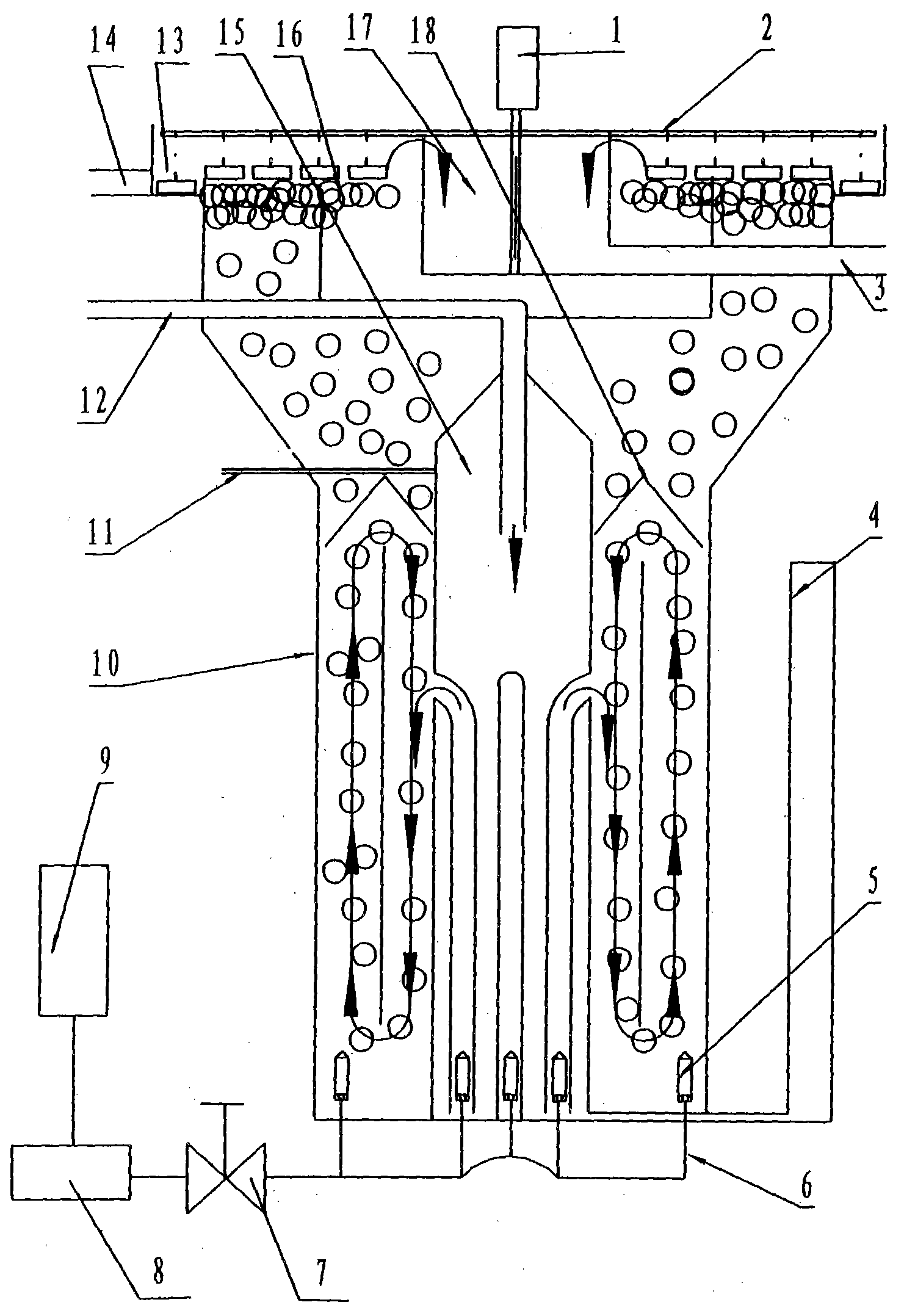

所述液位自动控制装置包括自控柜9、风机8、空气自控阀7、液位显示 仪4。液位显示仪4与缺氧区15连通，液位显示仪4与自控柜9电路连接， 自控柜9可根据设定液面值的大小自动控制空气自控阀7。当缺氧区15内的 液面通过液位显示仪4显示的液位低于控制的液面时，自控柜9控制空气自控 阀7加大空气吹入量调节液位上升。反之，减少鼓入空气量调节液位下降。
在反应器循环圈上设置挡盖，可以防止充入的氧没有与污水充分反应就直 接往上冲的现象，可以延长氧循环时间，使氧与污水得到充分反应，减少耗氧、 耗电量。
所述挡盖可以设计成弧形、方形、伞形。
在反应器下部安装防堵喷嘴，喷嘴上连接有一个盖帽，该盖帽可以被吹开 或盖上。
本实用新型的工作原理是：用高压泵将污水注入到污水导入管12流到流 化床中心缺氧区15内，风机8通过空气管6连通的多只喷嘴5向中心缺氧区 15鼓入空气，液位显示器4与缺氧区15相通，均衡控制缺氧区15，使之保持 一定的真空液位，这样缺氧区内已反应脱除的氨氮不能重新溶解到污水中，可 彻底将反应脱除的氨氮由排氨氮管11排出。为了防止氧气在没有与污水得到 充分反应时就往上串，造成打氧循环时间短，反应不充分的问题，在反应器循 环圈上设置挡盖18，使氧气不断循环，充分与污水反应。为了防止载体停留 在反应器底层，而采取气提上浮法使载体高速循环，使污水中的悬浮固体得以 分离，较好地去除COD和BOD。载体可以是磁粒或石英砂。反应区内的气体从 设置在反应器循环圈上的挡盖18边上自动溢出到反应器上部的上浮池16，产 生的污泥泡通过调速电机1和刮泥泡装置2定期排出到污泥泡贮槽13，再抽 到锅炉沉灰池或压干处理。污水经过上述处理后流入清水池17，由清水管3 外排或回流处理。
采用本实用新型所述的用于污水处理的上浮气提式生化反应器，具有脱除 氨氮比较彻底，COD、BOD去除率高和防堵塞等优点。
