申请日2007.09.18
公开(公告)日2008.08.20
IPC分类号C22B1/24
摘要
本实用新型公开了一种竖炉球团造球喷加炼钢污水装置，包括泥浆罐，泥浆罐的顶面前部设置着装有泥浆过滤网的泥浆进口，泥浆罐的顶面后部竖直设置着深入至罐底的泥浆泵，泥浆泵出水管的自由端设置着污水喷洒盘。利用本实用新型将炼钢污水喷洒到球团混匀料中，能够有效地提高生球质量和降低膨润土的配比，变废为宝，减少环境污染。
权利要求书

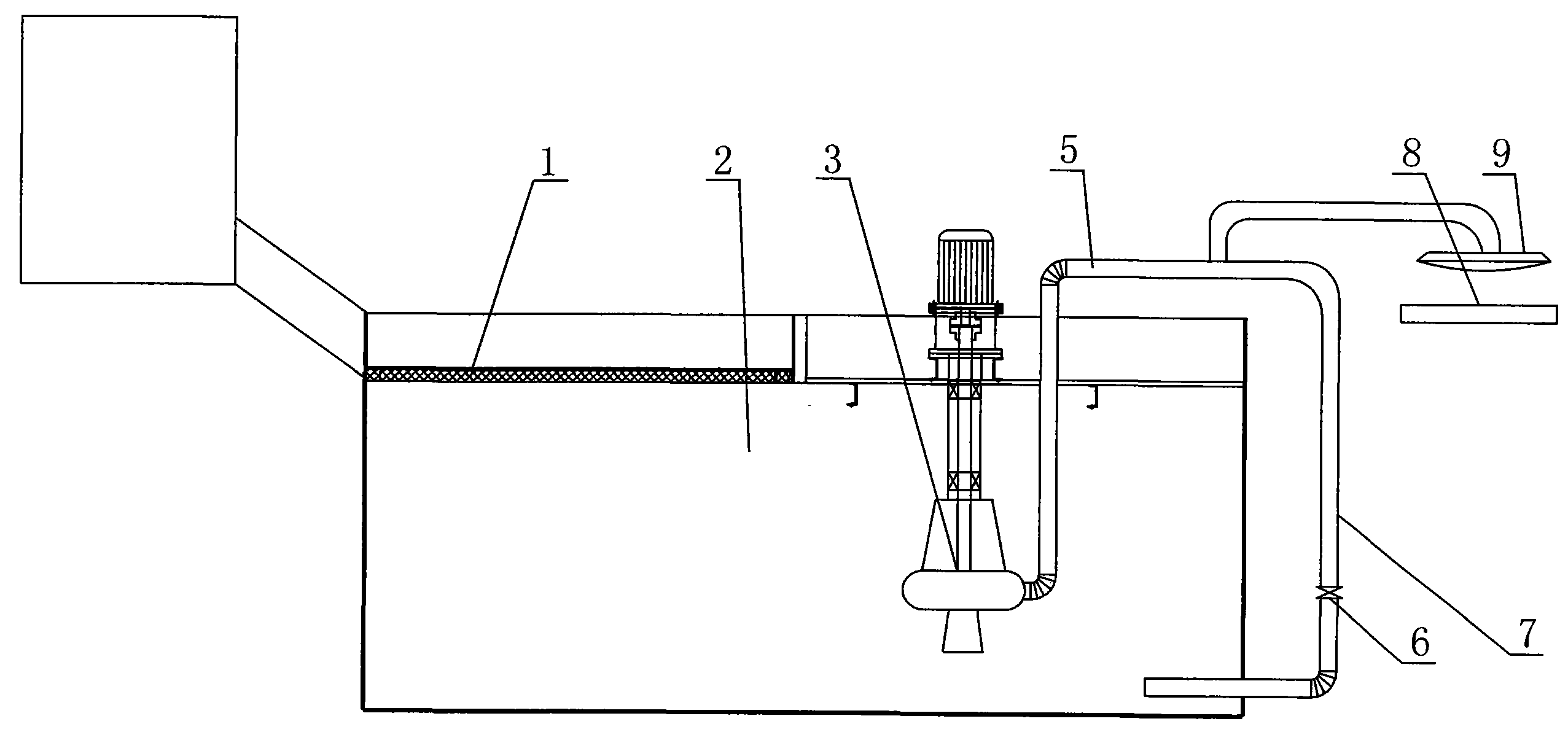

1、一种竖炉球团造球喷加炼钢污水装置，包括泥浆罐(2)，其特征是：泥浆 罐(2)的顶面前部设置着装有泥浆过滤网(1)的泥浆进口，泥浆罐(2) 的顶面后部竖直设置着深入至罐底的泥浆泵(3)，泥浆泵出水管(5)的 自由端设置着污水喷洒盘(9)。
2、根据权利要求1所述的竖炉球团造球喷加炼钢污水装置，其特征是：泥浆 过滤网(1)的网孔大小为4-5.5mm。
3、根据权利要求1所述的竖炉球团造球喷加炼钢污水装置，其特征是：泥浆 泵出水管(5)上还连接着一根带有回水调节阀(6)的回水管(7)，回水 管(7)的下端伸入至泥浆罐(2)内并靠近泥浆罐(2)的罐底。
说明书
竖炉球团造球喷加炼钢污水装置
技术领域
本实用新型涉及一种竖炉球团造球喷加炼钢污水装置，用以回收利用炼钢 污水。
背景技术
炼钢污泥是炼钢湿法除尘产品，它含有大量的铁氧化物和氧化钙。由于其 含水量高，粒度细难以加工处理，大多数钢铁厂都把它当废弃物弃之不用，既 占用场地污染环境，又是一种含铁资源的浪费。随着铁矿资源的日益短缺，如 何合理的利用炼钢污泥，使其变废为宝，已成为冶金工作者面临的一个重大的 课题。
实用新型内容
本实用新型的目的在于提供一种竖炉球团造球喷加炼钢污水装置，能将炼 钢污水喷洒到球团混匀料中，有效地提高球团矿生球质量和降低膨润土的配比， 变废为宝，减少环境污染。
本实用新型的目的是这样实现的：一种竖炉球团造球喷加炼钢污水装置， 包括泥浆罐，泥浆罐的顶面前部设置着装有泥浆过滤网的泥浆进口，泥浆罐的 顶面后部竖直设置着深入至罐底的泥浆泵，泥浆泵出水管的自由端设置着污水 喷洒盘。
使用本实用新型竖炉球团造球喷加炼钢污水装置向造球盘上喷加炼钢污水 能使球团矿膨润土单耗降低0.3%，铁品位升高0.18%;生球落下强度升高约 1.2次/0.5米;生球表面质量提高，表面光洁度增加，在干燥和焙烧过程中产 生的粉末量大大减少;每年可利用11000吨炼钢污水，少消耗膨润土约1500吨， 造球用水的80%可完全由炼钢污水代替，这样每年可以节约用水约10000吨;降 低了汽车倒运费用和减少了对环境的污染，起到了很好的经济效益和社会效益。
