申请日2007.09.18
公开(公告)日2008.08.27
IPC分类号E03C1/12; E03D11/11
摘要
本实用新型为楼房内废水再生利用装置，涉及节水装置领域，目前楼房内的生活废水通过下水管道直接排走，没有经过进一步的利用，本实用新型在上层楼的生活废水管通过过滤器与储水箱连接，储水箱出水管通过三通与下层楼卫生间水箱连接，卫生间水箱出水管与便池连接，三通的另一端与自来水管连接，本实用新型具有有效地利用了水资源，减轻水费负担和结构简单、成本低、安装方便的有益效果。
权利要求书
1、楼房内废水再生利用装置，其特征为上层楼的生活废水管通过过滤器与储水箱连接， 储水箱出水管通过三通与下层楼的卫生间水箱连接，卫生间水箱出水管与便池连接，三通的 另一端与自来水管连接。
2、根据权利要求1所述的楼房内废水再生利用装置，其特征为在过滤器出水管、储水 箱出水管和自来水管上分别装有阀门。
3、根据权利要求1或2所述的楼房内废水再生利用装置，其特征为过滤器是沙滤式过 滤器。
说明书
楼房内废水再生利用装置
技术领域
本实用新型涉及供水装置领域，尤其是节水装置。
背景技术
随着社会的发展，用水量不断提高，不论是生产用水还是生活用水的增长率逐年增长， 但是我国的水资源并不丰富，属于缺水的国家。在这种情况下爱护水资源，节约用水已成为 国家的基本方针和广大人民的共识。在我们周围节水逐渐成为风气，如果再从设备上进一步 改造，节水的效果就会进一步提高。如我们居住的楼房内一般产生两种废水，即生活废水和 冲便废水，这两种废水是通过二条排水系统排走的。一般来讲生活废水包括有洗澡、洗脸、 洗菜、洗炊具、洗衣等水，这些水只要经过一定的处理可以再利用于冲洗便池，做到一次多 用，特别是住在楼下的可以将楼上排出的生活废水再利用。
发明内容
本实用新型的目的为提供一种结构简单，再生效率高的楼房内废水再生利用装置。
实现上述目的技术方案为：

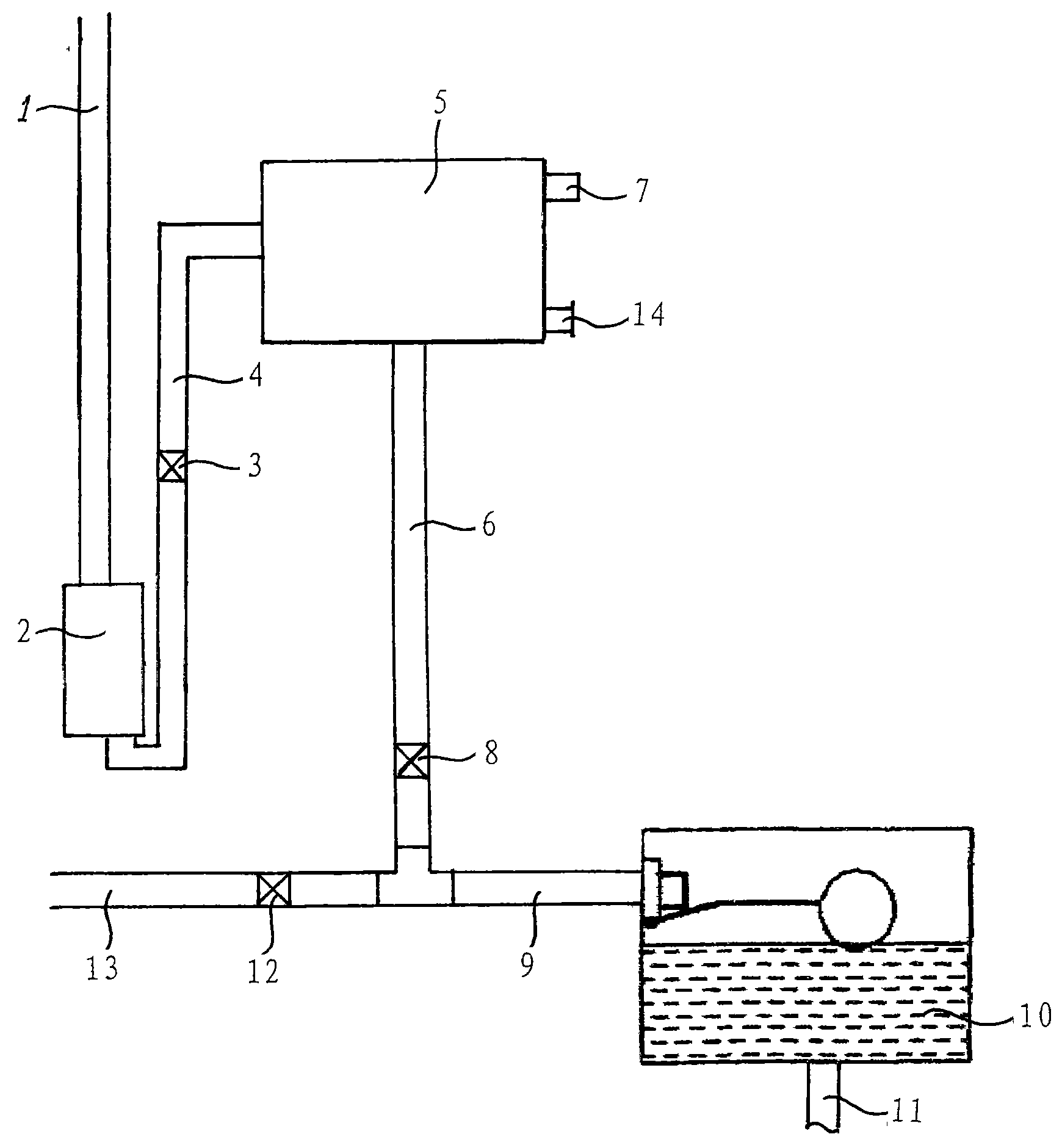

楼房内废水再生利用装置，包括上层楼的生活废水管，通过过滤器与储水箱连接，储水 箱出水管通过三通与下层楼的卫生间水箱连接，卫生间水箱出水管与便池连接，三通的另一 端与自来水管连接。
在过滤器出水管、储水箱出水管和自来水管上分别装有阀门。过滤器为沙滤式过滤器。
生活废水经过沙滤器净化后可以过滤掉水中的杂质和细菌，能达到冲洗用水质的要求。 本实用新型使用时可打开储水箱出水管阀门，关闭自来水管阀门，利用再生水冲洗便池。如 再生水不够时可以打开自来水阀门用自来水补充，如再生水较多，则可以从储水箱的溢流口 溢出，流入另一备用的储水器中，待再生水缺乏时再用。
本实用新型具有以下有益效果：
1、有效地利用了水资源;
2、减轻了住户的水费负担;
3、结构简单，成本低，安装方便。
