申请日2007.11.23
公开(公告)日2008.04.09
IPC分类号E04B5/00; E03C1/12
摘要
一种卫生间下沉地面防水和节水施工一体化的废水再利用方法，尤其是充分利用卫生间下沉空间，储存废水使废水重新再利用的方法和装置。解决了卫生间下沉的空间不能有效的利用，洗涤用水不能使资源再利用的问题。采用：1.卫生间下沉地面防水施工与节水储水箱施工为同一材料，同一过程，即节水储水箱箱底和箱壁替代卫生间防水层;2.把所有洗涤用具的排水通过排水管集中过滤沉淀处理和紫外线杀菌，再次集中利用。本发明充分利用卫生间下沉地面空间储存废水，使废水再次利用，节约用水，卫生间防水和节水施工一体化可节约投资，采用架空装配式地面基层，可在卫生间墙面施工完毕后，再进行卫生间下沉地面防水和节水一体化施工。
权利要求书
1.一种卫生间下沉地面防水和节水施工一体化的废水再利用方 法，其特征是：卫生间下沉地面防水施工与节水储水箱施工为同一材 料，同一过程，即节水储水箱箱底和箱壁替代卫生间防水层。
2.根据权利1所述的一种卫生间下沉地面防水和节水施工一体化 的废水再利用方法，其特征是：卫生间架空地面基层由两头粗、中间 细的架空地面支墩，塑料组合支架，及留有管孔和池壁紧密结合的地 面基层板组成;或由钢筋混凝土制作的两头粗、中间细的架空地面支 墩，板梁合一的小型钢筋混凝土槽型板组成。

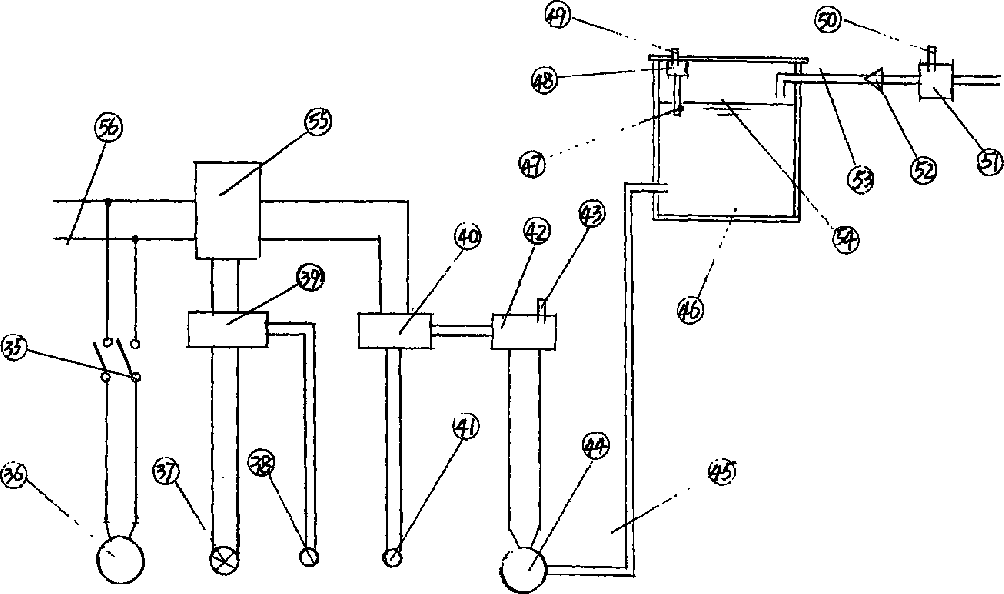

3.根据权利1所述的一种卫生间下沉地面防水和节水施工一体化 的废水再利用方法，其特征是：座便器水箱水位控制器安装在座便器 上;无线水位自动控制器(48)使用电池工作，它由水位检测电极， 延时控制器，发射信号的电极组成。
4.根据权利1所述的一种卫生间下沉地面防水和节水施工一体化 的废水再利用方法，其特征是：控制自来水自投的电磁阀使用无线信 号控制，使用电池供电。
5.根据权利1所述的一种卫生间下沉地面防水和节水施工一体化 的废水再利用方法，其特征是：紫外线灯安装在卫生间地面以下。
说明书
卫生间下沉地面防水和节水施工一体化的废水再利用方法
本发明涉及一种楼房卫生间下沉地面防水和节水施工一体化的废 水再利用方法，尤其是充分利用卫生间下沉空间，储存废水使废水重 新再利用的方法和装置。
目前公知的楼房卫生间下沉地面防水要求较高，但做过防水后的 下沉地面空间，重新回填后做卫生间地面，这样以来下沉的空间就不 能有效的利用。而洗涤用水在使用后都是直接排走，不能使资源再利 用。
本发明提供一种充分利用卫生间下沉地面防水和节水施工一体化 的废水再利用方法，尤其是利用卫生间下沉空间储存废水使废水重新 再利用的方法和装置。
本发明解决其技术问题采用的技术方案是：1卫生间下沉地面防 水采用5毫米聚氯乙烯塑料板，把塑料板进行无缝焊接再卫生间地面 全部防漏施工，或使用其他防水材料;2.把所有洗涤用具的排水通过 排水管集中过滤沉淀处理和紫外线杀菌，再次集中利用;3.卫生间地 面基层采用架空配式地面基层，可采用预制钢筋混泥土板地面基层或 采用硬塑料地面基层。
本发明的有益效果是：充分利用卫生间下沉地面空间储存废水， 使废水再次利用，节约用水，卫生间防水和节水施工一体化可节约投 资，采用装配式地面基层，可在卫生间墙面装修完毕后，再进行卫生 间下沉地面防水和节水一体化施工，施工时各种工种干扰少。
