申请日2009.07.09
公开(公告)日2009.11.25
IPC分类号C02F3/30; C02F3/32; C02F9/14
摘要
本发明涉及一种毛细管复合式污水处理装置。包括埋于地下的预处理装置、毛细管润湿式污水处理装置和回用水池三部分，其特征是预处理装置包括由PVC管依次连通的格栅池、厌氧生物池、沉淀池和集水池;毛细管润湿式污水处理装置包括槽体及槽体上部进水管与出水管周围的精滤层，且自槽体底向上依次为砂与粘土层、卵石层、布水管网、活性滤层、碎石层和表面植被。其结构合理，无能耗，不影响地表土壤的耕作，不散发气味，便于普及推广。一次性投资仅为常规二级处理方法的1/4～1/3，运行费用低于1/5，甚至无费用。出水水质达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准和《生活杂用水水质标准》(CJ25.1-89)要求，而用于浇灌草坪、农田等。
权利要求书

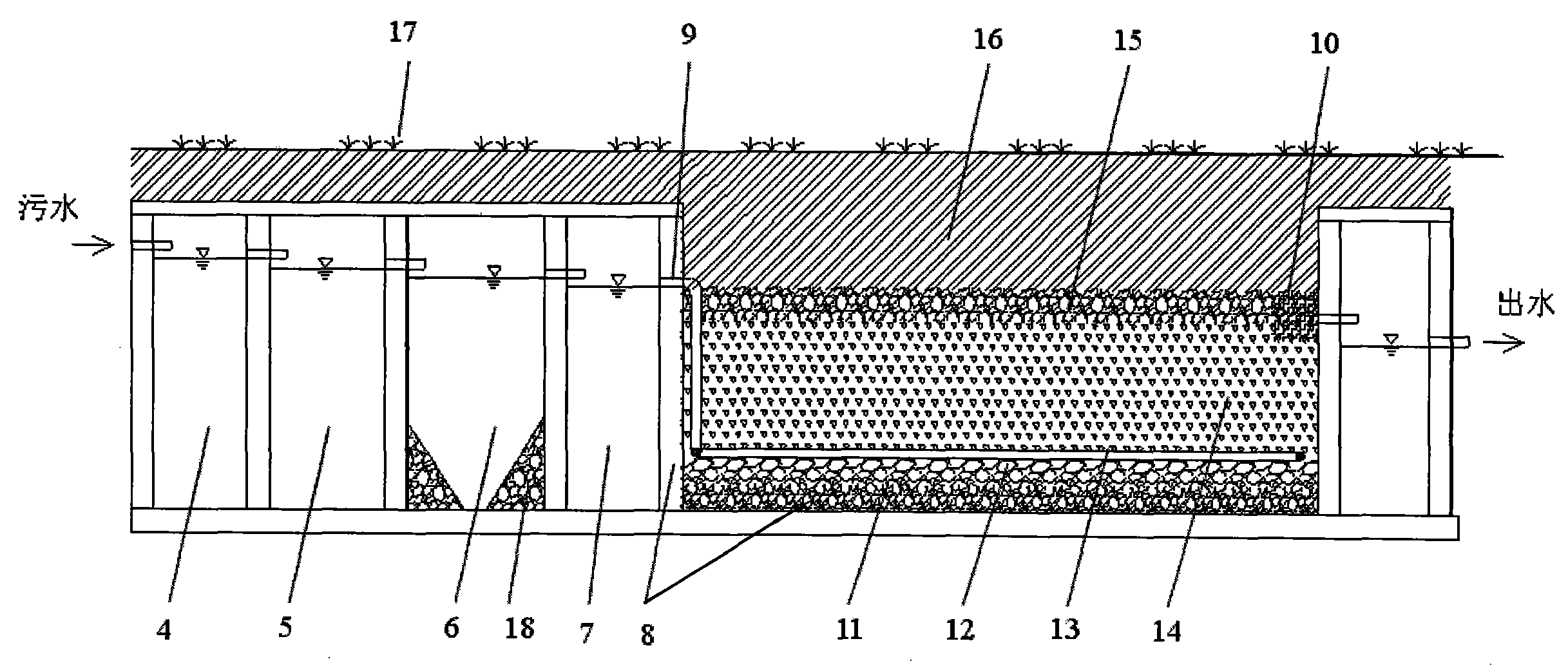

1、一种毛细管复合式污水处理装置，包括池体均为地下式钢筋混凝土 结构，池体间预埋PVC管连通的预处理装置(1)、毛细管润湿式污水处理 装置(2)和回用水池(3)三部分，其特征在于预处理装置(1)包括由 PVC管依次连通的格栅池(4)、厌氧生物池(5)、沉淀池(6)和集水池 (7);毛细管润湿式污水处理装置(2)包括槽体(8)及槽体(8)上部进 水管(9)与出水管周围的精滤层(10)，且自槽体(8)由下向上依次为砂 与粘土层(11)、卵石层(12)、与槽体(8)尺寸相应的布水管网(13)、 活性滤层(14)、碎石层(15)、粘土层(16)和地表植被(17);其中精滤 层(10)由煤渣和木屑以3∶1混合而成。
2、如权利要求1所述的毛细管复合式污水处理装置，其特征在于上述 沉淀池(6)中装填塑料管(18)。
3、如权利要求1所述的毛细管复合式污水处理装置，其特征在于上述 活性滤层(14)由砂与粘土、煤渣、木屑、空金属罐按10∶8∶2∶1比例 混合而成，厚度为500～1000mm，空金属罐为圆柱体，直径60～80mm， 高度120～150mm。
4、如权利要求1所述的毛细管复合式污水处理装置，其特征在于上述 卵石层(12)的厚度在200～300mm范围内，铺设的卵石尺度是Φ20～ 80mm。
5、如权利要求1所述的毛细管复合式污水处理装置，其特征在于上述 布水管网(13)是管内平行或交错连通的、上部有若干小孔(19)的管状 体，其管径D=50～75mm。
6、如权利要求5所述的毛细管复合式污水处理装置，其特征在于上述 小孔(19)是沿管状体两侧向下45°的孔，小孔(19)的横向间距为30～ 50mm，孔径为3～6mm。
7、如权利要求1所述的毛细管复合式污水处理装置，其特征在于上述 槽体(8)由塑料PVC板或钢筋混凝土现浇板制成。
8、如权利要求7所述的毛细管复合式污水处理装置，其特征在于上述 槽体(8)内敷设双层防水薄膜。
9、如权利要求1或7所述的毛细管复合式污水处理装置，其特征在于 上述槽体(8)是直接用多层防水薄膜代替的槽体。
说明书
一种毛细管复合式污水处理装置
技术领域
本发明属于污水处理设备，具体说是一种毛细管复合式污水处理装置。
背景技术
农村生活污水的处理与利用已经成为我国社会主义新农村建设的突出环境 问题之一，近年来，国家已投入大量的财力开展农村生活污水处理设施的建设。 受农村的经济发展水平、基础设施、管理体制与能力等因素的影响，已建成的 生活污水处理设施普遍存在运行率低、运行费用高以及一次性投资过大，建设 成本过高等现象。此外，现行技术处理后的排水虽然基本能够达到《城镇污水 处理厂污染物排放标准》(GB18918-2002)二级标准要求，但是不能满足《生 活杂用水水质标准》(CJ25.1-89)的要求，难以实现污水的资源化利用，形成 了再生水资源的浪费，无法有效解决污水处理设施及其周边区域的水资源短缺 及水环境污染问题。
发明内容
为了克服现有污水处理技术的不足，本发明提供一种小型生活污水处理装 置——毛细管复合式污水处理装置。
本发明是针对农村人口居住分散、污水排放量少及远离市政排水管网的现 状，为广大农村地区、自然保护区、风景名胜区、独立公共设施(高速公路收 费站、度假村等)及其他远离市政管网的分散居民点专门设计的污水处理装置， 具有占地面积小、处理效果好、基建和运行费用低的优点，其排水中的主要污 染物COD、BOD、SS、氨氮等能够满足《城镇污水处理厂污染物排放标准》 (GB18918-2002)一级A标准和《生活杂用水水质标准》(CJ25.1-89)要求， 同时具有较好的脱氮除磷功能，在有效解决水环境污染问题的同时，提高水资 源利用率，有效改善了处理装置周边区域的水环境质量和水资源短缺问题。
本发明的技术方案，包括池体均为地下式钢筋混凝土结构，池体间预埋的 PVC管连通的预处理装置、毛细管润湿式污水处理装置和回用水池三部分，其 特征在于预处理装置包括由PVC管依次连通的格栅池、厌氧生物池、沉淀池和 集水池;毛细管润湿式污水处理装置包括槽体及槽体上部进水管与出水管周围 的精滤层，且自槽体底层至顶层依次为砂与粘土层、卵石层、与槽体尺寸相应 的布水管网、活性滤层、碎石层、粘土层和地表植被。
上述活性滤层由砂与粘土、煤渣、木屑、空金属罐按10∶8∶2∶1混合而 成，厚度为500～1000mm，空金属罐为圆柱体，直径60～80mm，高度120～ 150mm。
上述卵石层厚度在200～300mm范围内，铺设的卵石尺度是Φ20～80mm。
上述布水管网是管内平行或交错连通的、上部有若干小孔的管状体，其管 径D=50～75mm。
上述槽体由塑料PVC板或钢筋混凝土现浇板制成。
本发明结构合理，基本无动力消耗，成本低，易于实施，利于普及推广。 整个装置埋于地下，受外界环境条件影响小，冬季可照常运行，不影响地表土 壤的使用，表面也可以结合景观绿化，种植草坪，美化环境;整个系统密闭运 行，不散发气味。一次性投资仅为常规二级处理方法的1/4～1/3，运行费用低于 常规处理的1/5，甚至无费用，既可替代常规处理，又可作为常规处理后的污水 深度处理技术。处理后的排水中主要污染物COD、BOD、SS、氨氮等均可以满 足《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准，和《生 活杂用水水质标准》(CJ25.1-89)的要求，同时具有很好的脱氮除磷功能。因此 实现对生活污水的充分净化和水、肥资源的循环利用，达到污水的处理与利用 相结合的目的，出水可用于浇灌草坪、农田等，为缺水地区提供第二水源。
