申请日2009.07.10
公开(公告)日2011.01.16
IPC分类号C02F3/34
摘要
Abstract： The present invention provides a mixing method for a sewage treatment pond and its apparatus mainly introducing the sewage to be purify treated and treated into a sewage treatment pond and accumulating the sewage to reach a level height; then disposing a water supply component on the sewage water level near the location of an operation hole of the sewage treatment pond, the water supply component having an external pressurized water source introducing section, an extension pipe and a water feeding inlet; introducing water having pressure into the sewage treatment pond by means of the external pressurized water source introducing section; then guiding the water having pressure to the water feeding inlet through the extension pipe and spraying water flow toward the sewage through the water feeding inlet to agitate the sewage to achieve the objects and advantages of adequately and uniformly mixing the sewage with microorganisms and enhancing the sewage decomposition performance. Furthermore the design of disposing the aforementioned water supply component on sewage water level and near the location of the operation hole has the advantages of repairing and conveniently replacing the water supply component. Abstract_Original: 本發明係提供一種污水處理池混合方法及其裝置，其主要係將欲淨化處理之汙水導入一污水處理池中，並令該汙水蓄積一水位高度;復於汙水液面上臨近該污水處理池之作業孔位置處設有供水構件，該供水構件具有外部壓力水源導入部、延伸管段及注水口;藉該外部壓力水源導入部以引入該污水處理池外部具有壓力之水液;復藉由該延伸管段將該具有壓力之水液導引至注水口，並透過注水口朝汙水中噴注水流，藉此以攪拌污水，達到令污水與微生物能夠充分混合均勻、增進污物分解效能之目的及優點，且所述供水構件設置於汙水液面上且臨近作業孔位置處之設計，更具有令供水構件之維修、更換作業更加方便之優點與實用進步性。
权利要求书
一種污水處理池混合方法，包括：a、將欲淨化處理之汙水導入一污水處理池中，並令該汙水蓄積有一水位高度狀態;b、於該污水處理池所蓄積的汙水液面上臨近該污水處理池之作業孔位置處設有至少一供水構件，且令該供水構件設有一外部壓力水源導入部、一延伸管段以及至少一注水口;c、藉由該供水構件之外部壓力水源導入部以引入該污水處理池外部具有壓力之水液;d、藉由該供水構件之延伸管段將該具有壓力之水液導引至該注水口，復透過該注水口朝該汙水中噴注水流，藉此以攪拌污水，達到令污水、污泥(浮渣、底泥)與微生物相關產品能夠充分混合均勻、增進污物分解效能之目的。
依據申請專利範圍第1項所述之污水處理池混合方法，並包括一驅動手段以令該供水構件得以產生旋轉運動，以令該注水口噴注水流時能夠同步伴隨著圓周循環位移運動。
依據申請專利範圍第1項所述之污水處理池混合方法，其中該污水處理池所蓄積的汙水臨近液面處係為一浮渣層，以使該供水構件之注水口設置高度係對應於該浮渣層所屬高度範圍內。
依據申請專利範圍第1項所述之污水處理池混合方法，其中該供水構件之注水口設置高度係對應於該汙水總高度的置中高度範圍內。
依據申請專利範圍第1項所述之污水處理池混合方法，其中該供水構件之注水口設置高度係對應於該汙水液面高度上方位置處，復令該注水口朝向汙水之方向。
依據申請專利範圍第1項所述之污水處理池混合方法，其中該供水構件係藉由組設幫浦的手段，以令該外部壓力水源導入部能夠引入該污水處理池外部具有壓力之水液。
依據申請專利範圍第1項所述之污水處理池混合方法，其中該污水處理池外部具有壓力之水液，係可容置蓄積於一高處容置部，以藉由該高處容置部與污水處理池之間所存在的高度落差，以令所述水液具有可供使用之壓力值。
依據申請專利範圍第1項所述之污水處理池混合方法，其中該供水構件係為一固定角度設置型態，令其注水口係常態朝固定方向噴注水流者。

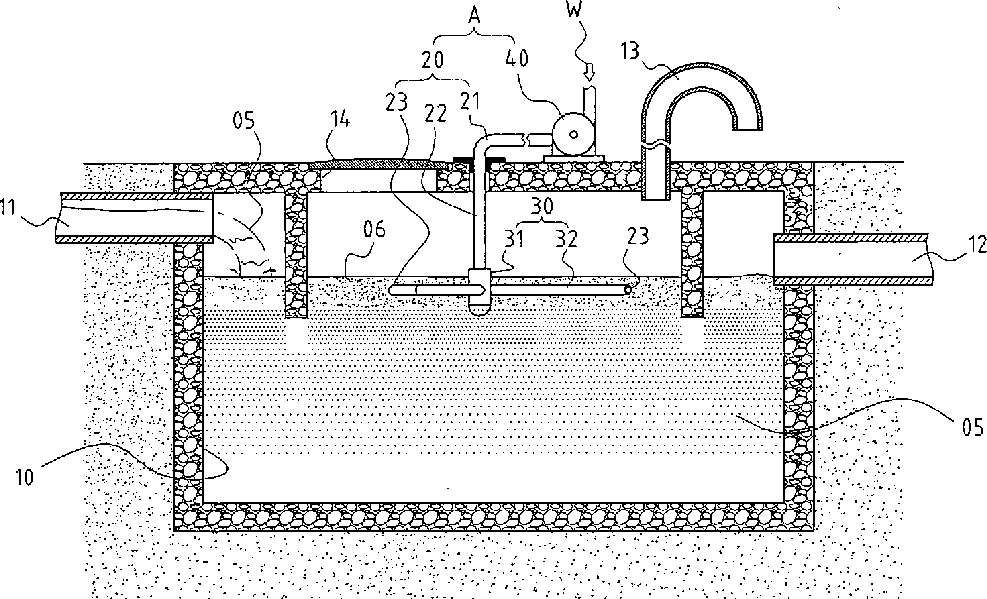

一種污水處理池混合裝置，所述混合裝置係組設於一污水處理池中，藉以達到一種水流驅動式均勻攪拌混合之污水處理形式;該污水處理池包括一入水口、一出水口、一溢流通氣口以及可啟閉之一作業孔;該混合裝置主要包含一供水構件，該供水構件包括：一外部壓力水源導入部，設於該污水處理池之汙水液面上臨近該作業孔位置處，藉以引入該污水處理池外部具有壓力之水液;一延伸管段，其頂端係與該外部壓力水源導入部相連通，該延伸管段之底端則朝該污水處理池之汙水液面方向延伸;至少一注水口，係連設於該延伸管段底端，以使所述具有壓力之水液由該外部壓力水源導入部引入後，得經過該延伸管段再透過該注水口噴注水流至該污水處理池之汙水中。
依據申請專利範圍第9項所述之污水處理池混合裝置，其中該混合裝置並包括一驅動構件，藉以驅使該供水構件延伸管段底端所設注水口產生圓周循環位移運動。
依據申請專利範圍第10項所述之污水處理池混合裝置，其中該驅動構件，係為樞組於該延伸管段底端與注水口之間的一旋轉頭以及由該旋轉頭側向凸伸的至少一曲型導轉管所構成，以使所述注水口係設於各該曲型導轉管之端部。
依據申請專利範圍第9項所述之污水處理池混合裝置，其中該外部壓力水源導入部並設置有幫浦，以使引入該污水處理池之外部水液具有壓力。
依據申請專利範圍第9項所述之污水處理池混合裝置，其中該污水處理池之上方一高度位置處係設有一高處容置部，以供容置蓄積所述水液之用，俾藉由該高處容置部與污水處理池之間所存在的高度落差，以令所述引入該污水處理池之外部水液具有壓力。
依據申請專利範圍第9項所述之污水處理池混合裝置，其中該污水處理池所蓄積的汙水臨近液面處係為一浮渣層，以使該供水構件之注水口設置高度係對應於該浮渣層所屬高度範圍內。
依據申請專利範圍第9項所述之污水處理池混合裝置，其中該供水構件之注水口設置高度係對應於該汙水總高度的置中高度範圍內。
依據申請專利範圍第9項所述之污水處理池混合裝置，其中該供水構件之注水口設置高度係對應於該汙水液面高度上方位置處，復令該注水口朝向汙水之方向。
依據申請專利範圍第9項所述之污水處理池混合裝置，其中該供水構件係為一固定角度設置型態，令其注水口係常態朝固定方向噴注水流者。
依據申請專利範圍第9項所述之污水處理池混合裝置，其中該供水構件之注水口係為直管狀型態，且令各注水口與該延伸管段之間為垂直或具有傾斜角度之型態者。
依據申請專利範圍第18項所述之污水處理池混合裝置，其中該具有直管狀型態注水口之供水構件係為固定式或旋轉式結構型態者。
说明书
污水處理池混合方法及其裝置
本發明係關於一種污水處理池;特別是指污水處理池之污水與微生物相關產品相混合之方法及其裝置的創新設計。
按，目前的污水處理技術，依照所欲處理的污物型態(如家庭污水、糞尿廢水、工業廢水等)不同而有所差異，以家庭污水之處理而言，通常依處理程度不同可分為初級處理、二級處理及三級處理。其中初級處理乃藉由物理沈澱或浮除作用以去除或榨碎污水中較大的固體物，使污水中大部份可沈降物或懸浮固體去除，若配合化學加藥沈澱，則膠狀物質亦可去除。二級處理是污水經初級處理沈澱後的污水，再經曝氣池及最終沈澱池或其他好氧性生物處理及最終沉澱池處理後才予以放流，其中分離之污泥一部分廢棄，另一部份則令其迴流至曝氣槽內，以保持曝氣槽內一定的微生物量。而所述三級處理，其污水係直接利用物理或化學處理以獲得良好的水質處理效果，或可利用特別的生物處理設備以去除特殊不純物。
承上，污水處理過程中，縱使是在所述初級處理過程中，亦有業者採用所謂曝氣手段，而所述曝氣手段，是透過供應氣泡的方式令微生物相關產品與污水均勻混合，藉以加速污水被微生物分解之效率;然而，此種曝氣混合手段雖確實能夠達到預期混合成效，但卻相對衍生出一些問題點，其為人所詬病之處，即是因為曝氣混合過程中，污水液面會不斷冒出空氣，而這些空氣會挾帶著污水所產生的惡臭氣味向外飄散，污水處理槽雖然多為封閉於地底的設置型態，但仍舊必須留設有排氣通道、溢流通道、維修人孔通道等通往地面，因此前述挾帶惡臭的空氣就會通過該等通道飄散至外部環境中，進而造成嚴重而惱人的空氣污染問題，此種問題若發生在四處無人的郊外偏僻環境中，其不良影響尚可降至最低，但是對於人口稠密都會區中的公寓大樓而言，若採用此種習知曝氣混合手段來處理污水，顯因衍生嚴重空氣污染問題而難以令人長期忍受，故絕非最適當的作法。
再者，初級處理中主要藉厭氧微生物來分解高濃度沉澱污泥，故初級處理池需保持厭氧狀態才能發揮微生物分解功能。然而，在初級處理池中以習知曝氣混合手段產生污水擾動效果時，除了會產生大量臭味，更會因曝氣時提供的氧氣造成其厭氧環境的破壞，失去厭氧微生物分解污泥功能之缺憾。
是以，針對上述習知污水處理手段方法所存在之問題點，如何研發出一種更具理想實用性之創新設計，實有待相關業界再加以思索突破之目標及方向者。
有鑑於此，發明人本於多年從事相關產品之製造開發與設計經驗，針對上述之目標，詳加設計與審慎評估後，終得一確具實用性之本發明。
本發明之主要目的，係在提供一種污水處理池混合方法及其裝置，其所欲解決之問題點，係針對如何研發出一種更具理想實用性之污水處理裝置及方法為目標加以思索突破者;所述混合裝置係組設於一污水處理池中以達到一種水流驅動式均勻攪拌混合之污水處理形式;該污水處理池包括入水口、出水口、溢流通氣口及作業孔;本發明解決問題之技術特點，主要在於該混合裝置係包含一供水構件，且該供水構件包括：一外部壓力水源導入部，設於污水處理池之汙水液面上臨近該作業孔位置處，藉以引入污水處理池外部具有壓力之水液;一延伸管段，其頂端係與外部壓力水源導入部相連通，該延伸管段底端則朝污水處理池之汙水方向延伸;至少一注水口，係連設於延伸管段底端，以使所述具有壓力之水液由該外部壓力水源導入部引入後，得經過延伸管段再透過注水口噴注水流至汙水中;藉此創新獨特設計，使本發明對照先前技術而言，大致可達到如下之優點：
其一、提供一種水流驅動式攪拌混合之污水處理形式，藉以可更有效率地攪拌污水，達到令污水與微生物能夠更加充分混合均勻、增進污物分解效能之優點。
其二、相較於習知曝氣混合手段，本發明所揭水流驅動式攪拌混合之污水處理形式，無氣泡之產生，故可大幅減降污水惡臭氣味向外飄散之程度而更加環保。
其三、所述供水構件設置於汙水液面上且臨近作業孔位置處之設計，更具有令供水構件之維修、更換作業更加方便之優點與實用進步性。
