申请日2009.07.15
公开(公告)日2010.03.31
IPC分类号C02F1/48; C02F9/12
摘要
本实用新型涉及一种循环旁流综合水处理装置，本实用新型包括电机、V型网、刷子、过滤筒、一级进水口、一级出水口、二级进水口、一级排污口、二级排污口、二级出水口、阳极棒、污垢收集桶、电控阀和电场处理室，其中：过滤筒中设置有V型网，刷子安装在过滤筒的中轴上，电机带动刷子绕中轴旋转;过滤筒通过一级进水口与循环水系统相通;电场处理室通过二级出水口与循环水系统相通。本实用新型的特点：在高浓缩倍数条件下运行时，相比于其它全流式水处理器，该设备补水量少，排污水量少，具有节水的特点，具有抑制水藻、除垢、防垢、除锈、防腐等优点;本实用新型自动运行，无需人员值守。
权利要求书

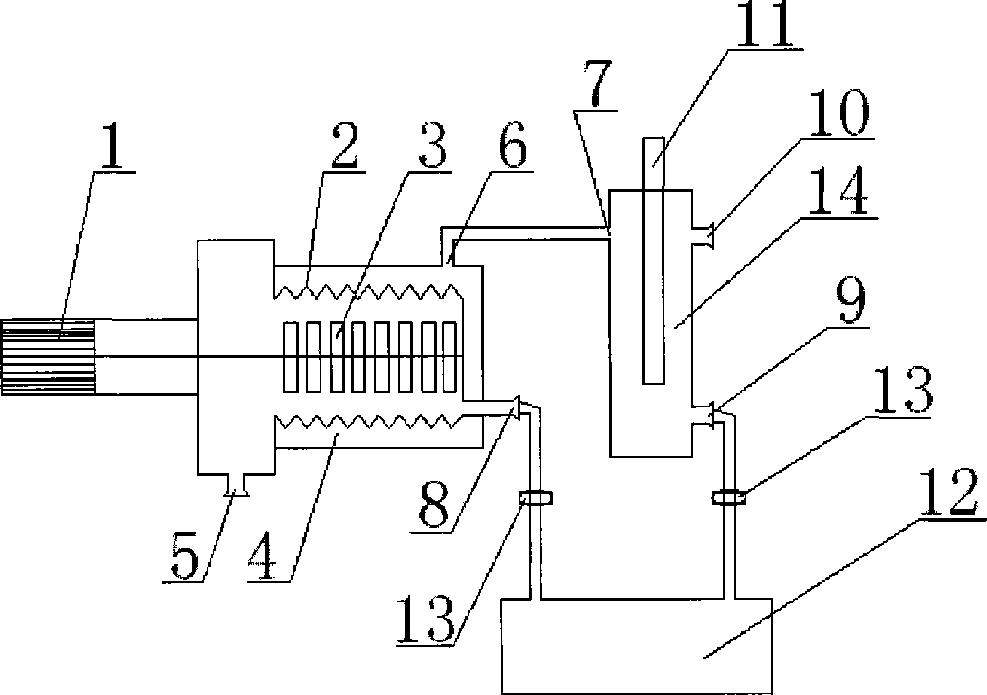

1、循环旁流综合水处理装置，包括电机(1)、V型网(2)、刷子(3)、过 滤筒(4)、一级进水口(5)、一级出水口(6)、二级进水口(7)、一级排污口 (8)、二级排污口(9)、二级出水口(10)、阳极棒(11)、污垢收集桶(12)、 电控阀(13)和电场处理室(14)，其特征在于：过滤筒(4)中设置有V型网 (2)，刷子(3)安装在过滤筒(4)的中轴上，电机(1)带动刷子(3)绕中 轴旋转;过滤筒(4)通过一级进水口(5)与循环水系统相通;过滤筒(4) 依次通过一级出水口(6)、管道、二级进水口(7)与电场处理室(14)相通; 阳极棒(11)位于电场处理室(14)之中，电场处理室(14)依次通过二级排 污口(9)、管道、电控阀(13)与污垢收集桶(12)相通;过滤筒(4)的滤 芯依次通过一级排污口(8)、管道、电控阀(13)与污垢收集桶(12)相通; 电场处理室(14)通过二级出水口(10)与循环水系统相通。
说明书
循环旁流综合水处理装置
技术领域
本实用新型涉及一种综合水处理装置，特别是一种循环旁流综合水处理装 置。
背景技术
工业、民用水系统中普遍存在着各类问题，如藻类繁殖、细菌生长、生锈、 结垢、淤泥堆积、水质发臭等，国内外的大批专家学者和科研院校为解决这些 难题进行了大量的研究和实践，也开发出如电子水处理器、防腐仪、灭菌仪等 专业处理设备，这些设备或多或少都存在着某些局限性或缺陷，如处理繁琐、 不彻底，效果不尽理想，运行费用高等。传统的水处理通常需要对整个循环水 系统的水进行处理，因而处理效率低下。
发明内容
本实用新型的目的在于保持循环冷却水质，使循环水系统在满足浓缩倍速 的条件下有效和经济地运行。在高浓缩倍数条件下运行时，相比于其它全流式 水处理器，该设备补水量少，排污水量少，具有节水的特点，同时无需加药， 不改变原来水系统特点，即能解决彻底。
本实用新型的技术方案为：
循环旁流综合水处理装置，包括电机、V型网、刷子、过滤筒、一级进水 口、一级出水口、二级进水口、一级排污口、二级污口、二级出水口、阳极棒、 污垢收集桶、电控阀和电场处理室，其中：过滤筒中设置有V型网，刷子安装 在过滤筒的中轴上，电机带动刷子绕中轴旋转;过滤筒通过一级进水口与循环 水系统相通;过滤筒依次通过一级出水口、管道、二级进水口与电场处理室相 通;阳极棒位于电场处理室之中，电场处理室依次通过二级排污口、管道、电 控阀与污垢收集桶相通;过滤筒的滤芯依次通过一级排污口、管道、电控阀与 污垢收集桶相通;电场处理室通过二级出水口与循环水系统相通。
本实用新型的优点在于：保持循环冷却水质，使循环水系统在满足浓缩倍 速的条件下有效和经济地运行。在高浓缩倍数条件下运行时，相比于其它全流 式水处理器，该设备补水量少，排污水量少，具有节水的特点，同时无需加药， 不改变原来水系统特点就可以杀灭水中细菌、抑制水藻。并有除垢、防垢、除 锈、防腐去除悬浮物、黄锈水、淤泥降低浊度除臭、除异味、防设备管道腐蚀 的优点;本实用新型采用微电脑控制，自动运行，无需人员值守。
本实用新型循环旁流综合水处理装置是一套真正意义上的可自动排污过 滤及除垢防垢、杀菌灭藻的理想设备。
