申请日2009.04.24
公开(公告)日2010.02.10
IPC分类号C02F9/14; C02F3/12; C05F7/00; C02F11/12; C02F3/10
摘要
本实用新型涉及一种废水处理系统，尤其是涉及一种羽绒废水处理系统。其主要是解决现有技术所存在的处理方法过于烦杂，无法使用于大部分羽绒行业的废水处理，并且由于没有去除羽绒的装置，废水中含有的羽毛、羽绒会进入废水处理装置，增加了水处理过程中的负荷等的技术问题。本实用新型包括可通羽绒废水的预曝调节池，预曝调节池连接有污水提升泵，污水提升泵连接有可过滤羽绒羽毛的捞毛回收装置，捞毛回收装置连接有接触氧化池，接触氧化池内设有填料，接触氧化池出口连接有斜管沉淀池，斜管沉淀池底部设有沉淀区，沉淀区连接污泥干化池，斜管沉淀池的出水口连接快滤池，快滤池连接清水外排池。
权利要求书

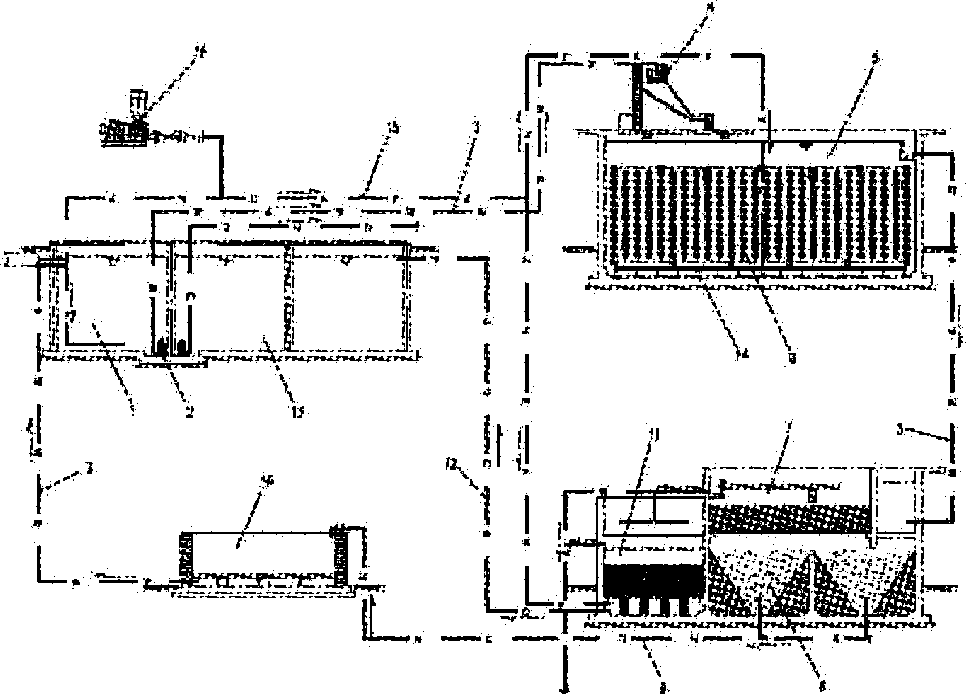

1.一种羽绒废水处理系统，包括可通羽绒废水的预曝调节池(1)， 预曝调节池连接有污水提升泵(2)，其特征在于所述的污水提升泵(2)通过污水 管(3) 连接有可过滤羽绒羽毛的捞毛回收装置(4)，捞毛回收装置连接有接触氧化池(5)，接触 氧化池内设有填料(6)，接触氧化池出口通过污水管连接有斜管沉淀池(7)，斜管沉淀池 底部设有沉淀区(8)，沉淀区通过污泥管(9)连接污泥干化池(10)，斜管沉淀池的出水 口连接快滤池(11)，快滤池通过清水管(12)连接清水外排池(13)。
2.根据权利要求1所述的羽绒废水处理系统，其特征在于所述的预曝 调节池(1)、接触氧化池(5)、快滤池(11)的底部都设有可变微孔曝气软管(14)，可 变微孔曝气软管通过空气管(15)连接风机(16)。
3.根据权利要求1或2所述的羽绒废水处理系统，其特征在于所述的 捞毛回收装置(4)设在接触氧化池(5)的上部，其包括有溢出池，溢出池下部设有倾斜设 置的通道连接接触氧化池。
4.根据权利要求1或2所述的羽绒废水处理系统，其特征在于所述的 污泥干化池(10)通过污水管(3)连接预曝调节池(1)。
5.根据权利要求3所述的羽绒废水处理系统，其特征在于所述的污泥 干化池(10)通过污水管(3)连接预曝调节池(1)。
说明书
羽绒废水处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其是涉及一种对羽绒废水处理系统等结构的改良 。
背景技术
废水中携带的羽毛羽绒不仅造成了原料流失，而且影响了水的感观性状、增加了水处理 过程中的负荷。中国专利公开了一种废水处理的方法(公开号：CN 101085695A)，其包括 如下步骤：分类：将排放的废水分类为高浓度废水和低浓度废水两类集装;高浓度废水前置 处理：气浮物化：将集装的高浓度废水经过气浮物化形成低浓度废水和浓悬浮液;澄清分层 ：浓悬浮液经过澄清分层形成低浓度废水和固相悬浮液，澄清分层聚合剂为碱式氯化铝：压 滤：固相悬浮液经过自压压滤分离成低浓度废水和排放污泥;PH调节和生化处理：低浓度废 水进入PH调节蓄水池进行常规PH调节后再进行常规生化处理，分离成初级排放水和活性污泥 ，活性污泥经过自压压滤分离成排放污泥和压滤废水，压滤废水回入PH调节蓄水池再处理; 化学处理：初级排放水经过加药釜、反应釜、净水釜形成终级排放水，加药釜加入的化学处 理药剂为次氯酸钠或碱式氯化铝;化学处理中的加药釜装有加热装置，加热形式可以是太阳 能、蒸汽或电加热。化学处理中的反应釜可以是4个组成，反应釜和净水釜之间增加过滤釜 ，过滤釜可以是2个，过滤填料为卵石、石英砂和活性炭;自压压滤是将活性污泥灌入编织 袋内，通过活性污泥自重压滤将废水滤压出编织袋外形成排放污泥。但这种处理方法只能处 理方法过于烦杂，无法使用于大部分纺织行业的废水处理，并且由于没有去除羽绒的装置， 废水中含有的羽毛、羽绒会进入废水处理装置，增加了水处理过程中的负荷。
实用新型内容
本实用新型需要解决的技术问题是提供一种羽绒废水处理系统，其主要是解决现有技术 所存在的处理方法过于烦杂，无法使用于大部分羽绒行业的废水处理，并且由于没有去除羽 绒的装置，废水中含有的羽毛、羽绒会进入废水处理装置，增加了水处理过程中的负荷等的 技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的羽绒废水处理系统，包括可通羽绒废水的预曝调节池，预曝调节池连接有 污水提升泵，其特征在于所述的污水提升泵通过污水管连接有可过滤羽绒羽毛的捞毛回收装 置，捞毛回收装置连接有接触氧化池，接触氧化池内设有填料，接触氧化池出口通过污水管 连接有斜管沉淀池，斜管沉淀池底部设有沉淀区，沉淀区通过污泥管连接污泥干化池，斜管 沉淀池的出水口连接快滤池，快滤池通过清水管连接清水外排池。捞毛回收装置能够过滤去 除废水中残留的羽毛、羽绒，避免羽毛与羽绒在生物接触氧化池中截留在填料上，减少羽绒 在出水中的含量，同时也提高了羽绒的回收率。接触氧化池采用结构简单、操作简便的推流 式结构，当系统运行到一段时间后，池内将有大量的活性污泥，大部分污泥以生物膜的形式 附着生长在填料上，用生物膜法相对来说可以用来处理浓度较高的废水，具有较强的抗冲击 负荷能力。快滤池内可以通过池内石英砂和卵石等滤料对污水进行过滤。
作为优选，所述的预曝调节池、接触氧化池、快滤池的底部都设有可变微孔曝气软管， 可变微孔曝气软管通过空气管连接风机。可变微孔曝气器一方面可以对废水进行初步的氧化 反应，去除废水中部分易氧化物质，另一方面通过曝气可以均化废水的水质，使废水水质能 相对地保持稳定。
作为优选，所述的捞毛回收装置设在接触氧化池的上部，其包括有溢出池，溢出池下部 设有倾斜设置的通道连接接触氧化池。水可从溢出池溢出进入到接触氧化池内，而羽毛羽绒 则被留在溢出池内，从而形成分离。
作为优选，所述的污泥干化池通过污水管连接预曝调节池。污泥干化池上部的上清液可 以回流至污泥干化池处理。
因此，本实用新型具有能够去除、回收废水中的羽毛，通过回收流失的羽毛羽绒以及重 复利用废水，大大减少生产成本，使得污水处理设施的运行可以在一定程度上产生很好的经 济效益，结构简单、合理等特点。
