申请日2009.04.24
公开(公告)日2010.02.10
IPC分类号C02F9/02; C02F1/40; C02F103/30; C02F1/24; C02F11/12; C02F1/52
摘要
本实用新型涉及一种废水处理系统，尤其是涉及一种纺织废水处理及回用系统。其主要是解决现有技术所存在的废水处理方法过于烦杂，无法使用于大部分纺织行业的废水处理，并且由于没有隔油装置，废水中含有少量的油类物质会进入废水处理装置，较难分离等的技术问题。本实用新型包括可通入纺织废水的格栅隔油池，格栅隔油池连接有集水调节池，集水调节池上设有污水提升泵，污水提升泵通过污水管连接有气浮池，气浮池出口通过污水管连接有反应沉淀池，反应沉淀池上部通过药剂管连接有药剂槽，反应沉淀池下部设有沉淀区;反应沉淀池通过污水管连接有过滤池，过滤池通过污水管连接清水贮存池;气浮池与沉淀区都通过污泥管与污泥池连通。
权利要求书

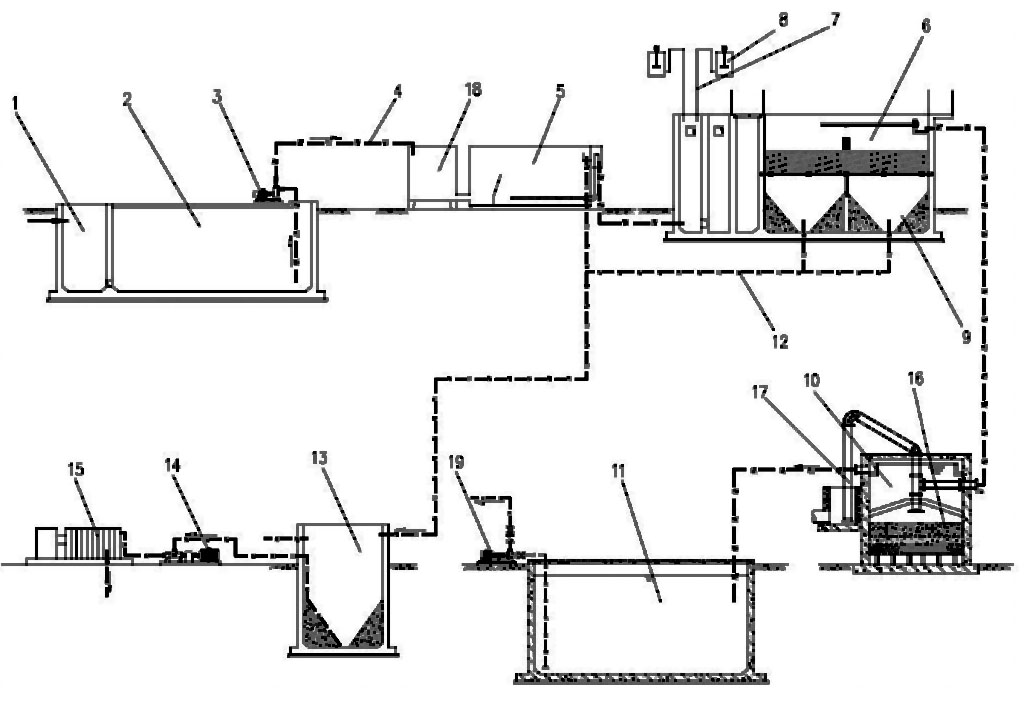

1.一种纺织废水处理及回用系统，包括可通入纺织废水的格栅隔油 池(1)，其特征在于所述的格栅隔油池(1)连接有集水调节池(2)，集水调节池上设有 污水提升泵(3)，污水 提升泵通过污水管(4)连接有气浮池(5)，气浮池出口通过污水 管连接有反应沉淀池(6)，反应沉淀池上部通过药剂管(7)连接有药剂槽(8)，反应沉 淀池下部设有沉淀区(9);反应沉淀池(6)通过污水管连接有过滤池(10)，过滤池通过 污水管连接清水贮存池(11);气浮池(5)与沉淀区(9)都通过污泥管(12)与污泥池( 13)连通。
2.根据权利要求1所述的纺织废水处理及回用系统，其特征在于所述 的污泥池(13)通过污泥管(12)连接有气动隔膜泵(14)，污泥泵(14)出口连接有污泥 压滤机(15)。
3.根据权利要求2所述的纺织废水处理及回用系统，其特征在于所述 的污泥池(13)通过污水管(4)与集水调节池(2)连通。
4.根据权利要求2所述的纺织废水处理及回用系统，其特征在于所述 的污泥压滤机(15)通过污水管(4)与集水调节池(2)连通。
5.根据权利要求1或2或3或4所述的纺织废水处理及回用系统，其特 征在于所述的过滤池(10)为无阀过滤池，池内设有过滤层(16)，过滤层上方设有虹吸外 排管(17)连通外排管。
6.根据权利要求1或2或3或4所述的纺织废水处理及回用系统，其特 征在于所述的污水提升泵(3)通过污水管(4)连接有反应桶(18)，反应桶底部与气浮池 (5)底部连通。
7.根据权利要求1或2或3或4所述的纺织废水处理及回用系统，其特 征在于所述的反应沉淀池(6)内设有填料层，反应沉淀池底部的沉淀区(9)为2个。
8.根据权利要求1或2或3或4所述的纺织废水处理及回用系统，其特 征在于所述的清水贮存池(11)通过水管连接有可将池水送至各车间回用的水泵(19)。
说明书
纺织废水处理及回用系统
技术领域
本实用新型涉及一种废水处理系统，尤其是涉及一种对纺织废水处理及回用系统等结构 的改良。
背景技术
一般纺织行业废水的成份、性质和色度随织物性质而异，也随所使用的染料种类、数量 以及其它化学药剂的变化而变化。一般为油剂含量较多、废水可生化性差等，一般以无机物 污染为主，其中废水中的油剂对于环境的污染加大，如果不处理直接排入农田或水体都会造 成环境的严重污染。中国专利公开了一种废水处理的方法(公开号：CN 101085695A)，其 包括如下步骤：分类：将排放的废水分类为高浓度废水和低浓度废水两类集装;高浓度废水 前置处理：气浮物化：将集装的高浓度废水经过气浮物化形成低浓度废水和浓悬浮液;澄清 分层：浓悬浮液经过澄清分层形成低浓度废水和固相悬浮液，澄清分层聚合剂为碱式氯化铝 ：压滤：固相悬浮液经过自压压滤分离成低浓度废水和排放污泥;PH调节和生化处理：低浓 度废水进入PH调节蓄水池进行常规PH调节后再进行常规生化处理，分离成初级排放水和活性 污泥，活性污泥经过自压压滤分离成排放污泥和压滤废水，压滤废水回入PH调节蓄水池再处 理;化学处理：初级排放水经过加药釜、反应釜、净水釜形成终级排放水，加药釜加入的化 学处理药剂为次氯酸钠或碱式氯化铝;化学处理中的加药釜装有加热装置，加热形式可以是 太阳能、蒸汽或电加热。化学处理中的反应釜可以是4个组成，反应釜和净水釜之间增加过 滤釜，过滤釜可以是2个，过滤填料为卵石、石英砂和活性炭;自压压滤是将活性污泥灌入 编织袋内，通过活性污泥自重压滤将废水滤压出编织袋外形成排放污泥。但这种废水处理方 法过于烦杂，无法使用于大部分纺织行业的废水处理，并且由于没有隔油装置，废水中含有 少量的油类物质会进入废水处理装置，较难分离。
实用新型内容
本实用新型需要解决的技术问题是提供一种纺织废水处理及回用系统，其主要是解决现 有技术所存在的废水处理方法过于烦杂，无法使用于大部分纺织行业的废水处理，并且由于 没有隔油装置，废水中含有少量的油类物质会进入废水处理装置，较难分离等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的纺织废水处理及回用系统，包括可通入纺织废水的格栅隔油池，其特征在 于所述的格栅隔油池连接有集水调节池，集水调节池上设有污水提升泵，污水提升泵通过污 水管连接有气浮池，气浮池出口通过污水管连接有反应沉淀池，反应沉淀池上部通过药剂管 连接有药剂槽，反应沉淀池下部设有沉淀区;反应沉淀池通过污水管连接有过滤池，过滤池 通过污水管连接清水贮存池;气浮池与沉淀区都通过污泥管与污泥池连通。格栅隔油池可以 先将废水中的油类物质去除。废水进入集水调节池可以进行水质水量的调节均化，使水量水 质能相对地保持稳定。气浮池内可以通入药剂，从而与废水进行反应，使得废水中油类及颗 粒物质得以去除，可以降低废水中COD浓度。反应沉淀池内可通过药剂槽通入药剂，与废水 发生絮凝反应，经斜管泥水分离后再进入到过滤池。
作为优选，所述的污泥池通过污泥管连接有气动隔膜泵，污泥泵出口连接有污泥压滤机 。气动隔膜泵可将污泥运送至污泥压滤机，污泥压滤机将污泥压滤成滤饼，然后外运填埋。
作为优选，所述的污泥池通过污水管与集水调节池连通。污泥池上部产生的上清液可以 再回收至集水调节池处再次进行处理。
作为优选，所述的污泥压滤机通过污水管与集水调节池连通。污泥压滤机将污泥压滤后 ，滤出的滤液可经污水管回收至集水调节池处再次进行处理。
作为优选，所述的过滤池为无阀过滤池，池内设有过滤层，过滤层上方设有虹吸外排管 连通外排管。池内处于下方的污水可经外排管排出，而池内处于上方的清水可以送入清水贮 存池内。
作为优选，所述的污水提升泵通过污水管连接有反应桶，反应桶底部与气浮池底部连通 。污水可以在反应桶内先与药剂进行反应，然后再送入气浮池。
作为优选，所述的反应沉淀池内设有填料层，反应沉淀池底部的沉淀区为2个。当系统 运行到一段时间后，接触氧化池内将有大量的活性污泥，大部分污泥以生物膜的形式附着生 长在填料层上，从而处理浓度较高的污水。
作为优选，所述的清水贮存池通过水管连接有可将池水送至各车间回用的水泵。
因此，本实用新型具有可以使用于大部分纺织行业的废水处理，并且再系统前端设置有 格栅隔油池，废水中含有少量的油类物质会被去除，不会进入后续废水处理系统，结构简单 、合理等特点。
