申请日2009.04.24
公开(公告)日2010.02.10
IPC分类号C02F9/04; C02F1/52; C02F103/16; C02F1/74; C02F1/66
摘要
本实用新型涉及一种废水处理系统，尤其是涉及一种金属废水处理及回用系统。其主要是解决现有技术所存在的无法统一对磷化废水、脱脂废水、清洗废水、酸洗废水进行处理，并且在处理污泥较多的废水时，液体不容易与固体分离开来等的技术问题。本实用新型包括格栅井，格栅井连接有磷化废水调节池，磷化废水调节池内连接有药剂罐与磷化废水提升泵，磷化废水提升泵连接有磷化废水一体化设备，磷化废水一体化设备底部设有沉淀区，沉淀区连通污泥干化池;磷化废水一体化设备的过滤区连接有曝气氧化池，曝气氧化池底部设有穿孔曝气管，曝气氧化池连接有二次沉淀池，二次沉淀池与污泥干化池连通，二次沉淀池连通有清水贮存池。
权利要求书

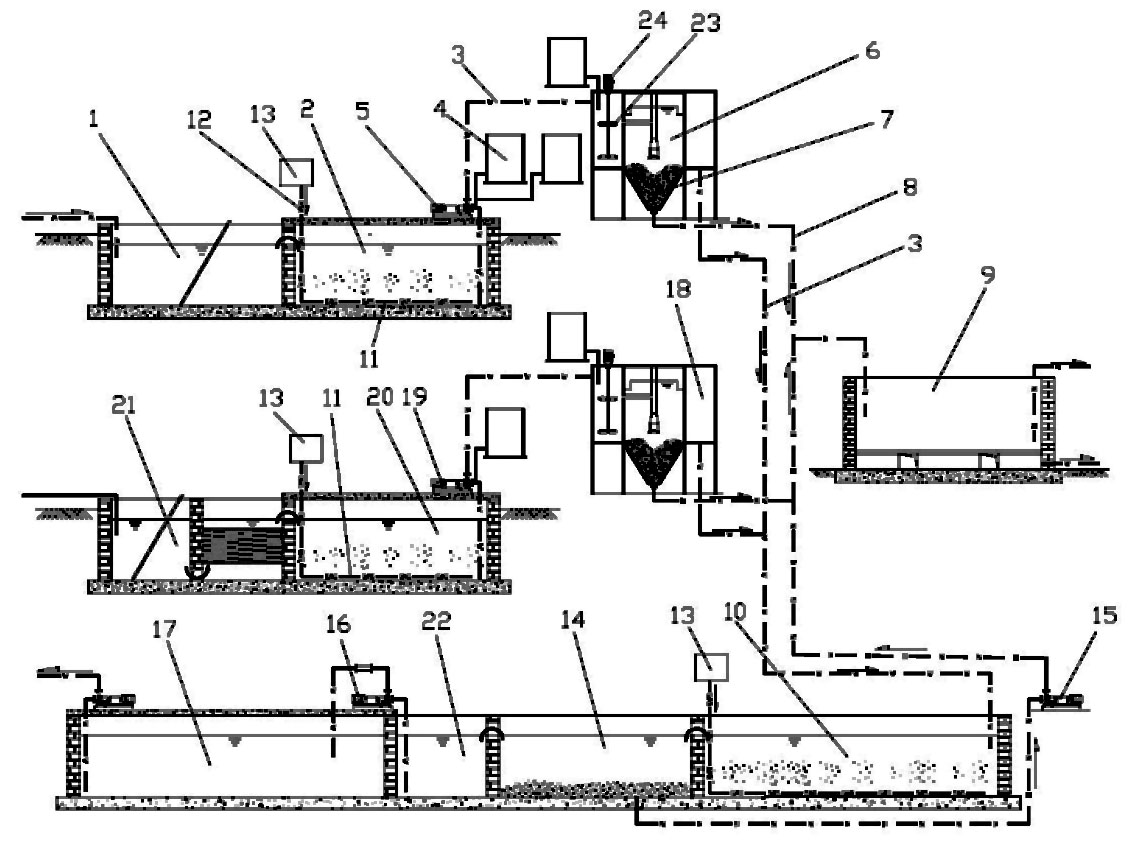

1.一种金属废水处理及回用系统，包括可通磷化废水的格栅井(1) ，格栅井(1)连接有磷化废水调节池(2)，其特征在于所述的磷化废水调节池(2)内通 过药剂管、污水管(3)连接有药剂罐(4)与磷化废水提升泵(5)，磷化废水提升泵通过 污水管连接有磷化废水一体化设备(6)，磷化废水一体化设备底部设有沉淀区(7)，沉淀 区通过污泥管(8)连通污泥干化池(9);磷化废水一体化设备的过滤区通过污水管连接有 曝气氧化池(10)，曝气氧化池底部设有穿孔曝气管(11)，穿孔曝气管通过风管(12)连 接有自风机(13)，曝气氧化池连接有二次沉淀池(14)，二次沉淀池通过污泥管、污泥泵 (15)与污泥干化池(9)连通，二次沉淀池还通过水泵(16)连通有可回用清水至车间的 清水贮存池(17)。
2.根据权利要求1所述的金属废水处理及回用系统，其特征在于所述 的污泥干化池(9)通过污泥管连通有酸化废水一体化设备(18)，酸化废水一体化设备底 部设有沉淀区，沉淀区通过污泥管连通污泥干化池，酸化废水一体化设备的过滤区通过污水 管连通曝气氧化池(10)，酸化废水一体化设备通过污水管、酸洗废水提升泵(19)连通有 酸洗废水调节池(20)，酸洗废水调节池内通过药剂管连接有药剂罐，酸洗废水调节池连接 有可通脱脂废水、清洗废水、酸洗废水的中和格栅格油井(21)。
3.根据权利要求3所述的金属废水处理及回用系统，其特征在于所述 的磷化废水调节池(2)、酸洗废水调节池(20)底部都设有穿孔曝气管(11)，穿孔曝气 管通过风管(12)连接有自风机(13)。
4.根据权利要求1或2或3所述的金属废水处理及回用系统，其特征在 于所述的二次沉淀池(14)与清水贮存池(17)之间设有中间水池(22)，清水贮存池(17 )上设有精密过滤器。
5.根据权利要求1或2或3所述的金属废水处理及回用系统，其特征在 于所述的污泥干化池(9)的滤液出口通过污水管与酸洗废水调节池(20)连通。
6.根据权利要求1或2或3所述的金属废水 处理及回用系统，其特征在 于所述的磷化废水一体化设备(6)、酸化废水一体化设备(18)的进口处都设有搅拌器( 23)，搅拌器连接有电机(24)。
说明书
金属废水处理及回用系统
技术领域
本实用新型涉及一种废水处理系统，尤其是涉及一种对金属废水处理及回用系统等结构 的改良。
背景技术
由于金属涂装废水水质及水量变化较大，水质较差，有机物含量高，并且其污染物含量 极高;针对涂装废水浓度较高、水质水量变化较大且废水种类复杂，处理工艺中将不同种类 的高浓度废水分别进行预处理去除主要的污染物，以避免对后端处理的冲击。中国专利公开 了一种涂装工业废水成套处理工艺(授权公告号：CN 101028962A)，其包括以下步骤：调 整待处理废水的PH值至中性;在待处理废水中加入絮凝剂，进行混凝反应;用斜管沉淀器分 离出混凝反应后的上清液，再向上清液中加入絮凝剂，进行二次混凝反应，再用斜管沉淀器 分离制得清液;将上清液经组合气浮装置，刮去浮渣，制得清液;将清液采用YDT弹性立体 填料和生物膜反应器进行生化处理后，抽出生物膜内腔液体，在同一生物反应池内布置瑚弹 性立体填料和生物膜反应器，在生物膜反应器的出口端连接抽吸泵，在生物反应池内布置冠 形曝气头，冠形曝气头通过曝气管连接罗茨风机;对抽出的液体进行消毒后，得到可回用的 工业用水。但这种处理工艺无法统一对磷化废水、脱脂废水、清洗废水、酸洗废水进行处理 ，并且在处理污泥较多的废水时，液体不容易与固体分离开来。
实用新型内容
本实用新型需要解决的技术问题是提供一种金属废水处理及回用系统，其主要是解决现 有技术所存在的无法统一对磷化废水、脱脂废水、清洗废水、酸洗废水进行处理，并且在处 理污泥较多的废水时，液体不容易与固体分离开来等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的金属废水处理及回用系统，包括可通磷化废水的格栅井，格栅井连接有磷 化废水调节池，其特征在于所述的磷化废水调节池内通过污水管连接有药剂罐与磷化废水提 升泵，磷化废水提升泵通过污水管连接有磷化废水一体化设备，磷化废水一体化设备底部设 有沉淀区，沉淀区通过污泥管连通污泥干化池;磷化废水一体化设备的过滤区通过污水管连 接有曝气氧化池，曝气氧化池底部设有穿孔曝气管，穿孔曝气管通过风管连接有自风机，曝 气氧化池连接有二次沉淀池，二次沉淀池通过污泥管、污泥泵与污泥干化池连通，二次沉淀 池还通过水泵连通有可回用清水至车间的清水贮存池。本系统采用物化预处理、氧化、物化 ，前端采用物化对各类废水分别进行物化的预处理，再将经过预处理后的废水混合一并进行 综合的氧化反应以达到处理效果。药剂罐内可设置两个，分别存放石灰水与氢氧化钠。磷化 废水一体化设备集反应絮凝、沉淀、过滤吸附于一体，对废水进行综合处理，在反应池内加 药反应生成絮凝体，然后在沉淀池内进行分离，最后经过滤吸附后出水自流至曝气氧化池。 曝气氧化池采用结构简单，操作方便的推流式。穿孔曝气管为ABS穿孔曝气管，一方面可以 对废水初步的氧化反应，去除废水中部分易氧化物质，另一方面通过曝气可以均化废水的水 质，使废水水质能相对地保持稳定。在曝气氧化池内通过曝气氧化，将废水中的Fe2+氧化为 Fe3+，并最终转化为Fe(OH)3，从而降低了废水的COD浓度。
作为优选，所述的污泥干化池通过污泥管连通有酸化废水一体化设备，酸化废水一体化 设备底部设有沉淀区，沉淀区通过污泥管连通污泥干化池，酸化废水一体化设备的过滤区通 过污水管连通曝气氧化池，酸化废水一体化设备通过污水管、酸洗废水提升泵连通有酸洗废 水调节池，酸洗废水调节池内通过药剂管连接有药剂罐，酸洗废水调节池连接有可通脱脂废 水、清洗废水、酸洗废水的中和格栅格油井。脱脂废水、清洗废水、酸洗废水通过中和格栅 格油井，去除废水中的杂物、悬浮物、油类污质，并通过药剂罐加入适量的碱液调整废水的 pH，预处理后的混合废水由污水提升泵提升至酸洗废水一体化设备，酸洗废水一体化设备集 反应絮凝、沉淀、过滤吸附于一体，对废水进行综合处理，在反应池内加药反应生成絮凝体 ，然后在沉淀池内进行分离，最后经过滤吸附后出水自流至曝气氧化池。
作为优选，所述的磷化废水调节池、酸洗废水调节池底部都设有穿孔曝气管，穿孔曝气 管通过风管连接有自风机。穿孔曝气管为ABS穿孔曝气管
作为优选，所述的二次沉淀池与清水贮存池之间设有中间水池，清水贮存池上设有精密 过滤器。为了减少污染物的排放，循环利用水资源，经过精密过滤器过滤的水可由清水提升 泵送至各车间。
作为优选，所述的污泥干化池的滤液出口通过污水管与酸洗废水调节池连通，可以继续 对污水进行处理。
作为优选，所述的磷化废水一体化设备、酸化废水一体化设备的进口处都设有搅拌器， 搅拌器连接有电机。搅拌器可以将废水进行固液分散，重量较重的污泥则会沉淀到沉淀区内 ，重量较轻的水则会浮于上方。
因此，本实用新型具有可统一对磷化废水、脱脂废水、清洗废水、酸洗废水进行处理， 并且在磷化废水一体化设备、酸化废水一体化设备设置搅拌器，处理污泥较多的废水时，液 体较容易与固体分离开来，结构简单、合理等特点。
