申请日2009.11.09
公开(公告)日2010.07.21
IPC分类号H01M10/12
摘要
本实用新型涉及一种带有废水收集装置的电池内化成槽。现有的内化成槽在内化成过程中会有废水从内化成槽两端的安装部流出，造成污染。本实用新型的一种带有废水收集装置的电池内化成槽，包括槽体，槽体的两端设置安装部，安装部具有凹槽，凹槽内插接一活动门，其特征在于所述安装部的底端通过导管与一贮水池相连，所述导管与凹槽相通。本实用新型能有效将渗入到安装部内凹槽中的废水及时排出，避免废水积满后溢出污染地面，保持车间的卫生、整洁。
权利要求书

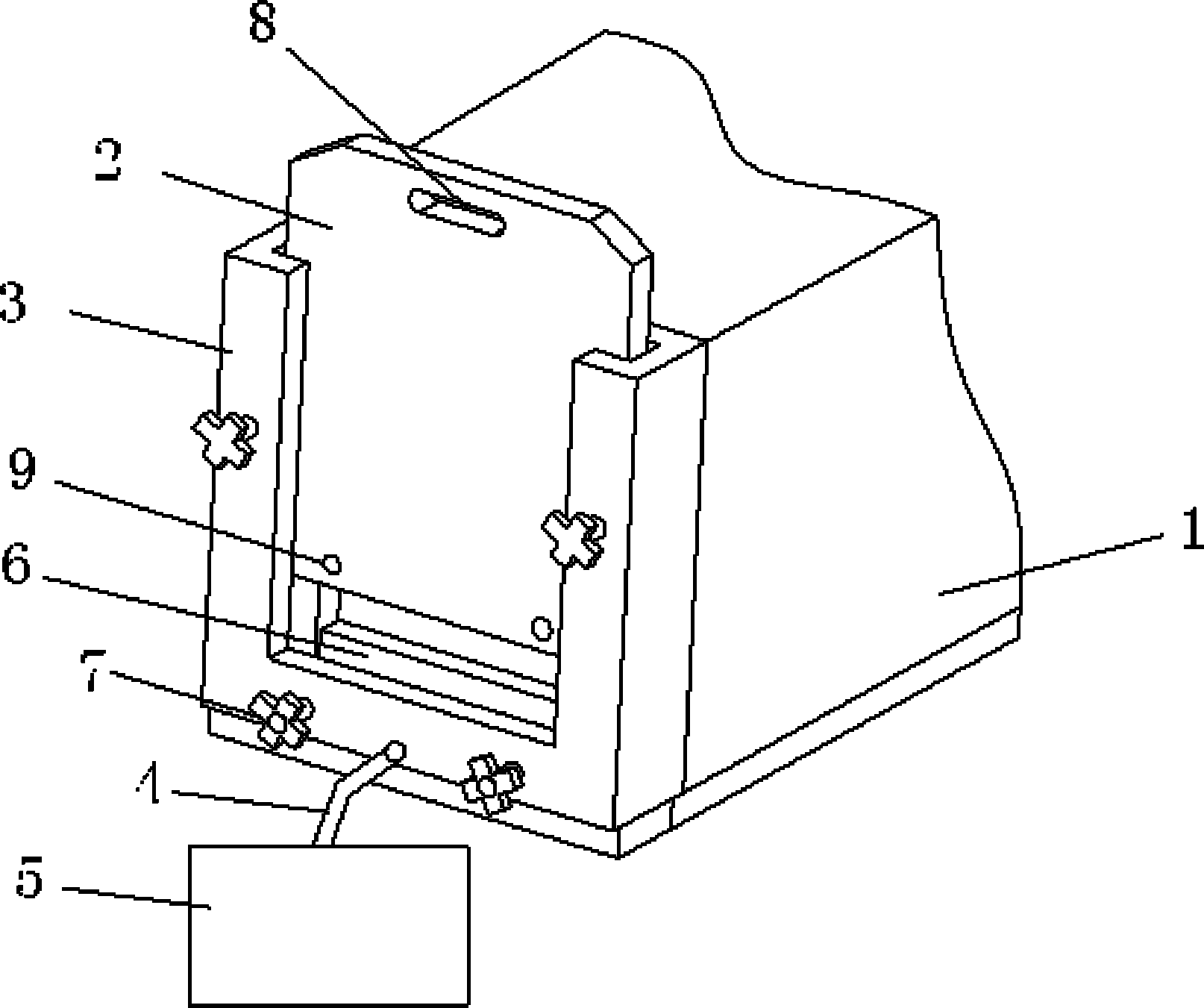

1.一种带有废水收集装置的电池内化成槽，包括槽体(1)，槽体(1)的两端设置安装部(3)，安装部(3)具有凹槽(6)，凹槽(6)内插接一活动门(2)，其特征在于所述安装部(3)的底端通过导管(4)与一贮水池(5)相连，所述的导管(4)与凹槽(6)相通。
2.按照权利要求1所述的一种带有废水收集装置的电池内化成槽，其特征在于所述的导管(4)为塑料软管。
说明书
一种带有废水 收集装置的电池内化成槽
技术领域
本实用新型属铅酸蓄电池制造设备，具体涉及一种带有废水收集装置的电池内化成槽。
背景技术
现有的内化成槽在槽体的两侧安装活动门，活动门插接在具有凹槽的安装部内。阀控电池在内化成过程中，电池温度升高需用冷却水循环冷却，虽然安装部的内侧通过橡皮密封，但还是有弱酸水(含少量硫酸)会由槽体流入内化成槽安装部内的凹槽中，当积满凹槽后会溢流到地面，造成污染。
发明内容
本实用新型的目的是提供一种设计合理，能适应蓄电池内化成生产工艺要求的带有废水收集装置的内化成槽，能有效降低污染。
为此本实用新型采用如下方案：一种带有废水收集装置的电池内化成槽，包括槽体，槽体的两端设置安装部，安装部具有凹槽，凹槽内插接一活动门，其特征在于所述安装部的底端通过导管与一贮水池相连，所述导管与凹槽相通。在内化成时，会有部分弱酸水溢流到安装部的凹槽中，通过导管将积留在安装部凹槽中的废水及时排放到贮水池，然后进行统一处理，防止弱酸水积满凹槽后溢出流到地面，有效降低污染，保持生产环境干净。
所述的导管为塑料软管，金属管若长期使用易被弱酸水腐蚀，故一般采用耐腐蚀的塑料软管。
本实用新型能有效将渗入到安装部内凹槽中的废水及时排出，避免废水积满后溢出污染地面，保持车间的卫生、整洁。
