申请日2009.07.27
公开(公告)日2010.05.12
IPC分类号C02F1/50; C02F9/04
摘要
本实用新型涉及一种水处理设备。本实用新型公开了一种银离子水处理系统，包括进水管、出水管、与出水管连通的银铜离子发生器、用于控制银铜离子发生器的电控箱，还包括：用于滤除水中悬浮杂质、生物粘泥、降低水的浊度的旁通精细过滤器，用于给旁通精细过滤器提供进水的水泵，其中，所述进水管通过水泵、旁通精细过滤器与银铜离子发生器连通，所述电控箱还用于控制水泵的开启和关闭。本实用新型能杀灭细菌和藻类，滤除生物粘泥、悬浮杂质，降低水的浊度。
权利要求书
1.一种银离子水处理系统，包括进水管、出水管、与出水管连通的银铜离子发生器、用于控制银铜离子发生器的电控箱，其特征在于还包括：用于滤除水中悬浮杂质、生物粘泥、降低水的浊度的旁通精细过滤器，用于给旁通精细过滤器提供进水的水泵，其中，所述进水管通过水泵、旁通精细过滤器与银铜离子发生器连通，所述电控箱还用于控制水泵的开启和关闭。
2.如权利要求1所述的一种银离子水处理系统，其特征在于：所述旁通精细过滤器包括过滤容器、过滤砂层、布水器、进水口、出水口、排污口、控制手柄，所述过滤砂层位于过滤容器内，在过滤砂层中的布水器与出水口连通，所述进水口、出水口、排污口、控制手柄位于过滤容器的顶部，其中，控制手柄是用于进水过滤和反冲洗的转换手柄。
3.如权利要求1所述的一种银离子水处理系统，其特征在于：所述银铜离子发生器设有与电控箱连接的银铜电极。
说明书
银离子水处理系统
技术领域
本实用新型涉及一种水处理设备。具体涉及一种银离子水处理系统。
背景技术
本实用新型作出以前，集中空调循环水、冷却塔、景观水、泳池水等处存在细菌、微生物、病毒、藻类、悬浮杂质、生物粘泥，严重影响了水质，甚至导致设备损坏，或影响人们的健康。虽然欧美国家有应用的银铜离子发生器杀菌灭藻，但如集中空调循环水中存在的大量悬浮杂质、生物粘泥，直接影响了集中空调循环水的水质，使得与集中空调循环水相关的设备运行寿命缩短。
实用新型内容
本实用新型的目的是提供一种能杀灭细菌和藻类，滤除生物粘泥、悬浮杂质，降低水的浊度的银离子水处理系统。
为了达到上述目的，本实用新型有如下技术方案：

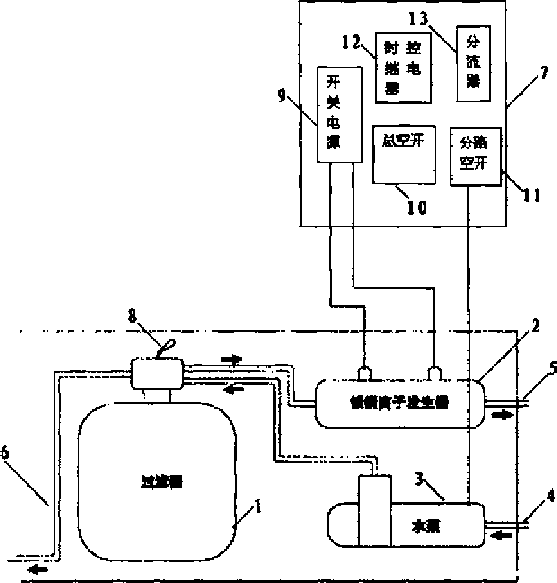

本实用新型的一种银离子水处理系统，包括进水管、出水管、与出水管连通的银铜离子发生器、用于控制银铜离子发生器的电控箱，还包括：用于滤除水中悬浮杂质、生物粘泥、降低水的浊度的旁通精细过滤器，用于给旁通精细过滤器提供进水的水泵，其中，所述进水管通过水泵、旁通精细过滤器与银铜离子发生器连通，所述电控箱还用于控制水泵的开启和关闭。
其中，所述旁通精细过滤器包括过滤容器、过滤砂层、布水器、进水口、出水口、排污口、控制手柄，所述过滤砂层位于过滤容器内，在过滤砂层中的布水器与出水口连通，所述进水口、出水口、排污口、控制手柄位于过滤容器的顶部，其中，控制手柄是用于进水过滤和反冲洗的转换手柄。
其中，所述银铜离子发生器设有与电控箱连接的银铜电极。
由于采取了以上技术方案，本实用新型的优点在于：
1本实用新型既能通过银铜离子发生器杀菌、灭藻，又能通过旁通精细过滤器将银铜离子杀灭细菌和藻类的生物粘泥滤除，将水中的悬浮杂质滤除，降低水的浊度，保持水质的清澈，从而可以减少水资源的浪费。
2本实用新型既能用于集中空调循环水的处理，也能用于冷却塔、景观水、泳池水的处理。
