钢帘线电镀及废水利用自动控制系统

发布时间:2018-11-27 8:40:55

  申请日2009.07.27

  公开(公告)日2010.04.28

  IPC分类号C25D21/16

  摘要

  一种钢帘线电镀及废水利用自动控制系统,包括离心泵、贮水罐、电动阀、电接点压力表、渗透罐、控制阀、管道泵、过滤器、液位传感器、废水槽、废水管道、电热管、温度传感器、浓度传感器、淬浴水槽、冷水槽、酸洗槽、水洗I槽、热水I槽、镀铜槽、水洗II槽、镀锌槽、水洗III槽、热水II槽、出水管道、高位水箱、电潜泵、回水管道和自动控制装置。本实用新型与现有技术相比较具有:结构简单、使用方便、自动检测、自动控制和环保节能的优点。

  权利要求书

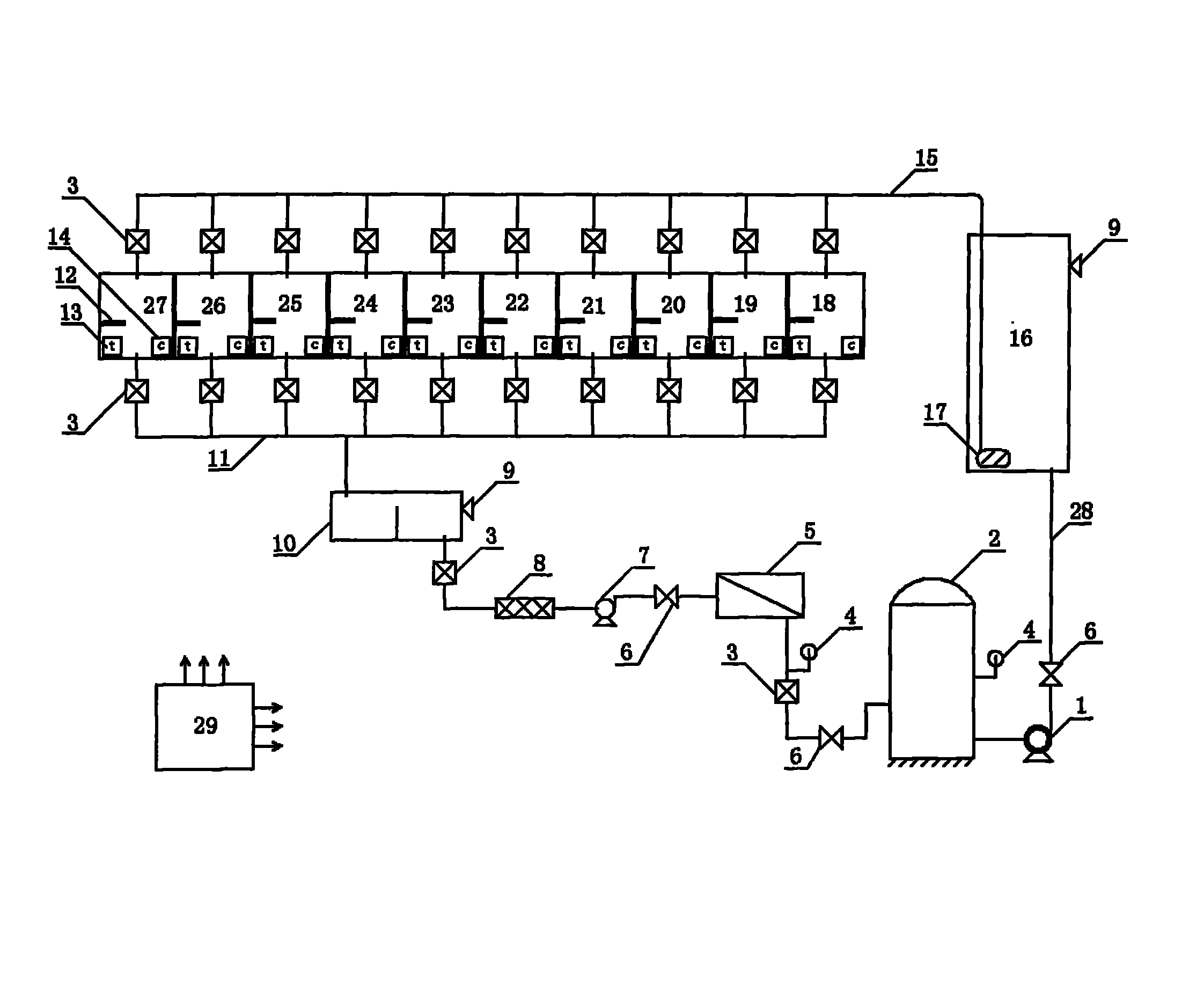

  1.一种钢帘线电镀及废水利用自动控制系统,包括离心泵、贮水罐、电动阀、电接点压力表、渗透罐、控制阀、管道泵、过滤器、液位传感器、废水槽、废水管道、电热管、温度传感器、浓度传感器、淬浴水槽、冷水槽、酸洗槽、水洗I槽、热水I槽、镀铜槽、水洗II槽、镀锌槽、水洗III槽、热水II槽、出水管道、高位水箱、电潜泵、回水管道和自动控制装置,其特征在于所述淬浴水槽、冷水槽、酸洗槽、水洗I槽、热水I槽、镀铜槽、水洗II槽、镀锌槽、水洗III槽和热水II槽为自右向左顺次排列,上述各槽的内部各自设置有温度传感器、浓度传感器和电热管,其进口端分别通过电动阀与出水管道相连接,其出口端分别通过电控阀与废水管道相连接;所述废水管道与废水槽、电控阀、过滤器、管道泵、控制阀、渗透罐、电控阀、贮水罐、离心泵、控制阀、回水管道、高位水箱依次串联连接;所述高位水箱内设置有与出水管道相连接的电潜泵;所述温度传感器、浓度传感器、电控阀、电潜泵、管道泵、离心泵和电热管由自动控制装置所控制,所述自动控制装置由数据采集电路、数据运算电路、数据显示电路和驱动电路组成,数据运算电路连接于数据采集电路和驱动电路之间,数据采集电路分别连接温度传感器、浓度传感器、液位传感器和电接点压力表,驱动电路分别连接电控阀、电潜泵、管道泵、离心泵和电热管,数据运算电路上连接有数据显示电路。

  2.根据权利要求1所述的钢帘线电镀及废水利用自动控制系统,其特征在于所述高位水箱上设置有液位传感器。

  3.根据权利要求1所述的钢帘线电镀及废水利用自动控制系统,其特征在于所述废水槽上设置有液位传感器。

  4.根据权利要求1所述的钢帘线电镀及废水利用自动控制系统,其特征在于所述渗透罐的下端管道上设置有电接点压力表。

  5.根据权利要求1所述的钢帘线电镀及废水利用自动控制系统,其特征在于所述贮水罐上设置有电接点压力表。

  6.根据权利要求1所述的钢帘线电镀及废水利用自动控制系统,其特征在于所述数据采集电路与温度传感器相连接,根据温度传感器传递的信号,控制电热管对槽内的温度进行自动控制调节。

  说明书

  钢帘线电镀及废水利用自动控制系统

  技术领域

  本实用新型涉及轮胎钢帘线电镀工艺技术领域,具体涉及一种钢帘线电镀及废水利用自动控制系统。

  背景技术

  目前,大部分钢帘线生产企业在钢帘线电镀工艺中,采用在线连续化清洗和焦磷酸盐镀铜及硫酸锌镀锌等方法对钢帘线进行镀铜,而在钢帘线配套废水处理设备上,存在一定的弊端或严重的不合理性,一是废水处理设备造价昂贵,废水处理成本高,一般企业难以承受,导致电镀废水未处理就被排放;二是从车间出来的各种类型的废水在同一调节池进行混合调节,然后泵入反应池,在这种混合调节中一些重金属物质难免还原利用;三是采用单槽清洗,这种方法不仅浪费水,而且造成废水总量增加,以致难以处理。

  实用新型内容

  本实用新型的目的就是针对现有技术存在的缺陷,提供一种钢帘线电镀及废水利用自动控制系统。

  其技术方案是:包括离心泵、贮水罐、电动阀、电接点压力表、渗透罐、控制阀、管道泵、过滤器、液位传感器、废水槽、废水管道、电热管、温度传感器、浓度传感器、淬浴水槽、冷水槽、酸洗槽、水洗I槽、热水I槽、镀铜槽、水洗II槽、镀锌槽、水洗III槽、热水II槽、出水管道、高位水箱、电潜泵、回水管道和自动控制装置,其特征在于所述淬浴水槽、冷水槽、酸洗槽、水洗I槽、热水I槽、镀铜槽、水洗II槽、镀锌槽、水洗III槽和热水II槽为自右向左顺次排列,上述各槽的内部各自设置有温度传感器、浓度传感器和电热管,其进口端分别通过电动阀与出水管道相连接,其出口端分别通过电控阀与废水管道相连接;所述废水管道与废水槽、电控阀、过滤器、管道泵、控制阀、渗透罐、电控阀、贮水罐、离心泵、控制阀、回水管道、高位水箱依次串联连接;所述高位水箱内设置有与出水管道相连接的电潜泵;所述温度传感器、浓度传感器、电控阀、电潜泵、管道泵、离心泵和电热管由自动控制装置所控制,所述自动控制装置由数据采集电路、数据运算电路、数据显示电路和驱动电路组成,数据运算电路连接于数据采集电路和驱动电路之间,数据采集电路分别连接温度传感器、浓度传感器、液位传感器和电接点压力表,驱动电路分别连接电控阀、电潜泵、管道泵、离心泵和电热管,数据运算电路上连接有数据显示电路。

  其中,所述高位水箱上设置有液位传感器。所述废水槽上设置有液位传感器。所述渗透罐的下端管道上设置有电接点压力表。所述贮水罐上设置有电接点压力表。所述数据采集电路与温度传感器相连接,根据温度传感器传递的信号,控制电热管对槽内的温度进行自动控制调节。

  本实用新型与现有技术相比较具有:结构简单、使用方便、自动检测、自动控制和环保节能的优点。
