申请日2009.11.18
公开(公告)日2010.08.18
IPC分类号C05F9/02
摘要

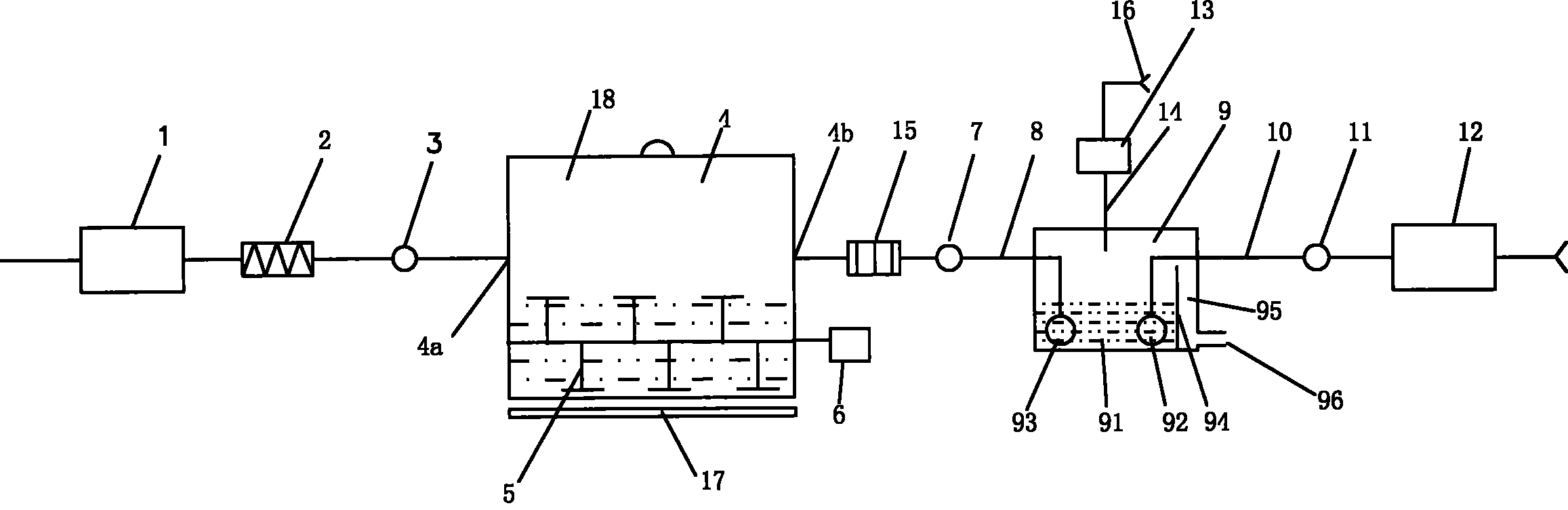

本实用新型提供一种将泔水处理成有机肥料的设备，包括废物处理室(4)，具有处理气进口(4a)和废气排出口(4b)，其内安置搅拌器(5)，其特征在于还包括向处理室(4)内供给处理气体的处理气体供给装置(1)，处理气体供给装置(1)通过进气泵(3)与废物处理室的处理气进口(4a)相连，处理气体通过气体加热装置(2)后进入废物处理室(4)内，该设备利用能够使有机物发酵的处理气体促进餐厨垃圾等有机物进行发酵，从而将其处理成气体、水和有机肥料。
权利要求书
1.一种将泔水处理成有机肥料的设备，包括废物处理室(4)，其特征在于废物处理室(4)具有处理气进口(4a)和废气排出口(4b)，其内安置搅拌器(5)，还包括向废物处理室(4)内供给处理气体的处理气体供给装置(1)，处理气体供给装置(1)通过进气泵(3)与废物处理室(4)的处理气进口(4a)相连。
2.如权利要求1所述的设备，其特征在于还包括对处理气体加热的气体加热装置(2)，其设置在处理气体供给装置(1)和所述废物处理室之间。
3.如权利要求1或2所述的设备，其特征在于：所述废物处理室(4)具有对所述废物处理室(4)内的待处理物进行加热的加热器(17)。
4.如权利要求1或2所述的设备，其特征在于还包括与废物处理室(4)相连的废气处理装置(9)，具有：
废气处理室(91)，其内部放置有洗气液，处理室排气管(8)一端与所述废气排出口(4b)相连，另一端伸入洗气液内，
臭氧发生装置(12)，通过臭氧进气管(10)与废气处理室(9)相连，臭氧进气管(10)的端部伸入洗气液内。
5.如权利要求4所述的设备，其特征在于还包括对废气处理室中排出的多余臭氧进行还原的臭氧还原装置(13)，其通过排气管(14)与废气处理室(9)相连。
6.如权利要求4所述的设备，其特征在于所述废物处理室(4)和所述废气处理室(9)之间设有对由所述废物处理室(4)中排出的废气进行过滤的过滤器(15)。
7.如权利要求4所述的设备，其特征在于所述废气处理装置(9)内设溢流板(94)，将其内部分成废气处理室(91)和溢流室(95)。
说明书
一种将泔水 处理成有机肥料的设备
技术领域
本实用新型涉及一种废物的处理设备，特别涉及一种对有机废物进行回收处理的设备。
背景技术
餐厨垃圾和居民生活是密切相关的，我们每天都要吃饭，吃饭就会丢弃或多或少的废物，这些废物就是餐厨垃圾。
我国是世界上人口最多的国家，13亿人每天产生餐厨垃圾高达13万吨之多，一方面，由于餐厨垃圾含水率高，普遍存在收集和运输困难的问题，如果与普通的生活垃圾混在一起，也提高了普通垃圾的含水率，降低了热值，对于垃圾焚烧技术的应用就产生了一定的困难;另一方面，餐厨垃圾中的有机物含量高，在高温条件下很容易腐烂变质、产生臭味，尤其在暂储阶段和回收运输阶段容易发酵变质，散发不良气味，污染环境。
目前，我国的餐厨垃圾主要处置方式是：城市近郊的农民或者个体贩运者通过大的餐饮营业点回收，然后运至城郊的小型饲养场，用以喂养家畜;普通居民产生的餐厨垃圾大部分都混入生活垃圾，作填埋处置。这两种方法都会给环境带来损害。利用餐厨垃圾来喂养家畜，会把餐厨垃圾中的细菌传染给家畜，而家畜又会被人放到餐桌上食用，处于食物链顶端的人就会被传染患病。不分类收集得餐厨垃圾良接填埋，由于其有机成分高，对填埋场的冲击负荷很大，会污染地下和地表水体，形成病菌滋生地。
据统计，目前我国有酒店、餐馆近350万家，每天产生的餐厨垃圾数量十分惊人。据2004年《北京市生活垃圾治理白皮书》中指出，北京″日产餐厨垃圾约1050吨″。白皮书还预测，到2008年，北京市日产餐厨垃圾将达到1200吨左右。我国的另一大城市上海，日产餐厨垃圾也接近1000吨。这也从另外一个侧面反映了我国在餐桌上的浪费十分惊人。餐厨垃圾已经成为了可以影响我们健康和周围环境安全的重要因素，采取有效的方式管理和控制餐厨垃圾的产生，合理安全处置餐厨垃圾，刻不容缓。
例如，CN101058098公开了一种泔水垃圾干式回收方法，该方法采用干、湿分离装置，利用餐厨垃圾自身的重量实现餐厨垃圾的部分分离;通过离心式脱水装置实现中度脱水;收集实现干式存放;打包运输。该方法虽然脱去了餐厨垃圾中的水分，可以以降低终端处理的压力和避免二次污染的产生，但是仍需要运送到垃圾处理厂焚烧或环保肥料厂进行处理以获得有机肥料而进行回收利用。
发明内容
本实用新型的目的是提供一种将泔水处理成有机肥料的设备，该设备能够将餐厨垃圾处理成气体和水，或者处理成气体、水和有机肥料。
为实现本实用新型目的，本实用新型提供一种将泔水处理成有机肥料的设备，包括废物处理室，废物处理室具有废物投放口处理气进口和废气排出口，其内安置搅拌器，还包括向处理室内供给处理气体的处理气体供给装置，处理气体供给装置通过进气泵与废物处理室的处理气进口相连。
此外，对处理气体加热的气体加热装置，其设置在处理气体供给装置和废物处理室之间。
特别是，废物处理室具有对废物处理室内的待处理物进行加热的加热器。
此外，还包括废气处理装置，具有废气处理室，其内部设有洗气液，处理室排气管一端与废气排出口相连，另一端伸入洗气液内;臭氧发生装置，通过臭氧进气管与废气处理室相连，臭氧进气管伸入洗气液内。
此外，还包括对废气处理室中排出的多余臭氧进行还原的臭氧还原装置，其通过排气管与废气处理室相连。
特别是，废物处理室和废气处理室之间设有用于对由废物处理室中排出废气中的粉尘进行过滤的过滤器。
特别是，废气处理装置内设溢流板，将其内部分成废气处理室和溢流室。
本实用新型的优点体现在以下方面：
本实用新型设备利用能够使有机物发酵的处理气体促进餐厨垃圾等有机物进行发酵，从而将其快速处理成气体、水和有机肥料，不但避免了餐厨垃圾等有机废物在暂储阶段和回收运输阶段发酵变质、散发不良气味、污染环境，而且可以将餐厨垃圾等有机废物回收利用，生成的有机肥料用于种花和农业生产。
