申请日2009.11.18
公开(公告)日2010.08.04
IPC分类号C02F1/00
摘要

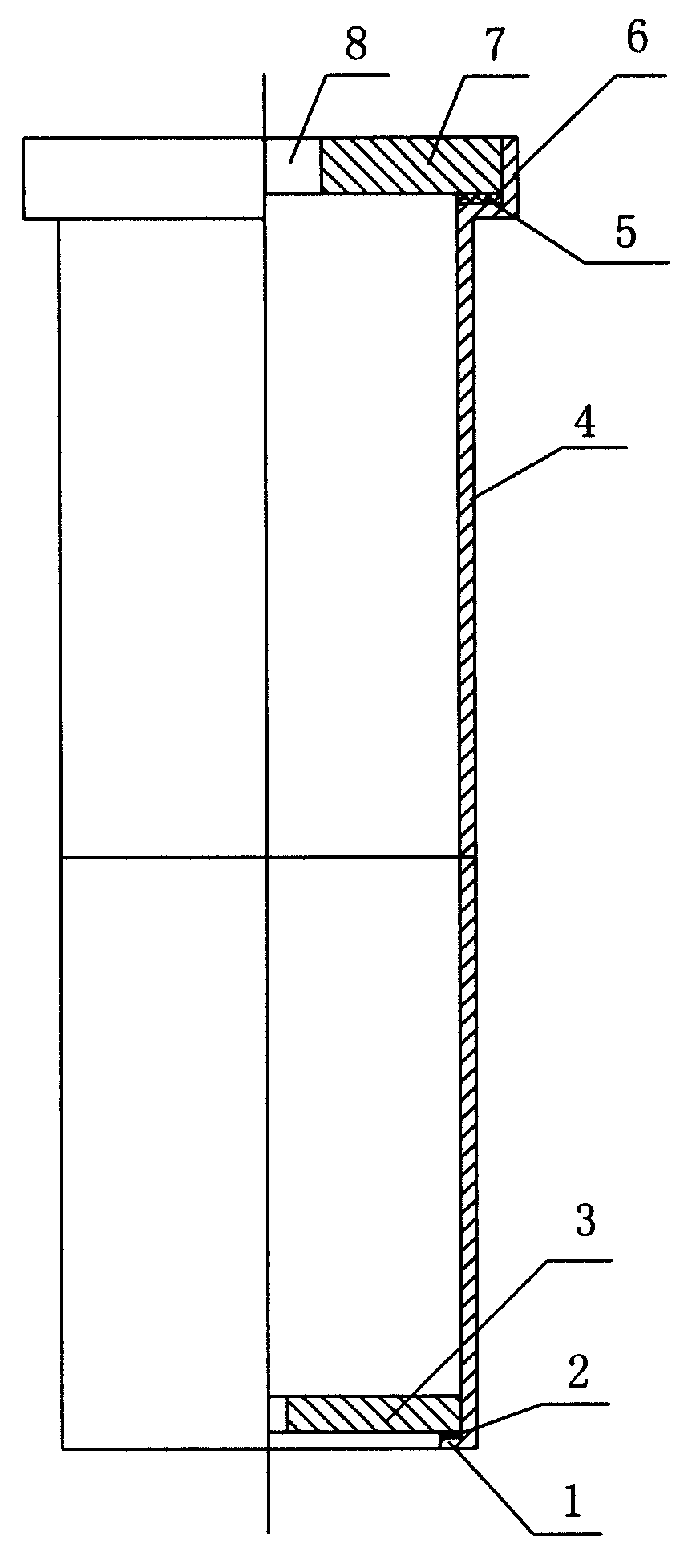

本实用新型提供一种带有玻璃钢端板的水处理模壳。其结构是由水处理模壳、玻璃钢上端板、玻璃钢下端板和下密封圈组成，玻璃钢上端板和玻璃钢下端板呈圆盘状，中间开有过水孔，水处理模壳的底部设置有内翻边，玻璃钢下端板设置在内翻边内，内翻边与玻璃钢下端板之间设置有下密封圈，水处理模壳的上端设置有子口，玻璃钢上端板设置在子口之中，玻璃钢上端板与子口之间设置有上密封圈。该带有玻璃钢端板的水处理模壳和现有技术相比，具有设计合理、结构简单、易于加工、使用方便、密封性好、耐腐蚀、易于维护等特点，因而，具有很好的推广使用价值。
权利要求书
1.带有玻璃钢端板的水处理模壳，其特征在于包括水处理模壳、玻璃钢上端板，玻璃钢下端板和下密封圈，玻璃钢上端板和玻璃钢下端板呈圆盘状，中间开有过水孔，水处理模壳的底部设置有内翻边，玻璃钢下端板设置在内翻边内，内翻边与玻璃钢下端板之间设置有下密封圈，水处理模壳的上端设置有子口，玻璃钢上端板设置在子口之中，玻璃钢上端板与子口之间设置有上密封圈。
2.根据权利要求1所述的带有玻璃钢端板的水处理模壳，其特征在于，玻璃钢上端板与水处理模壳的子口之间通过密封胶粘接在一起，玻璃钢下端板与水处理模壳的内翻边之间亦通过密封胶粘接在一起。
说明书
带有玻璃钢端板的水处理模壳
技术领域
本实用新型涉及一种水处理设备，具体地说是一种带有玻璃钢端板的水处理 模壳。
背景技术
水处理模壳是水处理工程的常用设备，现有技术的水处理模壳为了耐腐蚀多使用玻璃钢加工制作，而两端的端板多采用钢件或不锈钢件，但是不管使用什么样的金属，总会出现腐蚀现象，影响了设备的使用寿命。使用金属端板的另一缺陷是金属和非金属不同的两种材料在连接部易变形，不易密封，因而杜绝不了跑冒滴漏现象。
发明内容
本实用新型提供一种带有玻璃钢端板的水处理模壳。
本实用新型的带有玻璃钢端板的水处理模壳是按以下方式实现的，其结构是由水处理模壳、玻璃钢上端板，玻璃钢下端板和密封圈组成，玻璃钢上端板和玻璃钢下端板呈圆盘状，中间开有过水孔，水处理模壳的底部设置有内翻边，玻璃钢下端板设置在内翻边内，内翻边与玻璃钢下端板之间设置有下密封圈，水处理模壳的上端设置有子口，玻璃钢上端板设置在子口之中，玻璃钢上端板与子口之间设置有上密封圈。
本实用新型的有益效果是：坚固耐用，易于加工、耐腐蚀，不变形，材质相同易密封，能够杜绝跑冒滴漏，保护环境节约能源。
