申请日2009.11.18
公开(公告)日2010.07.07
IPC分类号C02F3/28
摘要
本发明公开了一种有机废水厌氧污泥悬浮装置，包括设于厌氧池外的原水泵以及排列于厌氧池内的多根主水管，本装置将流体力学和电控智能技术相结合，结构简单、方便于安装、拆卸及维修，一次性投资少，仅为原达到类似功能的设备投资的30-50%，在原厌氧池进水泵的基础上不需要增加其它大功率机械动力设备，耗电量仅为现有技术的5-10%，减少了池底搅拌死角，使池底污泥能够长时间悬浮，污泥悬浮率大幅提升。
权利要求书

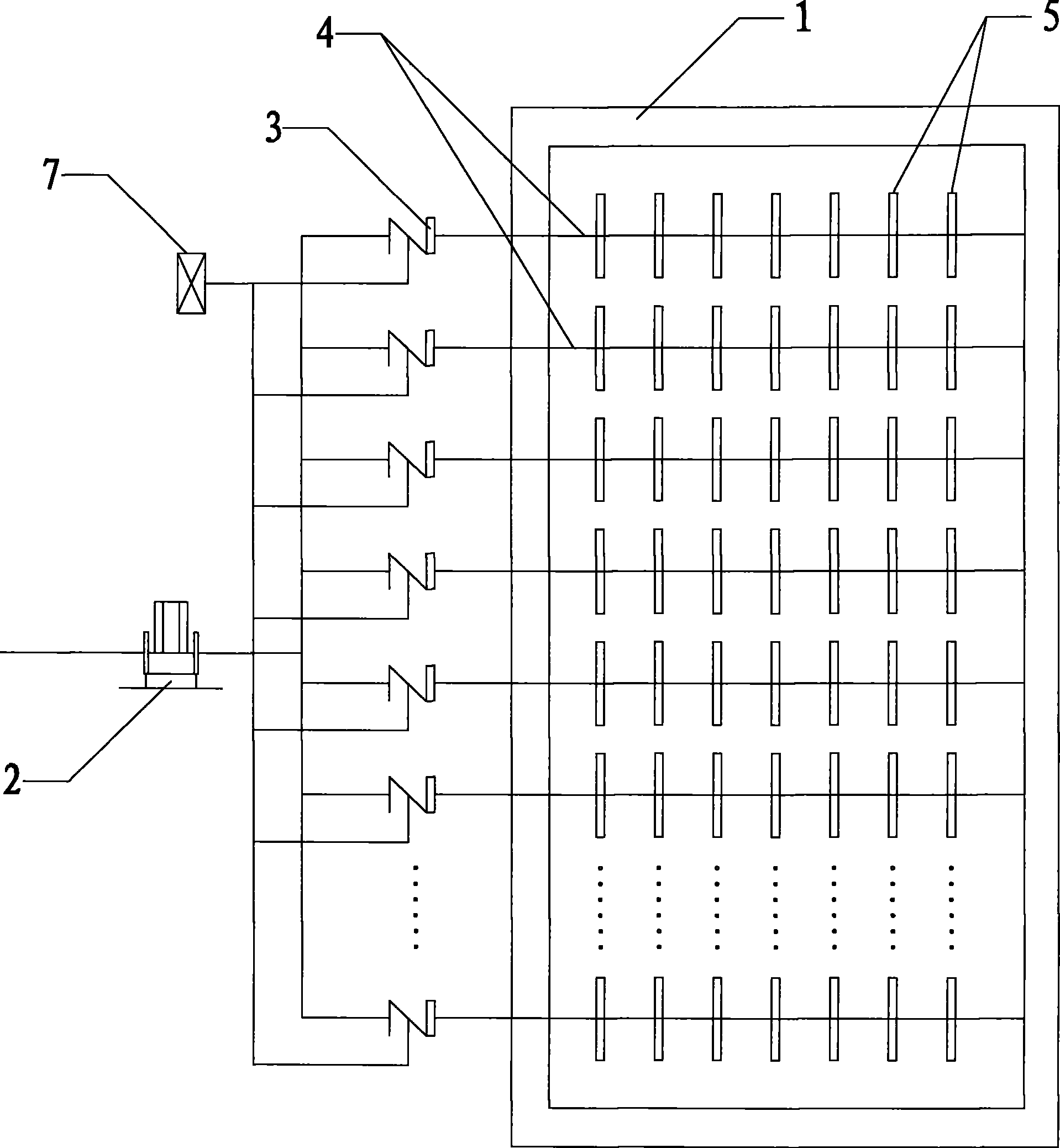

1.高浓度有机废水厌氧污泥悬浮装置，其特征在于：包括设于厌氧池(1)外的原水泵(2)以及横向排列于厌氧池(1)内的多根主水管(4)，主水管(4)和原水泵(2)之间连接有可控阀门(3)，可控阀门(3)连接有智能控制系统(7)，主水管(4)上连接有多根纵向的分水管(5)。
2.根据权利要求1所述的高浓度有机废水厌氧污泥悬浮装置，其特征在于，所述的可控阀门(3)为电磁阀、电动阀或气动阀。
3.根据权利要求1所述的高浓度有机废水厌氧污泥悬浮装置，其特征在于，所述的智能控制系统(7)为PLC电控系统或计时电控系统等智能控制系统。
4.根据权利要求1所述，要求将厌氧池或水解酸化池的池底分为N个区域通过(3)和(7)和(4)的结合使池底得到轮番冲刷。
说明书
高浓度有机废水厌氧污泥悬浮装置
技术领域
本发明属于废水 厌氧生化处理技术领域，具体地说是一种有机废水厌氧污泥悬浮装置。
背景技术
由于污泥层中污泥量较大，底物浓度高，酶的活性也高，有机物代谢速度较快，因此，大部分有机物在污泥层中被去除，废水通过污泥层已有80%以上的有机物被转化，因此通常采用污泥层来对高浓度有机废水进行处理。
厌氧池中污泥层高度约为池体的1/5-1/3，但其污泥量却占厌氧池中全部污泥的2/3以上，即80%的分解反应是在池底部完成，这样一来，池体2/3高度区域内分解反应效率非常低。
目前解决此类问题一般采用搅拌技术，使池底污泥悬浮在废水中。常见的搅拌技术有：机械搅拌、循环消化液搅拌、水下推流搅拌等。但是在利用这些搅拌技术的过程中，设备的结构较为复杂，并且需增加其它大功率动力机械设备，设备运行耗电量较高，工艺流程繁琐，此外搅拌效果不佳，常常在池体内部容易形成搅拌死角，维修也比较麻烦，因而实用性有待提高。
发明内容
本发明的目的在于提供一种结构简单、耗电量小、减少池底搅拌死角，使污泥悬浮率大幅提升的悬浮装置。
本发明解决其技术问题所采用的技术方案是：高浓度有机废水厌氧污泥悬浮装置，包括设于厌氧池外的原水泵以及横向排列于厌氧池内的多根主水管，主水管和原水泵之间连接有可控阀门，可控阀门连接有智能控制系统，主水管上连接有多根纵向的分水管。
其中，所述的可控阀门为电磁阀、电动阀或气动阀。
其中，所述的智能控制系统为PLC电控系统或电子计时电控系统。
本发明的有益效果是：本装置将流体力学和电控智能技术相结合，结构简单、方便于安装、拆卸及维修，一次性投资少，仅为原设备投资的30-50%，在原厌氧池进水泵的基础上不需要增加其它大功率机械动力设备，耗电量仅为现有技术的5-10%，减少了池底搅拌死角，使池底污泥能够长时间悬浮，污泥悬浮率大幅提升。
