申请日2009.11.18
公开(公告)日2010.05.12
IPC分类号C02F9/02; C02F1/24; C02F1/52
摘要
自动排渣筒式微纳米筛污水处理气浮系统，有一竖起的污水处理气浮筒，在盛装污水的气浮筒内底部设置有一个沉沙过滤斜板，斜板上方设置一个旋切式释放器产生微纳米级气浮过滤筛;在旋切式释放器上方有一圈污水布水管，污水布水管连通污水絮凝桶;经沉沙过滤斜板滤后的清水由进水管送入一个设置在气浮筒外的叶轮对称式气水混合一体机内，微纳米级气泡群在不间断上升的过程中形成由微细气泡组成的过滤筛，把污水中的悬浮颗粒包围俘获在气泡群中一起带上水面，气浮效率的大幅度提高使设备小型化，特别适用于每小时处理1～50立方以内的污水复清处理，同理此方法小型的可用于高氧牛奶浴机在家里就能实现微纳米气泡浴，中型的用于高效率水底瀑气。
权利要求书

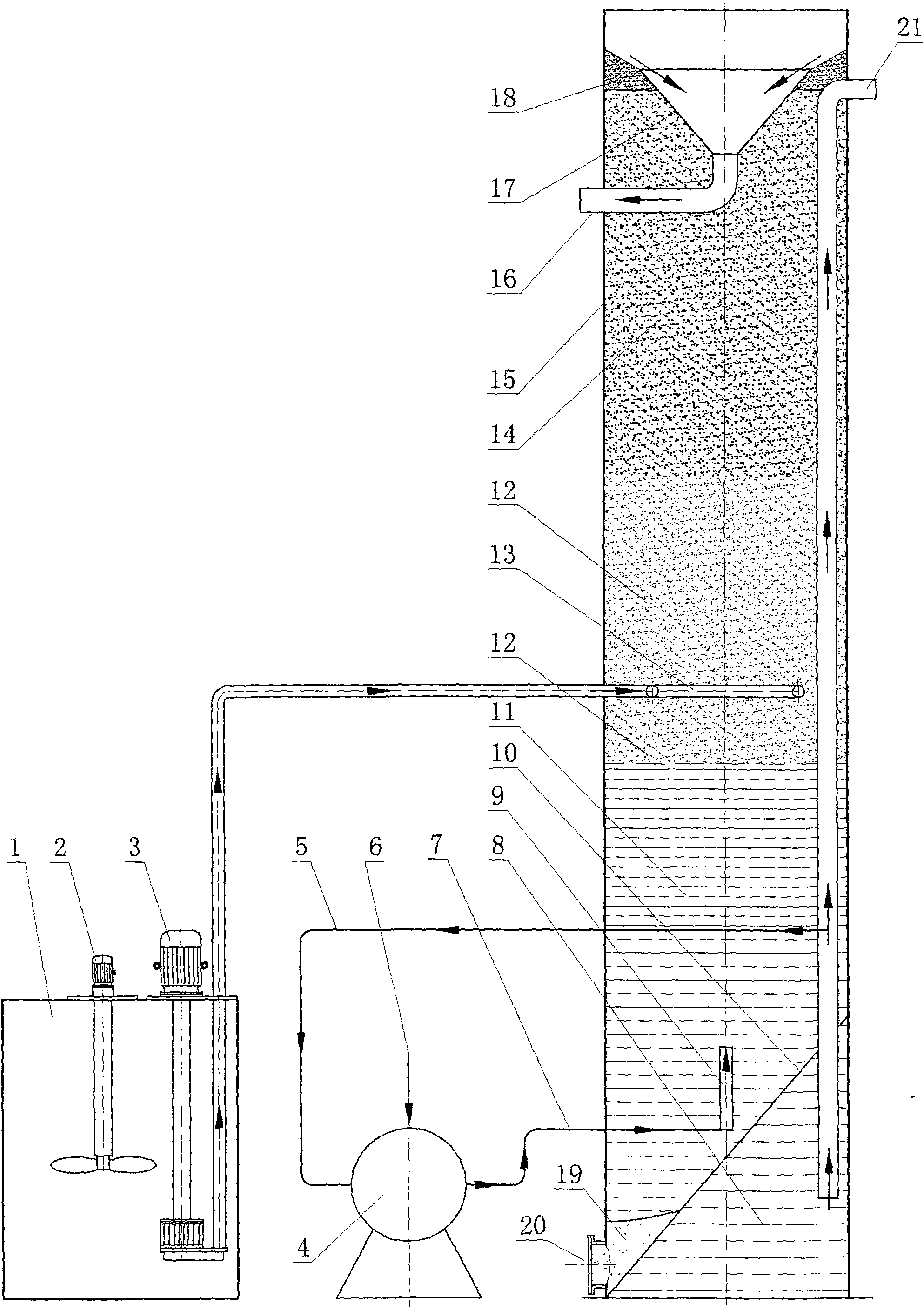

1.一种自动排渣筒式微纳米筛污水处理气浮系统，其特征在于有一竖起设置的污水处理气浮筒(15)，在盛装污水的气浮筒内底部设置有一个沉沙过滤斜板(10)，斜板上方气浮筒中心设置一个旋切式释放器(9);在旋切式释放器上方有一圈污水布水管(13)，该污水 布水管的另一端连通至位于气浮筒外的污水絮凝桶(1)内;经沉沙过滤斜板滤后的清水由进水管(5)回送入一个设置在气浮筒外的气水混合一体机(4)内，气水混合一体机利用叶轮对称式自动平衡多级泵的级间压差原理把空气由进气管(6)吸入下部叶轮(22)与上部叶轮(28)之间的工作腔内，使气与液在吸入、加压与搅动混合过程中逐级提高压力，产生的气与水强力混合液通过输送管(7)进入旋切式释放器(9)，从旋切式释放器内爆炸式喷出，获得高度弥散的微纳米级气泡群，不间断上升的由微纳米级气泡群形成高精度的微纳米级气浮过滤筛，从气浮筒底浮向水面，在上升的过程中把悬浮颗粒包围俘获在气浮过滤筛中一起带上水面，当浮渣污泥在水面的厚度超过了松散物料的堆比安息角后，自行流入设在气浮筒上部位于水面中心位置的浮渣污泥收集漏斗(17)中，由收集漏斗底部的排泥管(16)排出筒(15)外;大量的不断浮上水面的悬浮颗粒中有部份粒径与比重都较大的悬浮颗粒从絮团中分离出来下沉，由沉沙过滤斜板(10)把清水与沉沙分开，清水从板壁过滤进入斜板(10)下的滤后清水池(8)，沉沙则顺着大角度的过滤斜板、板壁落入沉沙池(19)，集中在气浮筒筒底的排沙阀(20)旁，打开排沙阀在水的冲洗下实现快速排沙。
2.根据权利要求1所述的自动排渣筒式微纳米筛污水处理气浮系统，其特征在于：上述浮渣污泥收集漏斗(17)在水面的上、下位置可调，调整污泥收集漏斗与水面的距离改变所收集污泥的干湿度，还能不停机清洗浮渣污泥收集漏斗。
3.根据权利要求1所述的自动排渣筒式微纳米筛污水处理气浮系统，其特征在于：上述污水进入污水絮凝桶后，向桶内加入污水重量份万分之3～5的絮凝剂，用低速搅拌机(2)搅拌至形成悬浮絮团，由污水絮凝桶内的挂式液下污水泵(3)进入污水布水管(13)，经污水布水管把污水均衡地分布在微纳米筛污水处理气浮筒的中下部，接受气浮。
4.根据权利要求1所述的自动排渣筒式微纳米筛污水处理气浮系统，其特征在于：气水混合一体机(4)内设置射流器(25)，当下部叶轮形成的压力水从射流器的射水口(23)中射出时形成高速高压的射流，而进入射流器入口(24)时入口突然扩大而减为低速低压，在射水口与射流器入口之间射流周围形成真空带，因此空气通过入气口(6)进入水中，气与水同时从上部进水口(26)进入上部叶轮(28)和上部导叶(27)，经反复高速旋转、搅拌，获得供水、供气、气液混合、产生微纳米气泡四种功能，通过输送管(7)进入旋切式释放器(9)，从旋切式释放器内爆炸式喷出，获得高度弥散的微纳米级气泡群。
说明书
自动排渣筒式微纳米筛污水处理气浮系统
技术领域
本发明涉及污水处理的工艺方法，特别是一种自动排渣筒式微纳米筛污水处理气浮系统。
背景技术：
当大量的气泡与污水中的悬浮絮团结合在一起时必然要上浮到水面上来，目前大量采用的常规的池式气浮法，处理污水中的悬浮絮团时存在着气泡大、效率低、需用括渣机括渣、占地面积大等不足。
发明内容：
本申请人在中国专利ZL 200820080920.9中公开了“一种旋切式释放器”，本申请人还有名称：污水复清方法及设备、申请号：200810058619.2的发明专利申请;在以上两项专利技术的基础上，本发明提出一种自动排渣筒式微纳米筛污水处理气浮系统，把上述专利申请中的池式气浮法改为筒式气浮法，把一种旋切式释放器的工作原理加以提高和发展，使整个系统的气浮效率比原来的一般气浮法要高一至五倍，占地面积减少三倍以上。
本发明的目的是这样实现的：一种自动排渣筒式微纳米筛污水处理气浮系统，有一竖起设置的污水处理气浮筒，在盛装污水的气浮筒内底部设置有一个沉沙过滤斜板，斜板上方设置一个旋切式释放器;在旋切式释放器上方有一圈污水布水管，该污水布水管的另一端连通至位于气浮筒外的污水絮凝桶，将已絮凝的污水送到气浮筒内并在中下部均衡地分布;由沉沙过滤斜板过滤后的清水由清水进水管回送入一个设置在气浮筒外的差压供水自吸气、气水混合一体机，该机利用叶轮对称式自动平衡多级泵的级间压差原理把空气由进气管吸入下部叶轮与上部叶轮之间的工作腔内，使气与液在吸入、加压与搅动混合过程中逐级提高压力，产生的气与水强力混合液通过输送管进入旋切式释放器，从旋切式释放器内爆炸式喷出，获得高度弥散的微纳米级气泡群，不断上升的由微纳米级气泡群形成气浮筛，从气浮筒底浮向水面，在上升的过程中把悬浮颗粒包围俘获在气浮筛中一起带上水面，当浮渣污泥在水面的厚度超过了松散物料的堆比安息角后，自行流入设在气浮筒上部位于水面中心位置的浮渣污泥收集漏斗中，由收集漏斗底部的排泥管排出筒外;大量的不断浮上水面的悬浮颗粒中有部份粒径与比重都较大的悬浮颗粒从絮团中分离出来下沉，由沉沙过滤斜板把清水与沉沙分开，清水从板壁过滤进入滤后清水池，沉沙则顺着大角度的沉沙过滤斜板落入气浮筒的沉沙池集中在排沙阀旁，由气浮筒底部的排砂阀排出。
上述浮渣污泥收集漏斗在水面的上、下位置可以调整，调整污泥收集漏斗与水面的距离可以改变所收集污泥的干湿度。
上述污水进入污水絮凝桶后，向桶内加入污水重量份万分之3～5的絮凝剂，用低速搅拌机搅拌至形成悬浮絮团，由污水絮凝桶内的挂式液下污水泵从污水入口输入污水布水管再均衡地分布在气浮筒的中下部。
本发明提供的自动排渣筒式微纳米筛污水处理气浮系统筒式气浮法，相当于把池式气浮法的长方形池垂直设置，改长度为高度，因此增长了微泡与悬浮絮团相结合的路程，提高了气浮效率，气浮效率的大幅度提高使设备小型化，同时也减少了占地面积，特别适用于每小时处理1至50米立方以内的污水复清处理.
