申请日2009.09.15
公开(公告)日2010.07.21
IPC分类号C02F1/16
摘要
本实用新型公开了一种锅炉烟气降温污水再处理装置，包括蒸汽烘干室、高空喷水晒水池、自然晾晒池，所述蒸汽烘干室内下半部分安装有蒸汽管道，烘干室外壁设有污水喷入口，烘干室上半部分设有冷凝室，冷凝室一端安装有制冷机，另一端安装有离心隔板及出气口，在冷凝室下方安装有排水口;高空喷水晒水池分别与蒸汽烘干室、自然晾晒池相连通，在蒸汽烘干室、高空喷水晒水池、自然晾晒池的底部分别设有排污口。本实用新型充分利用了锅炉的烟气热量及蒸汽热量，对污水进行水分与杂质分离，做到环保、健康。与现有技术相比，具有操作方便、污水处理效果好等优点。
权利要求书
1.一种锅炉烟气降温污水再处理装置，其特征在于包括蒸汽烘干室、高空喷水晒水池、自然晾晒池，所述蒸汽烘干室内下半部分安装有蒸汽管道，烘干室外壁设有污水喷入口，烘干室上半部分设有冷凝室，冷凝室一端安装有制冷机，另一端安装有离心隔板及出气口，在冷凝室下方安装有排水口;高空喷水晒水池分别与蒸汽烘干室、自然晾晒池相连通，在蒸汽烘干室、高空喷水晒水池、自然晾晒池的底部分别设有排污口。
说明书
锅炉烟气降温污水再处理装置
技术领域
本实用新型涉及环境保护技术用设备，尤其是一种锅炉烟气降温对污水进行再处理的装置。
背景技术
2008年4月23日公开的中国专利ZL200720023311.5公开了一种锅炉烟气降温除污装置，有效地对锅炉烟气进行了处理，但不足之处是所产生的废水污水没有进行彻底处理。
实用新型内容
本实有新型要解决的技术问题是针对上述不足而提供一种环保健康、处理效果好的锅炉烟气降温污水再处理装置。

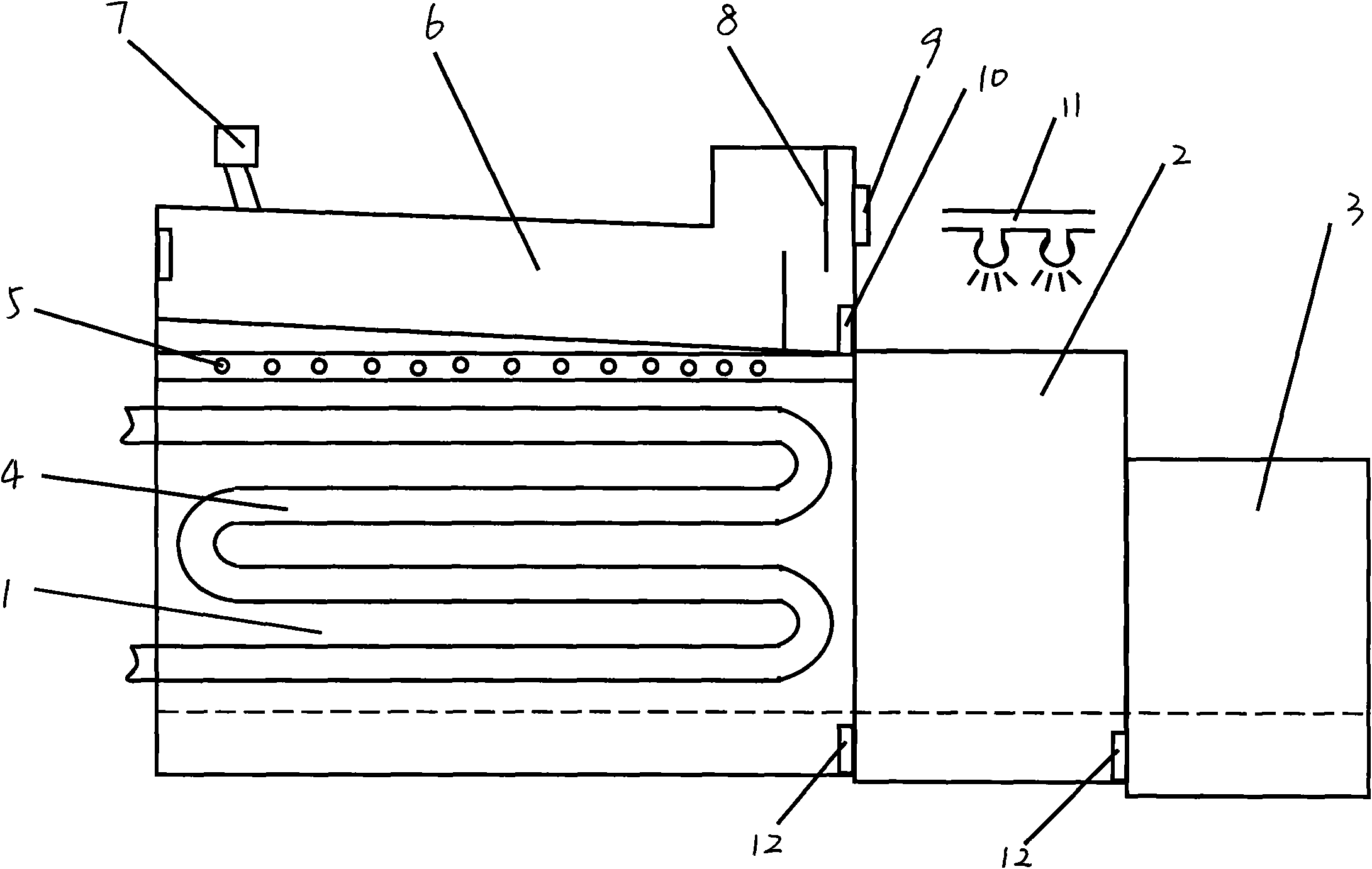

本实用新型采取的技术措施是：一种锅炉烟气降温污水再处理装置，包括蒸汽烘干室、高空喷水晒水池、自然晾晒池，所述蒸汽烘干室内下半部分安装有蒸汽管道，烘干室外壁设有污水喷入口，烘干室上半部分设有冷凝室，冷凝室一端安装有制冷机，另一端安装有离心隔板及出气口，在冷凝室下方安装有排水口;高空喷水晒水池分别与蒸汽烘干室、自然晾晒池相连通，在蒸汽烘干室、高空喷水晒水池、自然晾晒池的底部分别设有排污口。
本实用新型的有益效果是：充分利用了锅炉的烟气热量及蒸汽热量，对污水进行水分与杂质分离，做到环保、健康。与现有技术相比，具有操作方便、污水处理效果好等优点。
