申请日2009.09.15
公开(公告)日2010.06.02
IPC分类号G01N33/18; C02F3/02
摘要
一种用于废水处理的变频供氧器，其特征在于：废水流量监测器的监测探头安装在流向废水好氧处理室的水管中，废水流量监测器与PLC中心控制器用信号线连接，PLC中心控制器与变频风机用信号线连接，在线废水氧含量监测器与反馈监测信号器连接。既能保证处理效果，又能防止因氧供应量过多而溢出所造成的浪费。同时将流进废水好氧处理室的废水中含氧量进行监测，并将监测结果及时传递至PLC中心控制器，PLC中心控制器根据氧含量可进行二次调整变频风机的转速，以达到更准确的供氧量。
权利要求书
1.一种用于废水处理的变频供氧器，其特征在于：由废水好氧处理室、废水流量监测器、PLC中心控制器、变频器风机、在线废水氧含量监测器、反馈监测信号器组成，其废水流量监测器的监测探头安装在流向废水好氧处理室的水管中，废水流量监测器与PLC中心控制器用信号线连接，PLC中心控制器与变频风机用信号线连接，在线废水氧含量监测器与反馈监测信号器连接。
说明书
用于废水处理的变频供氧器
技术领域 本实用新型涉及供氧领域，具体的是涉及一种用于废水处理的变频供氧器。
背景技术 在废水处理过程中，主要反应是好氧生物技术反应，而好氧生物技术反应所需要的“氧”，通过风机或空压机供给。
根据微生物的反应机理，单位时间内处理废水中的污染物总量与所提供的氧量，有着直接关系。例如：水量进得少时，污染物进得少;相应的，氧的需求量就少。此时，若提供更多的氧量，就会造成浪费。反之亦然。现传统的废水处理过程中，氧的供应是以风机或空压机衡定不变的供应量供给，由于污水进入处理室的流量不均衡，流量少能造成供氧过盛的浪费;流量过大，又达不到处理废水的效果。
发明内容 本实用新型的目的是根据以上的不足，提供一种节能供氧的用于废水处理的变频供氧器
本实用新型是由以下技术方案实现的：

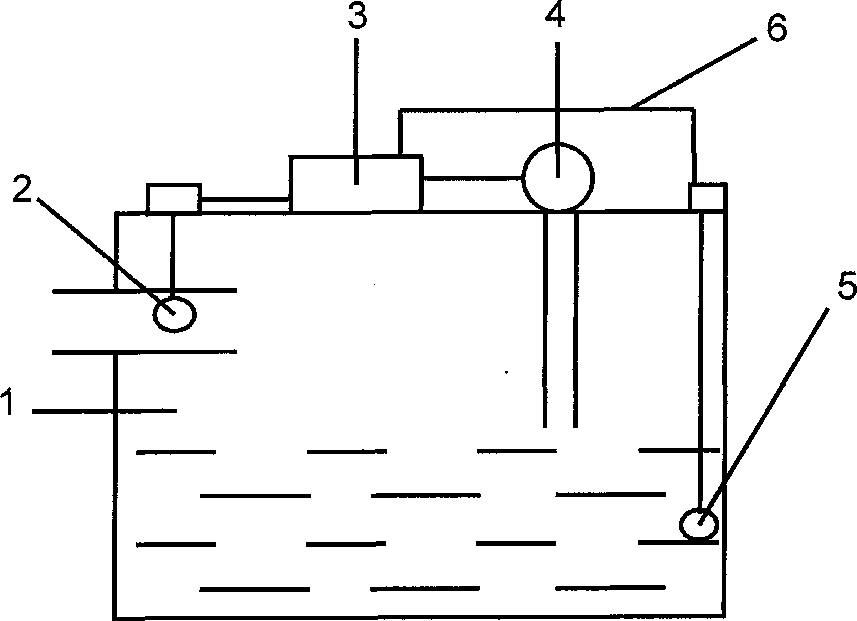

所述的用于废水处理的变频供氧器，由废水好氧处理室、废水流量监测器、PLC中心控制器、变频器风机、在线废水氧含量监测器和反馈监测信号器组成。
用废水流量监测器监测得到污染物主要指标COD的数量和废水流量信号，输入到PLC中心控制器，在设定的程序条件下，PLC中心控制器便可调整变频器风机的转速，进而较准确地调整氧的准确供应量。这样，既能保证处理效果，又能防止因氧供应量过多而溢出所造成的浪费。
同时，用在线监测的好氧曝气终端的氧含量，反馈输入到PLC控制器，进而完成对风机电机转速的反馈控制：氧含量相当于2000ppm时，维持原转速;低于2000ppm时，提高转速;高于2000ppm时，降低转速。并将这些信号通过网络远传到中心控制室。完成废水处理的智能化控制。
能根据废水进入处理室的流量多少，而提供一种节能供氧的用于废水处理的变频供氧器
