申请日2009.12.24
公开(公告)日2010.09.22
IPC分类号B01D33/23
摘要
本实用新型公开了一种污水处理器中的过滤转盘结构，包括中央转筒和过滤转盘，过滤转盘由多个过滤扇片固定连接组成，中央转筒和过滤转盘通过法兰连接，过滤转盘底部和中央转筒的连接处相连通，方便过滤转盘中的污垢排出;为增加过滤扇片的强度，每个过滤扇片上至少设有一个加强筋，并且在加强筋上开通孔，以方便过滤液体的流动。每个过滤扇片两侧安装覆盖有过滤网的扇型膜片组件，过滤扇片的顶部固定有顶盖，固定多个扇型膜片即可实现整个过滤扇片侧面的覆盖，相邻两个过滤扇片之间可以通过连接体进行过渡连接。本实用新型增加了转盘的稳定性，提高了转盘和转筒直接的连接强度，是过滤转盘结构一项重要结构改进。
权利要求书

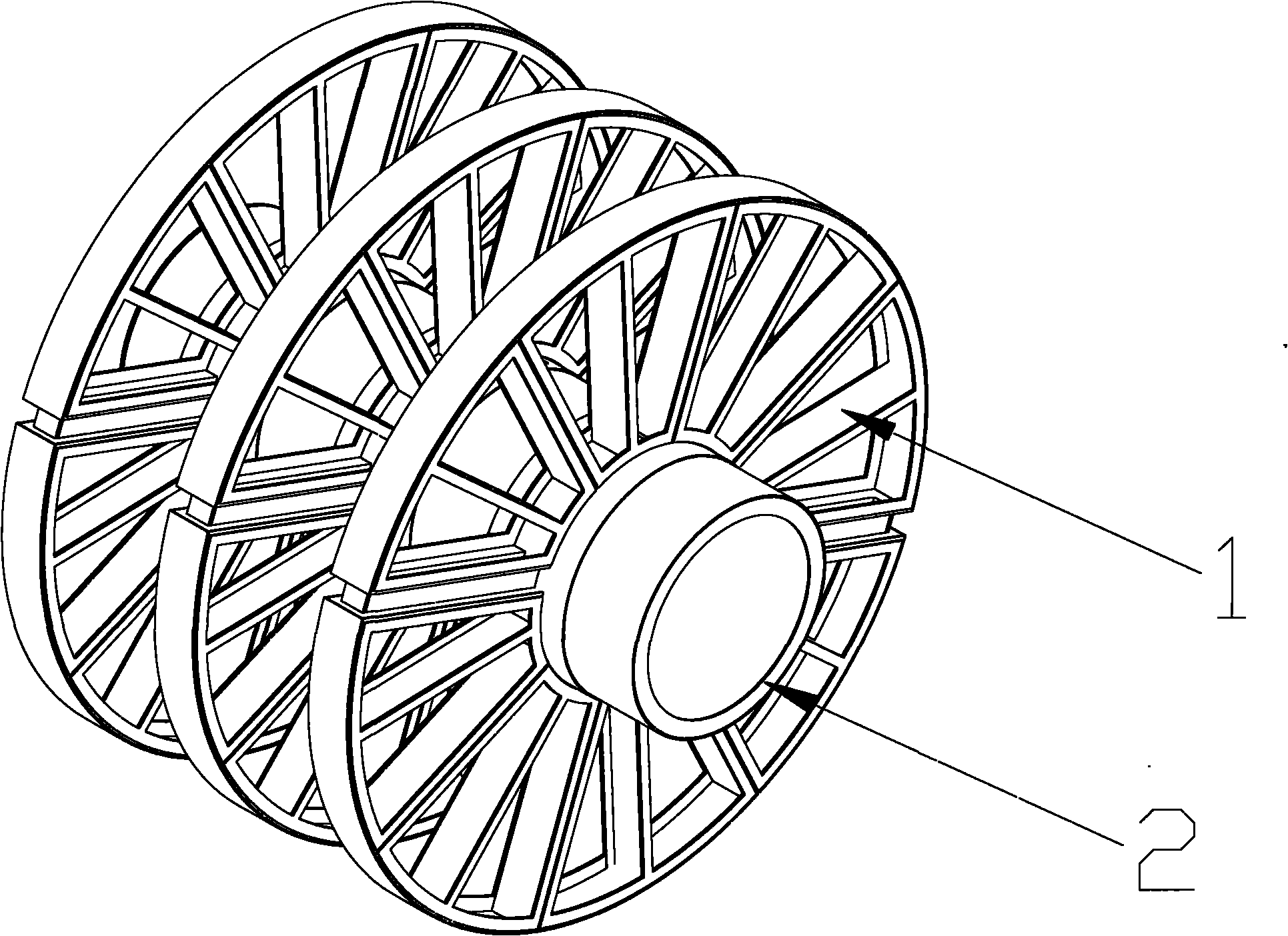

1.一种污水处理器中的过滤转盘结构，包括中央转筒(2)和过滤转盘(1)，其特征在于过滤转盘由多个过滤扇片固定连接组成，中央转筒和过滤转盘通过法兰(3)连接，过滤转盘底部和中央转筒的连接处相连通，方便过滤转盘中的污垢排出。
2.根据权利要求1所述污水处理器中的过滤转盘结构，其特征在于，每个过滤扇片上至少设有一个加强筋(1-1)。
3.根据权利要求2所述污水处理器中的过滤转盘结构，其特征在于，过滤扇片上的加强筋上可以开通孔。
4.根据权利要求1所述污水处理器中的过滤转盘结构，其特征在于，每个过滤扇片两侧安装覆盖有过滤网(1-4)的扇型膜片组件，过滤扇片的顶部固定有顶盖(1-2)。
5.根据权利要求1所述污水处理器中的过滤转盘结构，其特征在于，相邻两个过滤扇片之间可以通过连接体(1-3)进行过渡连接。
说明书
一种污水处理器中的过滤转盘结构
技术领域
本实用新型属于污水装置技术领域，特别是涉及一种在利用污水处理器对污水进行深度过滤处理过程中采用的新型过滤转盘结构。
背景技术
污水处理厂利用污水处理器对污水进行深度过滤时，过滤转盘的结构对污水过滤效果有着直接影响。已有污水处理器的过滤装置大多呈水平放置，其缺点是悬浮物易沉积在过滤材料的表面上，形成板结，堵塞水流通道而需要反冲洗的能耗大，致使过滤材料寿命变短。为解决此污水处理过程中的过滤材料寿命降低问题，在目前已有技术中，如中国专利200480005242.4所采用的垂直型用于污水处理的转盘过滤器，采用了垂直与地面的转盘结构，解决了上述问题。但是，该技术方案中，过滤转盘由多个过滤段组成，过滤段之间的连接点较多，过滤器的密封性能存在隐患，存在漏水危险，又如美国专利US7,037,427B2所采用的垂直型过滤装置有许多滤芯组成，整体浸没在水中，过滤段之间连接点多，且运行过程中滤液在泵的作用下形成湍流，流速快，对密封的要求非常高，同样存在漏水的危险。
发明内容
本实用新型的目的是为了解决已有污水处理器的过滤转盘结构各个过滤段连接密封性差，容易产生漏水的缺陷提供一种新型改进的过滤转盘结构，本结构采用了较少的连接部件，连接方便，密封性能好，机械强度高，不易变形。
实现上述目的本实用新型的技术方案为，一种污水处理器中的过滤转盘结构，包括中央转筒和过滤转盘，过滤转盘由多个过滤扇片固定连接组成，中央转筒和过滤转盘通过法兰连接，过滤转盘底部和中央转筒的连接处相连通，方便过滤转盘中的污垢排出。为增加过滤扇片的强度，每个过滤扇片上至少设有一个加强筋，并且在加强筋上可以开通孔，以方便过滤液体的流动。每个过滤扇片两侧安装覆盖有过滤网的扇型膜片组件，过滤扇片的顶部固定有顶盖，固定多个扇型膜片即可实现整个过滤扇片侧面的覆盖，相邻两个过滤扇片之间可以通过连接体进行过渡连接。
本实用新型和传统污水处理器中的过滤转盘相比具有以下优点：(1)转盘结构采用了多个过滤扇片相连接的结构增加了转盘的稳定性;(2)转盘和转筒之间采用法兰连接方式提高了转盘和转筒直接的连接强度;(3)过滤扇片上增加了有通孔的加强筋，不仅进一步提高了扇片的强度还不会影响过滤液体的流动。
