申请日2011.08.15
公开(公告)日2012.04.04
IPC分类号F27D17/00; C02F11/12
摘要
工业尾气余热干化污泥系统的加热装置，涉及一种污泥(淤泥)干化设备。提供一种工业尾气余热干化污泥系统的加热装置。设有保温体、导热板、地下支撑墙体、工业尾气送风管道和送风风机，所述保温体至少设1个，保温体内腔作为地下排烟通道，所述导热板设于保温体顶部和地下支撑墙体顶部，所述地下支撑墙体设于各个保温体之间;所述地下排烟通道的工业尾气进口接工业尾气送风管道的出口，工业尾气送风管道的进口接送风风机出口，送风风机进口外接窑炉排烟管道的出口。具有节能、环保、高效等优点，与其它相关设备配套使用，将形成一种具有节能、环保、高效等优点的干化污泥(淤泥)处理系统。
权利要求书
1.工业尾气余热干化污泥系统的加热装置，其特征在于设有保温体、导热板、地下支撑 墙体、工业尾气送风管道和送风风机，所述保温体至少设1个，保温体内腔作为地下排烟通 道，所述导热板设于保温体顶部和地下支撑墙体顶部，所述地下支撑墙体设于各个保温体之 间;所述地下排烟通道的工业尾气进口接工业尾气送风管道的出口，工业尾气送风管道的进 口接送风风机出口，送风风机进口外接窑炉排烟管道的出口。
2.如权利要求1所述的工业尾气余热干化污泥系统的加热装置，其特征在于所述保温体 采用两侧面和底面均为陶粒砼保温面的保温体。
3.如权利要求1或2所述的工业尾气余热干化污泥系统的加热装置，其特征在于所述保 温体的横截面呈方形。
4.如权利要求1所述的工业尾气余热干化污泥系统的加热装置，其特征在于所述工业尾 气送风管道的外侧设有保温层。
5.如权利要求1所述的工业尾气余热干化污泥系统的加热装置，其特征在于所述送风风 机的外侧设有保温层。
6.如权利要求1所述的工业尾气余热干化污泥系统的加热装置，其特征在于所述工业尾 气送风管道和送风风机设有地下支撑体。
说明书
工业尾气余热干化污泥系统的加热装置
技术领域
本实用新型涉及一种污泥(淤泥)干化设备，尤其是涉及一种节能、环保、高效、无害 化的利用工业尾气余热干化污泥系统的加热装置。
背景技术
经过污水处理厂压榨脱水后的污泥的含水率一般约为75%～85%，由于污水处理厂的处 理设备等因素，不能做到干化、无害化处理，其中的有机物及一定数量的重金属不能得到妥 善的处理。若处理不当，污泥中的有害气体和尘埃会加重对大气的污染。目前，只能将其运 送到垃圾填埋场进行填埋，这样不仅需要大量的土地资源，而且对土壤性质造成破坏，还会 污染地下水源，污染较难避免。不能有效地对污泥进行减量化、稳定化和无害化处理，都不 是真正彻底的污泥处理处置方式。
发明内容
本实用新型的目的在于提供一种工业尾气余热干化污泥系统的加热装置。

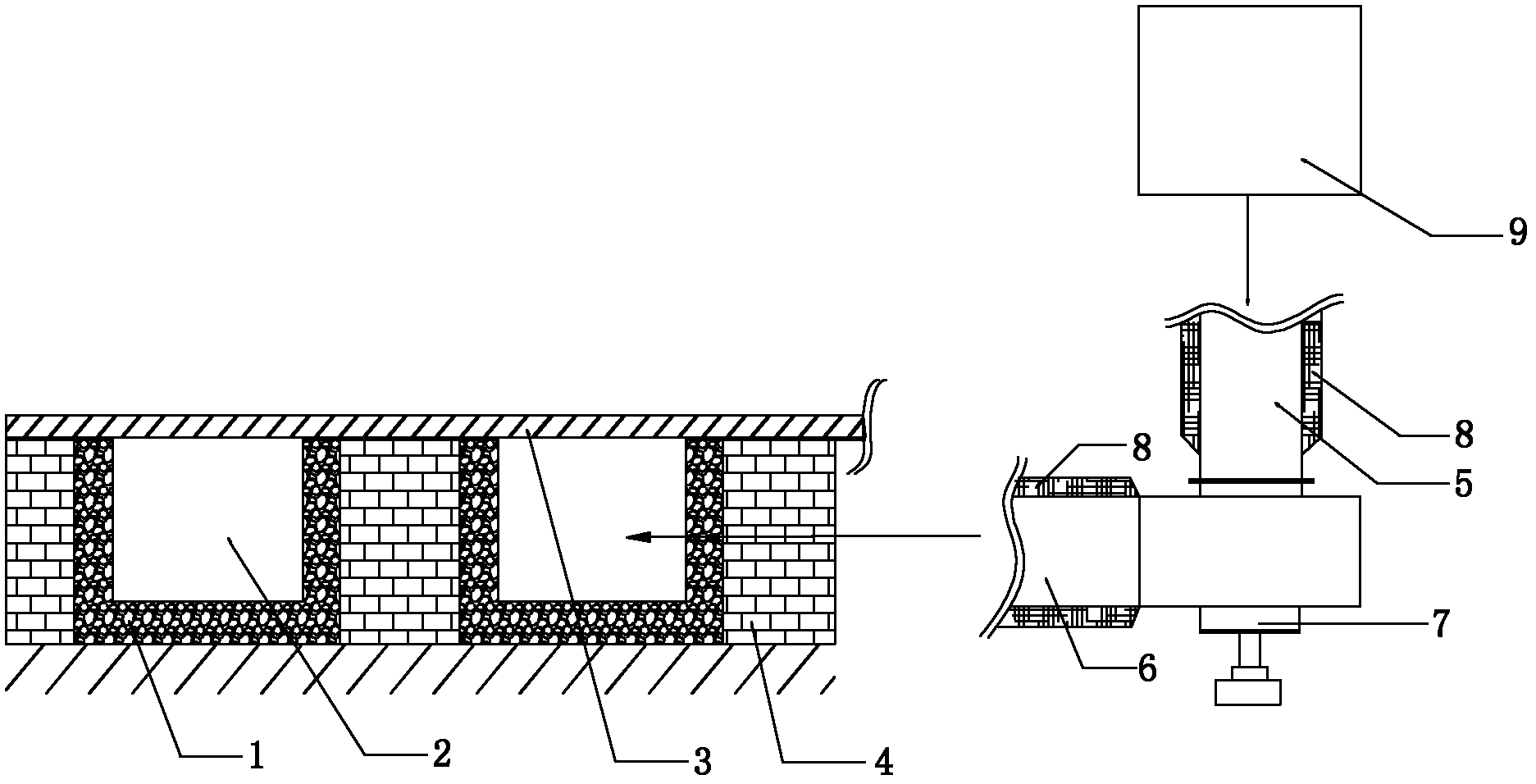

本实用新型设有保温体、导热板、地下支撑墙体、工业尾气送风管道和送风风机，所述 保温体至少设1个，保温体内腔作为地下排烟通道，所述导热板设于保温体顶部和地下支撑 墙体顶部，所述地下支撑墙体设于各个保温体之间;所述地下排烟通道的工业尾气进口接工 业尾气送风管道的出口，工业尾气送风管道的进口接送风风机出口，送风风机进口外接窑炉 排烟管道的出口。
所述保温体可采用两侧面和底面均为陶粒砼保温面的保温体，所述保温体的横截面可呈 方形。所述导热板可采用石板或钢板等。
所述工业尾气送风管道的外侧最好设有保温层，所述保温层可采用保温盐棉层;所述送 风风机的外侧最好设有保温层，所述保温层可采用保温盐棉层。
所述工业尾气送风管道和送风风机可设有地下支撑体。
由于本实用新型利用保温体内的腔体作为地下排烟通道，又在保温体顶部和地下支撑墙 体顶部设有导热板，可利用工业尾气的余热对导热板进行加热，因此解决了现有干化污泥系 统存在的能耗大和效率低等问题，具有节能、环保、高效等优点，如将本实用新型与其它相 关设备配套使用，将形成一种具有节能、环保、高效等优点的干化污泥(淤泥)处理系统。
