申请日2011.08.15
公开(公告)日2012.03.28
IPC分类号C02F11/02
摘要
本发明公开了一种污泥制砖的沼气利用系统，包括依次连接的污泥发酵装置、沼气收集装置、沼气处理装置，所述污泥发酵装置包括发酵池、发酵池上方的沼气室;所述沼气收集装置包括与沼气室相通的导气管、与导气管连接的储气罐;所述沼气处理装置包括依次连接的沼气压缩机和增压机，该沼气压缩机与储气罐连接，该增压机的排气口与制砖焚烧炉连接;本发明公开的沼气利用系统，在污泥发酵装置后连接了沼气收集装置和沼气处理装置，将发酵产生的沼气进行收集和处理，与沼气室相通的导气管将沼气导入储气罐内储存，沼气压缩机将储气罐内的气体进行压缩，再经过增压机增压，达到目标气压后再导入制砖焚烧炉内燃烧，为烧砖提供热能。
权利要求书

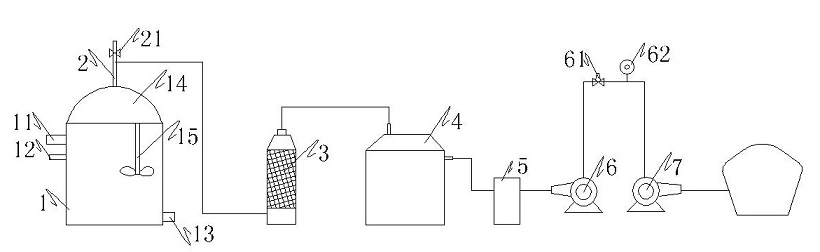

1.一种污泥制砖的沼气利用系统，其特征在于：包括依次连接的污泥发酵装置、沼气收集装置、沼气处理装置，所述污泥发酵装置包括发酵池、发酵池上方的沼气室;所述沼气收集装置包括与沼气室相通的导气管、与导气管连接的储气罐;所述沼气处理装置包括依次连接的沼气压缩机和增压机，该沼气压缩机与储气罐连接，该增压机的排气口与制砖焚烧炉连接。
2.根据权利要求1所述的污泥制砖的沼气利用系统，其特征在于：所述导气管顶端设有限压阀，所述导气管与储气罐之间连接有脱硫装置。
3.根据权利要求1所述的污泥制砖的沼气利用系统，其特征在于：所述储气罐与沼气压缩机之间连接有冷凝水杂质去除器。
4.根据权利要求1所述的污泥制砖的沼气利用系统，其特征在于：所述沼气压缩机与增压机之间连接有单向阀。
5.根据权利要求1所述的污泥制砖的沼气利用系统，其特征在于：所述发酵池内设有搅拌器。
说明书
污泥制砖的沼气利用系统
技术领域
本发明涉及一种污泥制砖的沼气利用系统，特别涉及一种利用污泥发酵后产生的沼气作为污泥制砖能源利用的系统。
背景技术
长期以来，建筑用砖基本上使用纯粘土制成，但是由于粘土都是取自地表的上层土，如果长期用纯粘土制砖，就会破坏耕地、造成耕地的大量荒废，这对于人均土地资源低于世界平均水平的中国来讲，保护土地资源，开发各类非粘土质墙体材料显得尤为迫切。
授权公开号为CN1108201C的中国专利“污泥烧结砖生产方法”公开的方案是将污泥和页岩粉混合后进行制坯焙烧，该专利的缺点在于污泥在混合前没有经过脱水处理和降低高挥发性有机质的处理，而研究发现污泥中高挥发性的有机质太多会降低制砖的品质，只有当有机质挥发分小于10%时，污泥出砖的强度能达到建筑用砖的标准。
目前常用降低污泥高挥发性有机质的方法是将污泥进行发酵处理，使高挥发性有机质转化为沼气等可燃气体，再将可燃气体返到烧制污泥砖的过程中燃烧利用，但是由于发酵产生的可燃气体带有许多水汽和杂质，且气压较低，并不能直接进行燃烧利用。
发明内容
本发明意在提供一种合理利用污泥沼气，环保节能的沼气循环利用系统。
本发明的目的可以通过以下措施来达到：一种污泥制砖的沼气利用系统，包括依次连接的污泥发酵装置、沼气收集装置、沼气处理装置，所述污泥发酵装置包括发酵池、发酵池上方的沼气室;所述沼气收集装置包括与沼气室相通的导气管、与导气管连接的储气罐;所述沼气处理装置包括依次连接的沼气压缩机和增压机，该沼气压缩机与储气罐连接，该增压机的排气口与制砖焚烧炉连接。
上述技术方案与现有技术的区别在于：本发明公开的沼气利用系统，在污泥发酵装置后连接了沼气收集装置和沼气处理装置，将发酵产生的沼气进行收集和处理，与沼气室相通的导气管将沼气导入储气罐内储存，沼气压缩机将储气罐内的气体进行压缩，再经过增压机增压，达到目标气压后再导入制砖焚烧炉内燃烧，为烧砖提供热能。
进一步地，从发酵池导出的沼气含有硫化物、水以及其他杂质，为了减少沼气中的杂质，所述导气管与储气罐之间连接有脱硫装置，储气罐与沼气压缩机之间连接有冷凝水杂质去除器;为防止发酵池内的气压过高，所述导气管顶端设有限压阀;为了防止发酵池里的液体负压倒吸，沼气压缩机与增压机之间连接有单向阀;发酵池内设有搅拌器可用于搅拌污泥，防止其於结，使微生物与污泥充分混合，以获得较好的发酵效果。
