申请日2011.08.15
公开(公告)日2012.04.04
IPC分类号C02F9/14; C02F1/44; C02F3/30
摘要
一体化渗滤液处理设备属环保设备技术领域。在地面的一个方位依次相邻地设调节池、厌氧池、好氧池、缺氧池，并设清水池和储泥池，在地面相对的另一方位设一活动板房，活动板房内部间隔为微滤膜反应装置室、反渗透装置室、配电室、控制室、加药间和鼓风机间;调节池、厌氧池、好氧池、缺氧池、微滤膜反应池、反渗透装置、清水池由管道依次串联，厌氧池、好氧池、缺氧池、微滤膜反应池和反渗透装置均设出口与储泥池连通，缺氧池与厌氧池之间由回流管连通。有益效果：处理装置设备化，可以大大缩短工期，压缩施工成本，节约占地面积，实现整齐、美观的布局;运行灵活、稳定，避免因检修、维护等造成的停运。
权利要求书
1.一体化渗滤液处理设备，其特征在于：在地面的一个方位依次相邻地 设调节池、厌氧池、好氧池、缺氧池，并设清水池和储泥池，在地面相对的另 一方位设一活动板房，活动板房内部间隔为微滤膜反应装置室、反渗透装置室、 配电室、控制室、加药间和鼓风机间;调节池、厌氧池、好氧池、缺氧池、微 滤膜反应池、反渗透装置、清水池由管道依次串联，厌氧池、好氧池、缺氧池、 微滤膜反应池和反渗透装置均设出口与储泥池连通，缺氧池与厌氧池之间由回 流管连通。
说明书
一体化渗滤液处理设备
技术领域
本实用新型属环保设备技术领域。
背景技术
城市垃圾填埋场渗滤液的处理一直是填埋场设计、运行和管理中非常棘手的问题。渗滤液是液体在填埋场重力流动的产物，它的来源按产生量的大小排列主要分为三部分：垃圾自身含水，雨水，由于微生物的分解作用而产生的水。其中生化反应的水较少，雨水具有集中性、短时性和偶然性。由于液体在流动过程中有许多因素可能影响到渗滤液的性质，包括物理因素、化学因素以及生物因素等，所以渗滤液的性质在一个相当大的范围内变动。一般来说，其pH值在4～9之间，COD在2000～62000mg/L的范围内，BOD5从60～45000mg/L，重金属浓度和市政污水中重金属的浓度基本一致。从垃圾渗滤液的特性出发，其处理的难点在于其高污染负荷，特别表现在COD和氨氮负荷，渗滤液与一般的城市生活污水相比，处理的难度更大。作个比较就更容易明白了，污水处理厂设计进水的COD=350，由此也可略见渗滤液处理的难度。城市垃圾填埋场渗滤液是一种成分复杂的高浓度有机废水，若不加处理而直接排入环境，会造成严重的环境污染。以保护环境为目的，对渗滤液进行处理是必不可少的。
现有的垃圾渗滤液处理设备包括生物法处理设备和物理化学法处理备。
1.生物法处理设备分为好氧处理设备、厌氧处理设备以及二者结合的设备。好氧处理设备包括活性污泥法设备、曝气氧化池、好氧稳定塘、生物转盘和滴滤池等。厌氧处理设备包括上向流污泥床、厌氧固定化生物反应器、混合反应器及厌氧稳定塘。
2.物理化学法处理设备主要有活性炭吸附设备、化学沉淀设备、密度分离设备、化学氧化设备、化学还原设备、离子交换设备、膜渗析、气提及湿式氧化法设备等多种。
在实际应用中，虽然单独的调节池、厌氧池、好氧池、缺氧池、微滤膜反应池、反渗透装置、清水池，它们的结构都是现有技术，但这些设备或工艺配套设施均为单一功能的装置，必须在现场按工艺要求分别进行施工和安装，整个处理系统松散占地面积大，工期长，施工成本高，布局难以实现整齐、美观。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种功能完整全面，同时具有好氧处理、厌氧处理、物理化学法处理功能的一体化垃圾渗滤液处理设备。

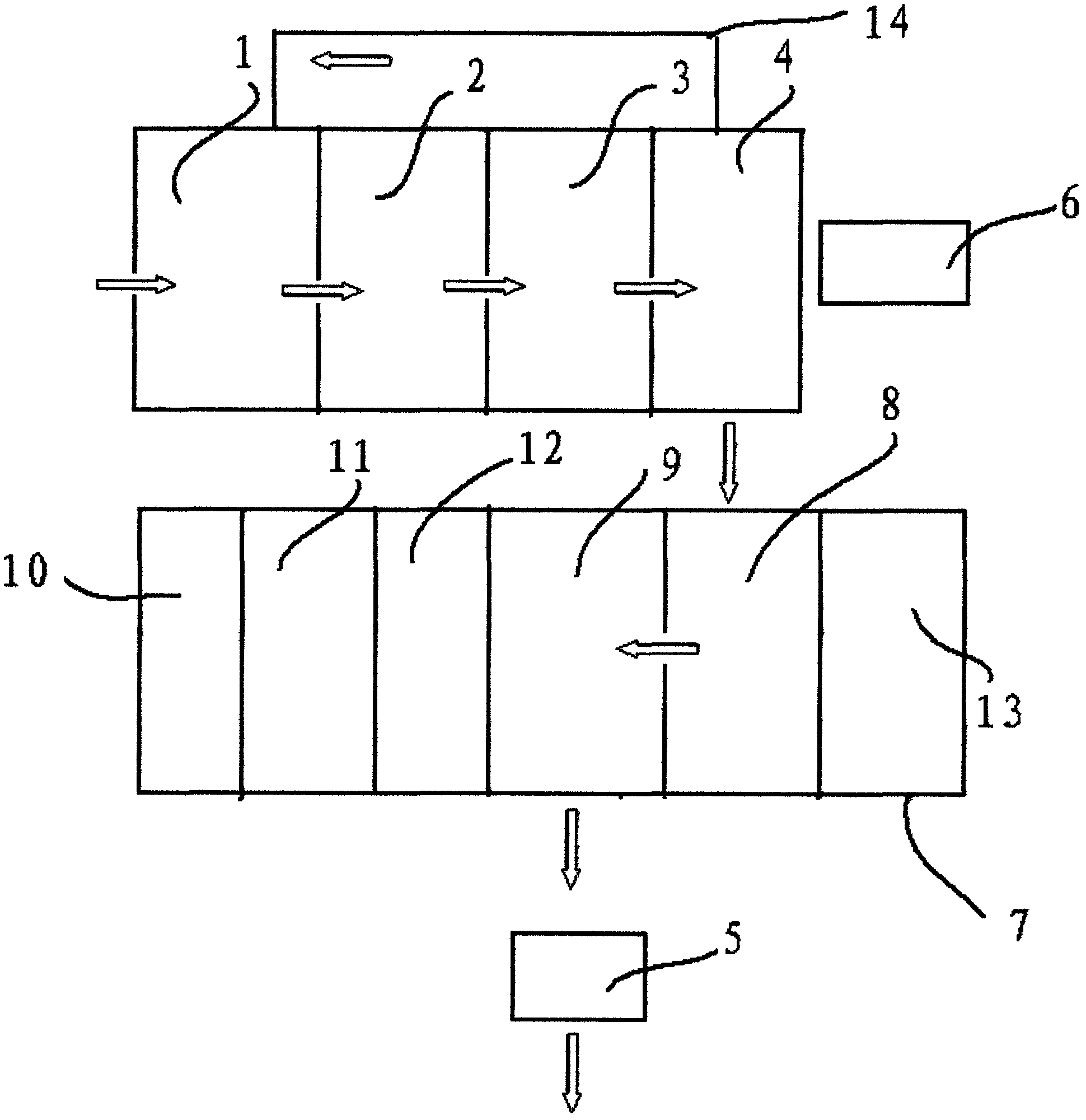

本实用新型的结构：在地面的一个方位依次相邻地设调节池、厌氧池、好 氧池、缺氧池，并设清水池和储泥池，在地面相对的另一方位设一活动板房，活动板房内部间隔为微滤膜反应装置室、反渗透装置室、配电室、控制室、加药间和鼓风机间;调节池、厌氧池、好氧池、缺氧池、微滤膜反应池、反渗透装置、清水池由管道依次串联，厌氧池、好氧池、缺氧池、微滤膜反应池和反渗透装置均设出口与储泥池连通，缺氧池与厌氧池之间由回流管连通。所说调节池、厌氧池、好氧池、缺氧池，清水池和储泥池的结构都为现有技术，微滤膜反应装置和反渗透装置为市售产品，各个部分其余的管线连接关系和全部电控线路结构也是现有技术，为本专业技术人员所知晓。
厌氧池、好氧池、缺氧池、微滤膜反应装置的主要作用是去除污水中的绝大部分有机污染物质和硝化NH3-N及反硝化硝态氮。
储泥池的主要作用是为储存反应池产生的剩余污泥和反渗透装置的浓液，清水池的主要作用是储存处理完成的达标水。
设备按以下处理流程工作：
调节池→厌氧生化段→好氧生化段→缺氧生化段→微滤膜组件→反渗透→排放/回用
剩余污泥及反渗透浓液用泵回灌至填埋场进行填埋处理，彻底杜绝二次污染。
处理出水水质达到设计出水水质标准要求后，经设备排放口外排水沟排放。
本实用新型的有益效果：
1.处理装置设备化，可以大大缩短工期，压缩施工成本。
2.与混凝土池体相比，可以一定程度上节约占地面积。
3.采取设备化，可以实现整齐、美观的布局。
4.运行灵活、稳定，避免因检修、维护等造成的停运。
5.综合采用“生化+物化+膜分离”技术处理渗滤液，完全能满足GB16889-2008标准的排放要求。
