申请日2010.04.30
公开(公告)日2010.12.15
IPC分类号C02F11/02; C02F103/28; C05F7/00
摘要
本实用新型公开了纸浆污泥的蚯蚓净化管道式处理器，它是管道结构，管道壳体(1)有支墩(2)支承;管道顶部开有进料口(10)，管道底部有出料口(12)，出料口(12)用弧形底板(3)遮盖;弧形底板(3)的两边均焊有轴套(4)，一边通过固定短轴(5)与壳体(1)连接，另一边通过活动销轴(6)与壳体(1)连接;管道下方有插板口(7)，插口(7)安装有插板(8)。插板(8)带有拉手(9);管道壳体(1)内的插口(7)部位焊有支撑管(11)。本实用新型的纸浆污泥的蚯蚓净化管道式处理器不仅能够处理纸浆污泥，占地不大，而且能够生产出纯天然绿色有机肥料，化害为利，改善环境。适用于各种纸浆厂用于治理污染废弃物。
权利要求书
1.纸浆污泥的蚯蚓净化管道式处理器，其特征在于它是管道结构，管道壳体(1)有支墩(2)支承;管道顶部开有进料口(10)，管道底部有出料口(12)，出料口(12)用弧形底板(3)遮盖;弧形底板(3)的两边均焊有轴套(4)，一边通过固定短轴(5)与壳体(1)连接，另一边通过活动销轴(6)与壳体(1)连接;管道下方有插板口(7)，插口(7)安装有插板(8)。
2.根据权利要求1所述的管道式处理器，其特征在于所述插板(8)带有拉手(9);管道壳体(1)内的插口(7)部位焊有支撑管(11)。
3.根据权利要求1所述的处理器，其特征在于所述管道壳体(1)、插板(8)用金属制成;支墩(2)用混凝土制成。
说明书
纸浆污泥的蚯蚓净化管道式处理器
技术领域
本实用新型涉及污泥处理装置，进一步而言，涉及污泥的生物处理器，具体来说涉及利用蚯蚓对纸浆污泥进行净化的管道式处理器。
背景技术
纸浆污泥是造纸工业一大废弃物，通常污泥中含水量为70%～80%，含有大量的纤维，有机物含量在30%左右，一般仅含少量重金属成分;纸浆污泥不仅不能直接用于农业，而且带来对地表水和地下水污染的环境问题。人们过去对造纸污泥的处理，曾经采用焚烧、填埋和向海洋倾倒等办法，但处理结果并不理想。近年来，人们又提出了采用生物净化污泥的技术方案，例如中国专利申请件200810042365.5号“利用蚯蚓生物滤池处理城镇污水厂剩余污泥的方法”，该方法是构建蚯蚓生物滤池和接种蚯蚓，滤池内上、下层填装陶粒，同时，将蚯蚓均匀接种在陶粒中，滤池的底板开设分布均匀的孔洞，污泥从滤池顶端的布水器流经驯化成功的陶粒间的蚯蚓，在蚯蚓自身丰富的蛋白酶等酶系统作用下，将污泥有机质分解成自身和其他微生物的营养物质，从滤池底的孔洞流入沉淀池，收集脱水后得到的与蚓粪共存的、肥效强的土壤改良剂。这个方案有处理污泥的作用，但滤池结构复杂。中国专利200920125314.9号“纸浆污泥的蚯蚓净化处理器”公开了一种具有立方体形的框架结构的蚯蚓净化处理器，但其占地面积较大。
发明内容
本实用新型的目的是提供一种结构简单、方便实用的纸浆污泥的蚯蚓净化管道式处理器，以较小的占地面积解决纸浆污泥的环境污染问题。
蚯蚓俗称地龙、曲蟮，是无脊椎爬行动物。蚯蚓在自身丰富的蛋白酶等酶系统作用下，能够将污泥有机质分解成自身和其他微生物的营养物质。

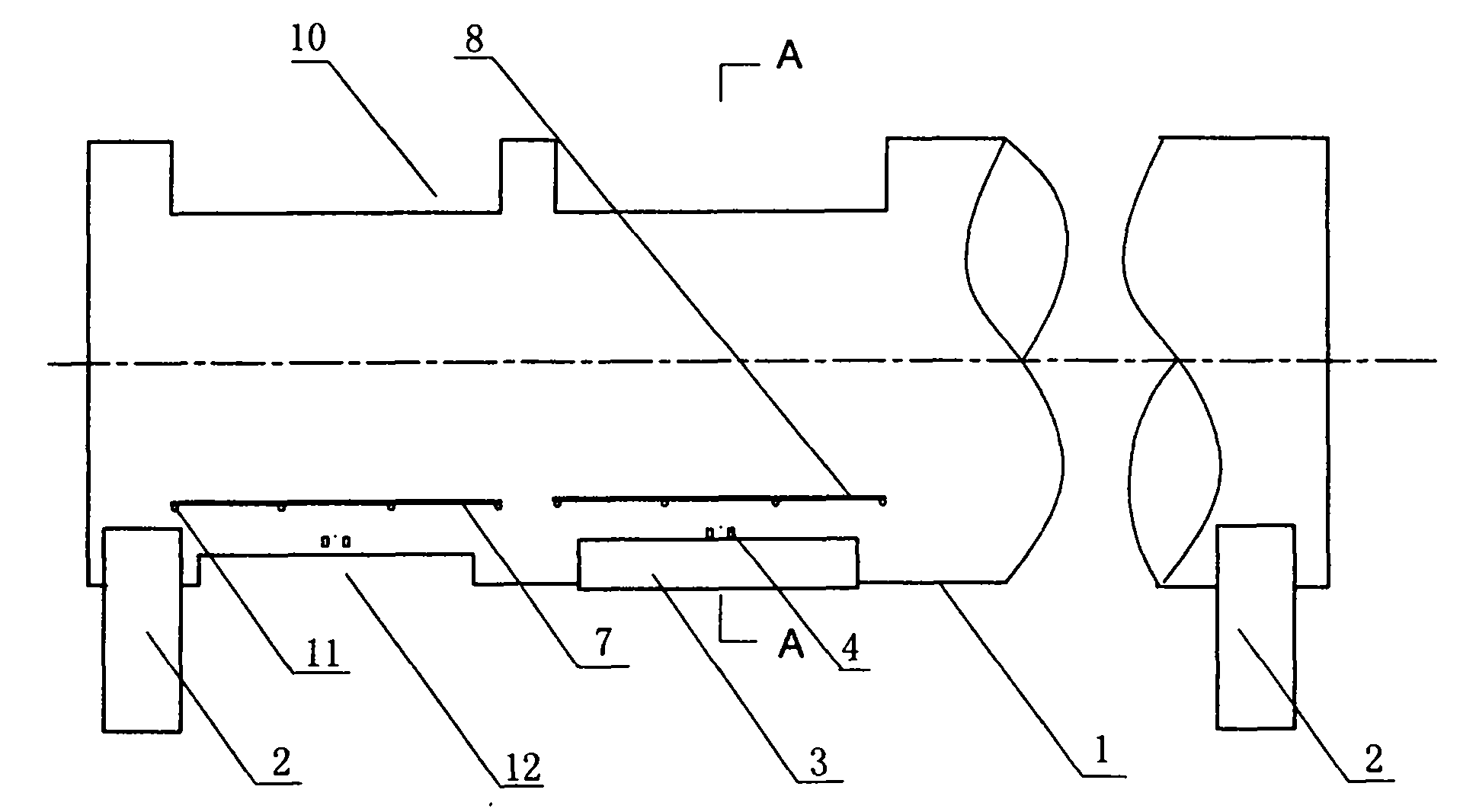

设计人提供的纸浆污泥的蚯蚓净化管道式处理器是管道结构，管道壳体有支墩支承;管道顶部开有进料口，管道底部有出料口，出料口用弧形底板遮盖;底板的两边均焊有轴套，一边通过固定短轴与管道连接，另一边通过活动销轴与管道连接;管道下方有插口，插口处安装有分土插板。
上述插板是带有拉手的插板，可以插入污泥层，将污泥分层;也可拉出放下经过处理的污泥和蚯蚓。管道壳体的插口部位焊有支撑管，用来支撑插板。
上述管道壳体、插板用金属制成，以保证其具有足够的机械强度;支墩用混凝土制成。
上述管道的直径为600～1000mm，长度2000～20000mm。
本实用新型的使用方法如下：将管道底部的弧形底板扣上，从上部放入纸浆污泥，控制管内的污泥高度在200mm，之后放入蚯蚓;每隔5天再加入泥土50mm，当污泥高度达到450～600mm后，停止加污泥;等蚯蚓净化一段时间后，插上分泥插板，打开弧形底板，让底部经过处理的污泥落出作为肥料运出;分泥插板下的泥土排完后，扣上弧形底板，再将新污泥从上部放入。整个流程周而复始地循环进行。
本实用新型的纸浆污泥的蚯蚓净化管道式处理器不仅能够处理纸浆污泥，占地不大，而且能够生产出纯天然绿色有机肥料，化害为利，改善环境。适用于各种纸浆厂用于治理污染废弃物。
