申请日2010.04.30
公开(公告)日2010.11.17
IPC分类号C02F1/44
摘要
本发明涉及家用、商用无废水反渗透装置，它包括与家用水管进水端相连通的进水管、与进水管相连通的反渗透净水装置、与反渗透净水装置相连通的储水箱、与储水箱相连通的增压泵以及与增压泵相连通的出水管，储水箱上设置有低位液位检测装置，家用水管上设置有与低位液位检测装置相连接的电磁阀，电磁阀设置在进水管与出水管间，出水管上设置有单向阀，出水管出水端与家用水管相连通。本发明在保障水质安全同时将浓水的充分利用，经过超滤净化水过滤的浓水其水质优于自来水的水质，可以大大降低了反渗透净水过程中水源的浪费，社会效益巨大。
权利要求书

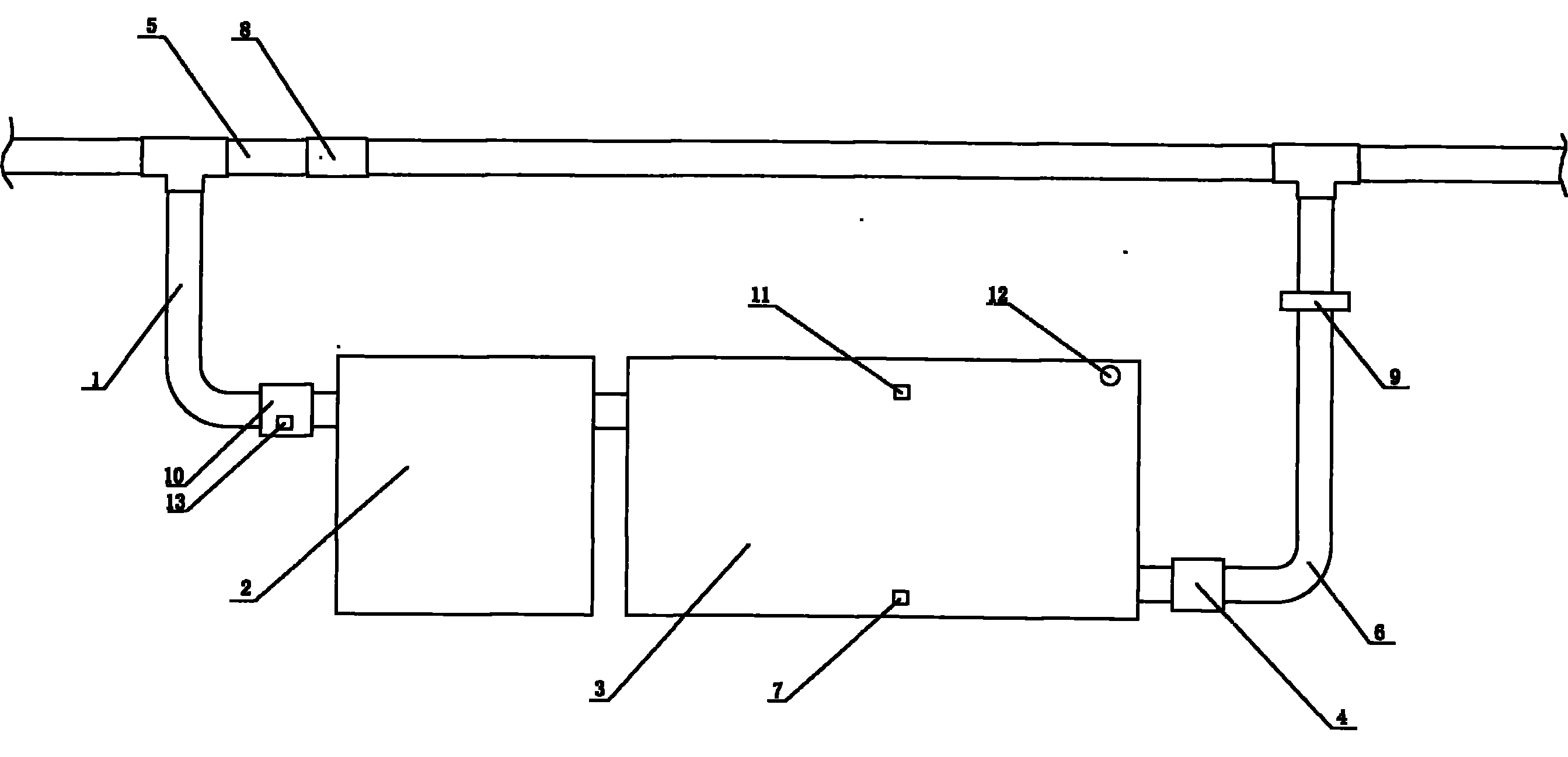

1.一种家用、商用无废水反渗透装置，其特征在于其包括与家用水管(5)进水端相连通的进水管(1)、与进水管(1)相连通的反渗透净水装置(2)、与反渗透净水装置(2)相连通的储水箱(3)、与储水箱(3)相连通的增压泵(4)以及与增压泵(4)相连通的出水管(6)，所述的储水箱(3)上设置有低位液位检测装置(7)，所述的家用水管(5)上设置有与低位液位检测装置(7)相连接的电磁阀(8)，所述的电磁阀(8)设置在进水管(1)与出水管(6)间，所述的出水管(6)上通过单向阀(9)与家用水管(5)相连通。
2.根据权利要求1所述的家用、商用无废水反渗透装置，其特征在于所述的进水管(1)上设置有超滤膜组件(10)。
3.根据权利要求1或2所述的家用、商用无废水反渗透装置，其特征在于所述的储水箱(3)上端设置有高位液位检测装置(11)和溢水口(12)。
4.根据权利要求2所述的家用、商用无废水反渗透装置，其特征在于所述超滤膜组件(10)上设置有自动清洗电动阀(13)。
说明书
家用、商用无废水反渗透装置
技术领域
本发明涉及家用、商用无废水反渗透装置。
背景技术
目前我们国家大力倡导主张可持续发展、低碳环保观念。而人们在日常生活中也带来了很多的资源浪费，如何合理利用资源成了一大新的难题!常见的反渗透装置利用市政自来水通过反渗透技术生产可以直接饮用的纯净水，但在产出好水的同时，为了保证水质的要求，也将产生并排放过滤后的大量的浓水，浓水与好水的比例可到达2∶1甚至3∶1。目前市场上的反渗透装置都没有浓″水回用装置，所排放的浓水的水质与自来水相差无几，让这样的“废水”白白的流入下水道实在是巨大的浪费。
发明内容
本发明所要解决的技术问题是提供一种可在使用反渗透技术保障高水质水的同时产生的浓水也充分利用的家用、商用无废水反渗透装置。
本发明所解决的技术方案如下：
本发明包括与家用水管进水端相连通的进水管、与进水管相连通的反渗透净水装置、与反渗透净水装置相连通的储水箱、与储水箱相连通的增压泵以及与增压泵相连通的出水管，所述的储水箱上设置有低位液位检测装置，所述的家用水管上设置有与低位液位检测装置相连接的电磁阀，所述的电磁阀设置在进水管与出水管间，所述的出水管通过单向阀与家用水管相连通。
本发明所述的进水管上设置有超滤膜组件。
本发明所述的储水箱上端设置有高位液位检测装置和溢水口。
本发明所述超滤膜组件上设置有自动清洗电动阀。
本发明的积极效果如下：
本发明在反渗透净水装置上添加储水箱，可将超滤净化水或自来水通过反渗透净水过程中产生的浓水收集在储水箱中，用来做饭、洗菜、拖地、绿化等。在保障水质安全同时将浓水的充分利用，经过超滤净化水过滤的浓水其水质优于自来水的水质，利用本发明可以大大降低了反渗透净水过程中水源的浪费，社会效益巨大。
