申请日2010.04.30
公开(公告)日2010.09.22
IPC分类号F04D9/04
摘要
污水泵自动引水装置，涉及离心分离技术领域。离心泵的顶部与真空泵的进口之间通过管线连接，在管线上串接一只小过渡罐和一只大过渡罐，小过渡罐靠近离心泵布置，大过渡罐靠近真空泵布置;在大过渡罐和真空泵之间连接电磁阀，在小过渡罐内设置电极式液位开关的传感器，电极式液位开关连接在真空泵的工作电源端。本发明在液面低泵的中心面，离心污水泵的自动引水装置，尤其是在介质含杂质的情况下，具有自动连锁，无堵塞的功能。
权利要求书
1.污水泵自动引水装置，包括一离心泵和一真空泵，其特征在于在所述离心泵的顶部与真空泵的进口之间通过管线连接，在所述管线上串接一只小过渡罐和一只大过渡罐，所述小过渡罐靠近离心泵布置，所述大过渡罐靠近真空泵布置;在大过渡罐和真空泵之间连接电磁阀，在小过渡罐内设置电极式液位开关的传感器，所述电极式液位开关连接在真空泵的工作电源端。
2.根据权利要求1所述污水泵自动引水装置，其特征在于在大过渡罐和真空泵之间连接的电磁阀为两只，且相互背靠背布置。
3.根据权利要求1或2所述污水泵自动引水装置，其特征在于在所述大过渡罐和电磁阀之间的管线为金属软管。
说明书
污水泵自动引水装置
技术领域：
本发明涉及离心分离技术领域。
背景技术：
离心泵是用于泵送液体的装置，当介质液面低于离心泵的中心面时，目前普遍采用两种模式：
一、采用手动操作，在水泵顶部引一管线同真空泵连接，待液面高于泵顶部时，关真空泵进口阀门，停真空泵，开离心泵，由于是手动操作，很不方便。
二、采用自吸泵，由于该泵要有抽真空的结构，改变了原来的泵的结构，自吸泵的效率普遍较低。
发明内容：
为了克服以上两项弱点，本发明提供一种新的自动吸水装置，用于泵的引水。

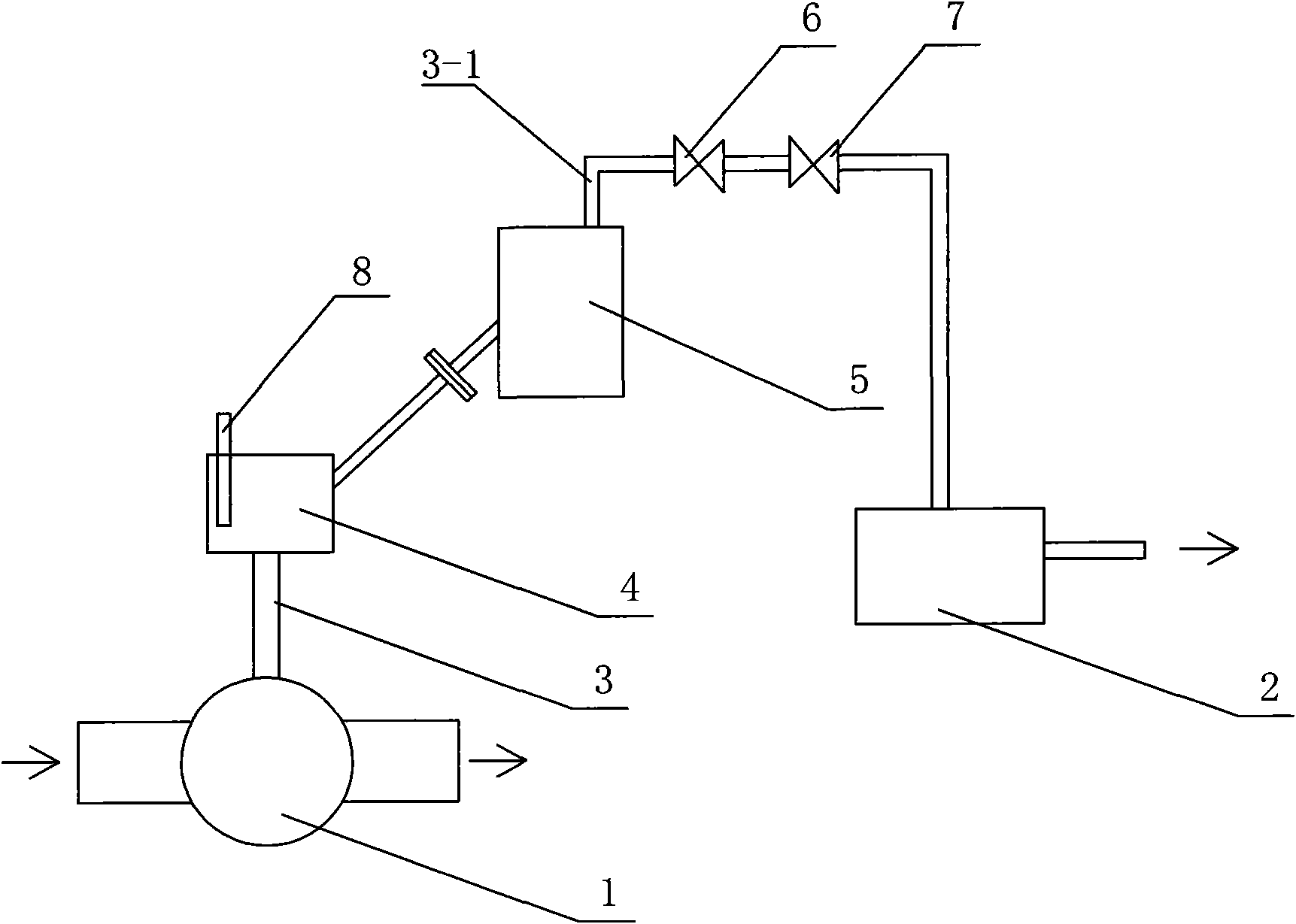

本发明包括一离心泵和一真空泵，在所述离心泵的顶部与真空泵的进口之间通过管线连接，在所述管线上串接一只小过渡罐和一只大过渡罐，所述小过渡罐靠近离心泵布置，所述大过渡罐靠近真空泵布置;在大过渡罐和真空泵之间连接电磁阀，在小过渡罐内设置电极式液位开关的传感器，所述电极式液位开关连接在真空泵的工作电源端。
当真空泵工作，将污水自离心泵的进口引到小罐时，电极式液位开关的传感器因液位信号使电极式液位开关工作关断电磁阀，可实现瞬间停止真空泵，同时打开离心泵工作电源。由于大过渡罐到小过渡罐的管路及大过渡罐中有空气，而且大过渡罐的直径大于管线直径，在离心泵工作时，污水对该段空气进行压缩后，必然留有一段空间，使电磁阀不会和污水介质接触。这就使电磁阀不需带过滤器，同时保证了电磁阀的密封可靠性。离心泵停机时，延时5秒，开电磁阀10秒，去除真空，将大小罐中污水回流，防止淤积、堵塞。与离心泵连接的工作电机、与真空泵连接的工作电机、电磁阀、电机式液位开关都由电控柜控制，实现自动连锁。由于采用自动连锁，可实现自动化一键操作，同时未改变离心泵的结构，使整个泵组效率提高。本发明在液面低泵的中心面，离心污水泵的自动引水装置，尤其是在介质含杂质的情况下，具有自动连锁，无堵塞的功能。
为了加强密封性，解决双向密封的问题，本发明在大过渡罐和真空泵之间连接两只相互背靠背布置的电磁阀。
在所述大过渡罐和电磁阀之间的管线为金属软管，解决了离心泵振动引起电磁阀振动的问题，延长电磁阀的寿命。
