申请日2010.09.26
公开(公告)日2011.05.04
IPC分类号C02F1/48
摘要
本实用新型公开了一种含铁砂废水处理装置，包括出水管道：出水管道口下端安装有排水管，出水管道口与排水管之间安装有磁铁滚轮，磁铁滚轮侧边安装有刮板，刮板下端安装有铁砂箱;所述排水管为金属管，所述磁铁滚轮由电机带动旋转。通过在出水管和排水管之间安装电机带动的磁铁转轮，并在磁铁转轮的侧边安装刮板的结构方式，能方便快速且全自动的去除废水中的铁渣，并将其收集起来回收利用，为企业创造了经济效益。
权利要求书
1.一种含铁砂废水处理装置，包括出水管道，其特征在于：出水管道口下端安装有排水管，出水管道口与排水管之间安装有磁铁滚轮，磁铁滚轮侧边安装有刮板，刮板下端安装有铁砂箱。
2.跟据权利要求1所述的一种含铁砂废水处理装置，其特征在于：所述排水管为金属管，所述磁铁滚轮由电机带动旋转。
说明书
一种含铁砂废水处理装置
技术领域：
本实用新型涉及机械生产设备领域，具体的说是一种含铁砂废水处理装置。
背景技术：
加工某型号的钢筋时，需要使用多种加工机械，这些机械中很多都是通过水冷方式冷却，冷却废水中往往含有大量铁砂，而铁砂是很容易回收再利用的，因此设想提供一种装置，能使废水进入废水处理厂处理之前就去除掉其中的铁砂。
发明内容：
为解决现有技术存在的问题，本实用新型特提供一种含铁砂废水处理装置，通过在出水管和排水管之间安装电机带动的磁铁转轮，并在磁铁转轮的侧边安装刮板的结构方式，能方便快速且全自动的去除废水中的铁渣，并将其收集起来回收利用，为企业创造了经济效益。
本实用新型采用的技术方案为：

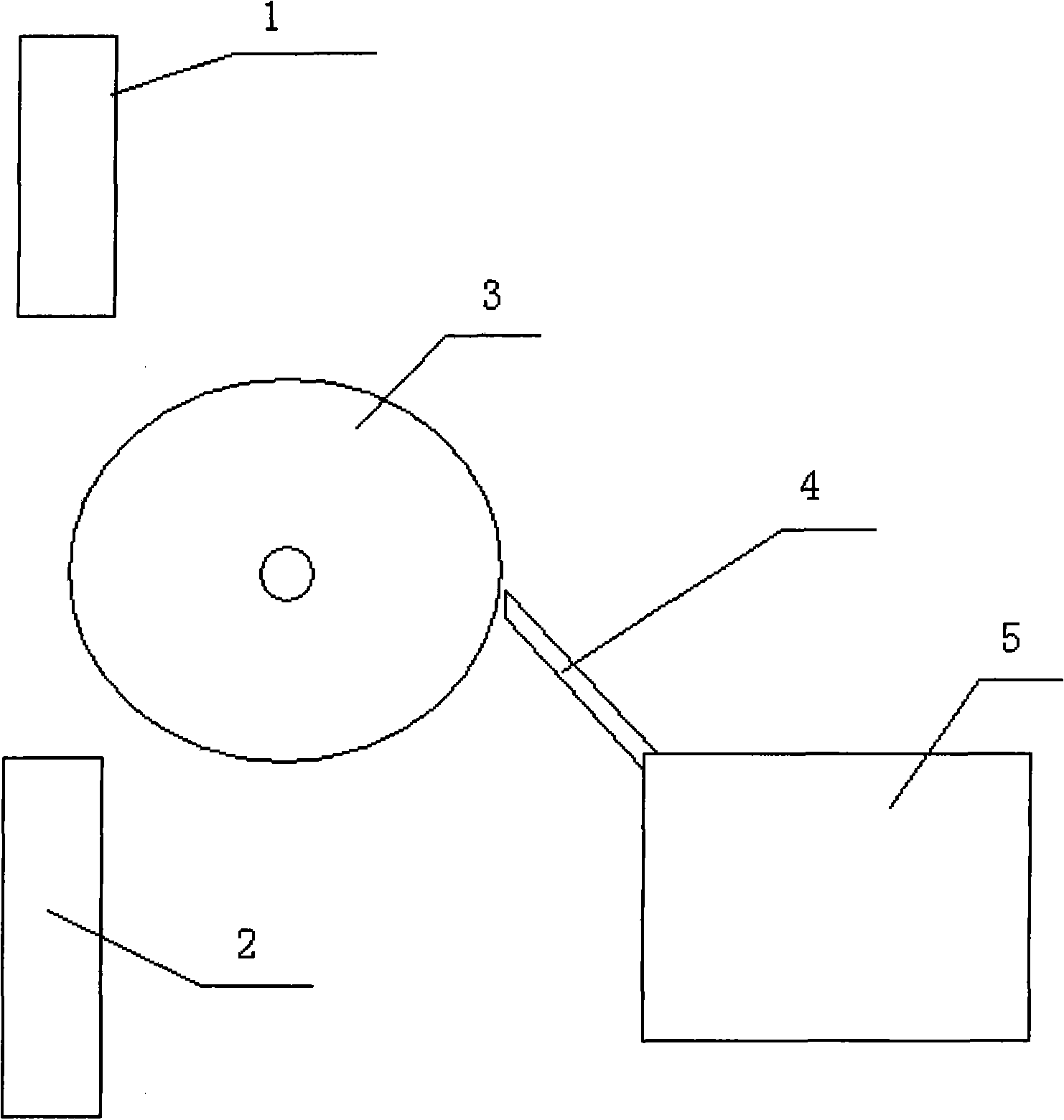

一种含铁砂废水处理装置，包括出水管道：出水管道口下端安装有排水管，出水管道口与排水管之间安装有磁铁滚轮，磁铁滚轮侧边安装有刮板，刮板下端安装有铁砂箱。
所述排水管为金属管，所述磁铁滚轮由电机带动旋转。
本实用新型的优点为：
通过在出水管和排水管之间安装电机带动的磁铁转轮，并在磁铁转轮的侧边安装刮板的结构方式，能方便快速且全自动的去除废水中的铁渣，并将其收集起来回收利用，为企业创造了经济效益。
