申请日2010.08.20
公开(公告)日2011.04.06
IPC分类号B01F15/02; B01F7/16; B01F3/12
摘要
一种污水处理粉料自动投料装置。主要解决现有投料装置手工投料，占用空间大，成本高的问题。其特征在于：配药箱(6)与熟化箱(7)间下部连通，熟化箱(7)与储药箱(8)间上部连通，配药箱(6)、熟化箱(7)和储药箱(8)内置有搅拌机(2)，干粉加药箱(3)和入料分散器(5)置于配药箱(6)上并连通，干粉加药箱(3)内有入料推进器(4)，入料分散器(5)下部和配药箱(6)上端连通有的进水管(9)，配药箱(6)内轴向有排污管(13)，熟化箱(7)和储药箱(8)下端连通有出药管(14)。该污水处理粉料自动投料装置具有自动投料，占用空间小和成本低的特点。
权利要求书

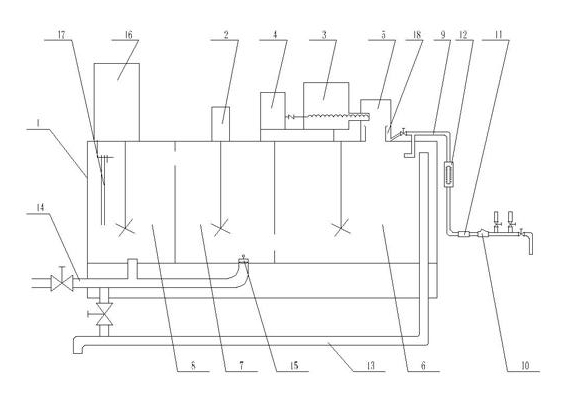

1.一种污水处理粉料自动投料装置，包括大储药箱(1)、搅拌机(2)、干粉加药箱(3)、入料推进器(4)和入料分散器(5),其特征在于：大储药箱(1)内由隔板分隔成配药箱(6)、熟化箱(7)和储药箱(8)，配药箱(6)与熟化箱(7)间下部连通，熟化箱(7)与储药箱(8)间上部连通，配药箱(6)、熟化箱(7)和储药箱(8)内分别轴向置有搅拌机(2)，干粉加药箱(3)和入料分散器(5)置于配药箱(6)上部，入料分散器(5)与配药箱(6)连通，干粉加药箱(3)下部与入料分散器(5)相连通，干粉加药箱(3)内横向置有向入料分散器(5)内推料的入料推进器(4)，入料分散器(5)下部和配药箱(6)上端连通有进水管(9)，进水管依次串联有阀门、过滤器(10)、电磁阀(11)和流量计(12)，配药箱(6)内轴向有排污管(13)，并与排污管网相连通，熟化箱(7)和储药箱(8)下端连通有出药管(14)并连接有阀门，熟化箱(7)的出药管(14)口内置有清箱堵(15)，出药管(14)与排污管(13)之间并联管上串联阀门，搅拌机(2)、入料推进器(4)、电磁阀(11)和流量计(12)分别与电控箱(16)内控制电路相连接。
2.根据权利要求1所述污水处理粉料自动投料装置，其特征在于：储药箱(8)上有液位计(17)。
3.根据权利要求1所述污水处理粉料自动投料装置，其特征在于：进水管(9)与入料分散器(5)下部环腔(18)相连通，环腔(18)上端与入料分散器(5)相连通。
说明书
污水处理粉料自动投料装置
技术领域
本实用新型涉及油田采油领域联合站污水处理所需的投药装置，尤其是污水处理粉料自动投料装置。
背景技术
随着油田的开发，油层压力越来越低，为了提高采收率，采用注水驱油。为了节约水资源，需将联合站分离出的污水进行处理回注。污水处理需要投放药剂，而目前投放药剂的投料装置采用手工投料，存在着费时费力，占用空间大，成本高，大大增加污水成本，不利于推广应用。
发明内容
为了解决现有投料装置手工投料，费时费力，占用空间大，成本高的问题。本实用新型提供一种污水处理粉料自动投料装置。该污水处理粉料自动投料装置具有自动投料，省时省力，占用空间小和成本低的特点。
本实用新型的技术方案是：该污水处理粉料自动投料装置包括大储药箱、搅拌机、干粉加药箱、入料推进器和入料分散器，大储药箱内由隔板分隔成配药箱、熟化箱和储药箱，配药箱与熟化箱间下部连通，熟化箱与储药箱间上部连通，配药箱、熟化箱和储药箱内分别轴向置有搅拌机，干粉加药箱和入料分散器置于配药箱上部，入料分散器与配药箱连通，干粉加药箱下部与入料分散器相连通，干粉加药箱内横向置有向入料分散器内推料的入料推进器，入料分散器下部和配药箱上端连通有进水管，进水管依次串联有阀门、过滤器、电磁阀和流量计，配药箱内轴向有排污管，并与排污管网相连通，熟化箱和储药箱下端连通有出药管并连接有阀门，熟化箱的出药管口内置有清箱堵，出药管与排污管之间并联管上串联阀门，搅拌机、入料推进器、电磁阀和流量计分别与电控箱内控制电路相连接。
上述方案中的储药箱上有液位计;进水管与入料分散器下部环腔相连通，环腔上端与入料分散器相连通。
本实用新型具有如下有益效果：该污水处理粉料自动投料装置由于具有上述结构，可以形成高度集成一体化设备，能够实现高度自动化控制。整个系统由电控箱中的PLC自动控制，自动投料，省时省力，成本低，缩小设备体积，占用空间小，简化操作，工作安全可靠，设备出现故障，系统会自动关闭，同时发出报警信号，性能稳定，抗腐蚀性好，与介质接触处全部采用工程塑料，适用于粉状、颗粒状和纤维物。所以说该污水处理粉料自动投料装置具有自动投料，省时省力，占用空间小和成本低的特点。
