申请日2010.08.20
公开(公告)日2011.05.11
IPC分类号C02F11/14
摘要
本实用新型涉及污泥处理领域，一种污泥脱水干燥的装置系统，所述离心干化机(3)的气/固混合物出口(3c)与旋风分离器(4)的进气口(4b)连接;旋风分离器(4)下方出料口(4c)经螺旋输送机(8)连接料仓(9);旋风分离器(4)上方的抽气口(4a)连接由供油系统(1)提供燃料的焚烧炉(5)第一入气口(5b)，焚烧炉(5)第二入气口(5a)接通大气;焚烧炉(5)的出气口(5c)与气体混合器(2)的高温入口(2c)连接;气体混合器(2)的常温入口(2b)与大气接通;气体混合器(2)的出口(2a)分别连接离心干化机(3)的净化气体入口(3d)和另一路烟囱(7)。本实用新型抽出含水废气不经冷却水清洗处理，大大节省水资源，避免对冷却清洗水的环保处理，一台焚烧炉两个用处，提高焚烧炉作业效率，装置数量减少、结构简化、投入成本减少，经济效益更高。
权利要求书

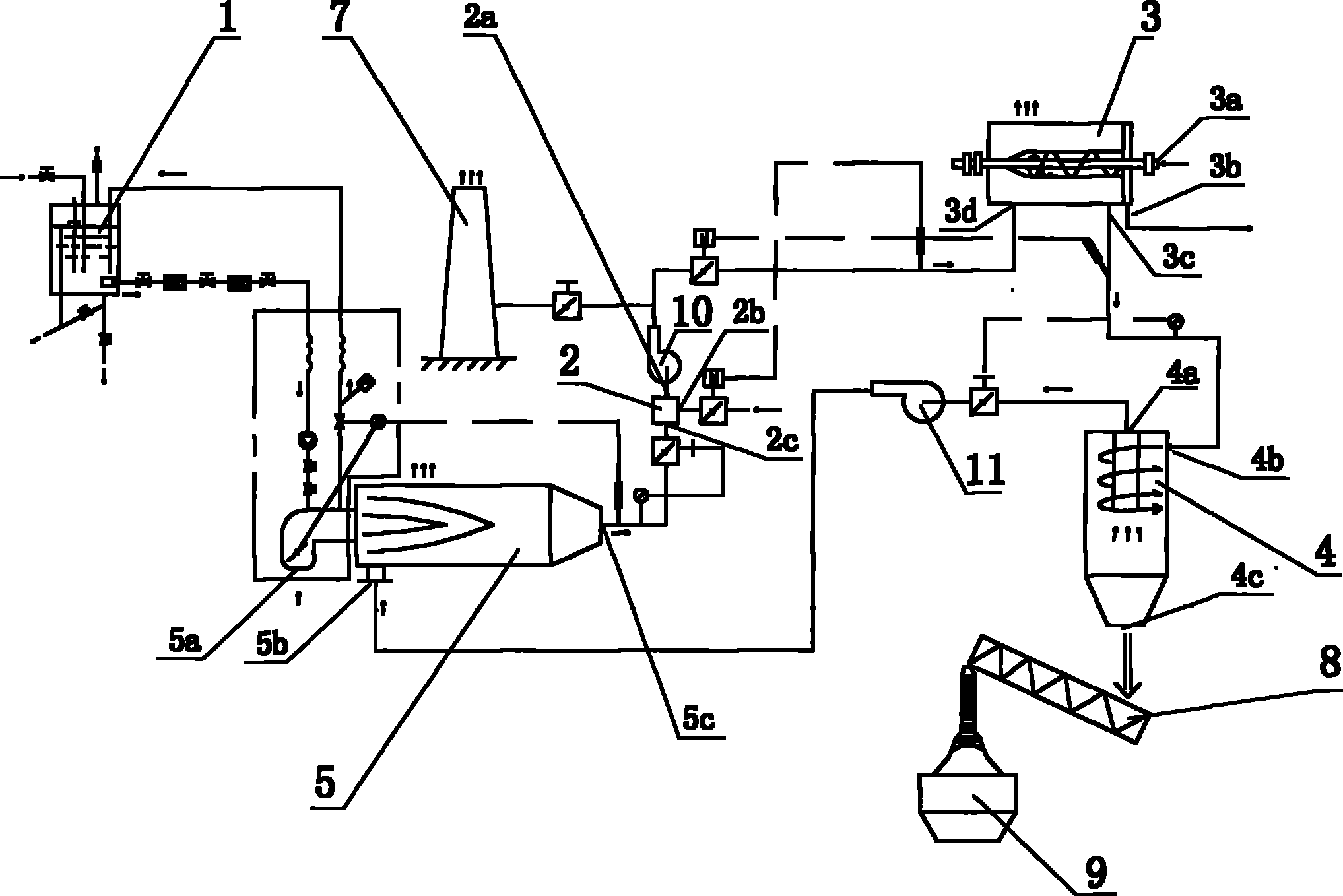

1.一种污泥脱水干燥的装置系统，
包括离心干化机(3)和旋风分离器(4);
所述离心干化机(3)的结构为，在卧式离心机螺旋推进器和转鼓的外围设置一圆筒形隔温壳体，在隔温壳体开设净化气体入口(3d)和气/固混合物出口(3c)，在卧式离心机的转鼓处开设待处理污泥入口(3a)和分离后的清水出口(3b);
其特征在于：
所述离心干化机(3)的气/固混合物出口(3c)与旋风分离器(4)的进气口(4b)连接;
旋风分离器(4)下方出料口(4c)经螺旋输送机(8)连接料仓(9);
旋风分离器(4)上方的抽气口(4a)连接由供油系统(1)提供燃料的焚烧炉(5)第一入气口(5b)，焚烧炉(5)第二入气口(5a)接通大气;
焚烧炉(5)的出气口(5c)与气体混合器(2)的高温入口(2c)连接;气体混合器(2)的常温入口(2b)与大气接通;
气体混合器(2)的出口(2a)分别连接离心干化机(3)的净化气体入口(3d)和另一路烟囱(7)。
2.根据权利要求1所述污泥脱水干燥的装置系统，其特征在于在所述旋风分离器(4)的出气口(4a)与焚烧炉(5)第一入气口(5b)之间接入第二风机(11)，在气体混合器(2)出口(2a)的出气处接入第一风机(10)。
3.根据权利要求1所述污泥脱水干燥的装置系统，其特征在于在第二出气口(5c)和高温入口(2c)之间、在出口(2a)和烟囱(7)之间、在出口(2a)和净化气体入口(3d)之间、在抽气口(4a)和第一入气口(5b)之间、在常温入口(2b)前分别设置气流阀门。
说明书
一种污泥脱水干燥的装置系统
技术领域
本实用新型涉及污泥处理领域，具体系对污泥进行浓缩干燥的一种装置系统。
背景技术
近年来，城市污泥产量增长趋势十分明显，污泥是一种高水分的多孔介质物质，未经处理的污泥含水率高达95%以上。因其含水量高，体积大，污泥的处理因不同的目的而采用不同的处理方法。
传统的污泥处理与处置技术系统为：污泥→浓缩→稳定→脱水，脱水之后的污泥通常采用农用、填埋或焚烧的处置方法。
在这几种技术系统中，农用或因浓缩污泥含水率太高(一般为70%～85%)，造成运输困难、运输量大，或因脱水泥饼分散困难需借助机械设备支持田间操作，使该技术在实际应用中存在较多的困难;填埋则因脱水泥饼含水率较高(一般为70%～85%)，土力学性质差，需混入大量泥土，从而导致土地的容积利用系数明显降低;脱水泥饼直接焚烧，也因其含固率低不能达到维持过程自行运作所需的能值，需加入辅助燃料，使处理成本明显增加，难以承受。综合分析上述污泥处理与处置技术系统在实际应用中所遇到的困难，不难看出污泥的含水率是关键的影响因素。因此，降低污泥含水率是解决目前在污泥处理所遇到的许多问题的关键。
污泥的干燥是污泥进行资源化(农用、焚烧等)的前提。目前，污泥的干燥技术已经开始较为深入地研究了，首先对污泥进行浓缩脱水，浓缩主要是去除污泥中的间隙水，是污泥处理系统的第一步骤。浓缩是减少污泥体积最经济有效的方法，但浓缩通常难以将污泥含水量降低到90%以下。
研究表明，经传统的浓缩和脱水工艺处理之后的污泥的含水率不可能达到60%以下，如果要达到较为深度的脱水，就必须引进各种污泥干燥技术。
Humboldt等公司开发的离心干化机系统工艺流程是一种比较受欢迎的浓缩脱水干燥技术，其干燥的效率比较高。其主要技术方案是，稀污泥自浓缩池或消化池进入离心干化机，干化机内的离心机对污泥进行脱水，经机械离心脱水后的污泥呈细粉状从离心机卸料口高速排出，高热空气以适当的方式引入到离心干化机的内部，遇到细粉状的污泥并以最短的时间将其干化到含固率80%左右。干化后的污泥颗粒经气动方式以70℃的温度从干化机排出，并与湿废气一起进入旋流分离器进行分离。一部分湿废气进入洗涤塔中冷凝析出大部分水分，净化后的废气以40℃的温度离开洗涤塔。由于污泥不需要储存，整个系统可以迅速启动和关闭，而且干化和运输在几秒钟内即可完成，故在污泥进入系统后不久干化污泥颗粒就可从排料阀排出。与循环气体混在一起的燃料废气和低氧含量的干燥废气需要连续不断地通过洗涤塔排气立管排出。
该技术方案主要存在的问题是从干化后的污泥颗粒经气动旋转方式以70℃的温度从干化机排出，并与湿废气一起进入旋流分离器进行分离，另一部分湿废气进入冷却水洗涤塔中冷凝析出大部分水分，净化后的废气以40℃的温度离开洗涤塔，而该部分湿废气在洗涤塔中洗涤、冷凝消耗的水量是十分巨大的，而且冷却、洗涤后的水排放为达到环保要求还需要进行水处理系统净化，附属设备多，增加成本;而且利用燃烧炉进行低温加热空气，效率低、能量损耗巨大。因此，本领域希望在此基础上有一个更加优越的改进方法。
发明内容
本实用新型的目的是降低大量的用水量，提供一种环保、节能的污泥脱水干燥装置系统。
本实用新型的目的由以下技术方案予以实现：
一种污泥脱水干燥的装置系统，
包括离心干化机和旋风分离器;
所述离心干化机的结构为，在卧式离心机螺旋推进器和转鼓的外围设置一圆筒形隔温壳体，在隔温壳体开设净化气体入口和气/固混合物出口，在卧式离心机的转鼓处开设待处理污泥入口和分离后的清水出口;
其特征在于：
所述离心干化机的气/固混合物出口与旋风分离器的进气口连接;
旋风分离器下方出料口经螺旋输送机连接料仓;
旋风分离器上方的抽气口连接由供油系统提供燃料的焚烧炉第一入气口，焚烧炉第二入气口接通大气;
焚烧炉的出气口与气体混合器的高温入口连接;气体混合器的常温入口与大气接通;
气体混合器的出口分别连接离心干化机的净化气体入口和另一路烟囱。
进一步，所述焚烧炉的燃烧温度为900±90℃。
进一步，所述气体混合器的出口输出温度为280±28℃。
进一步，在所述旋风分离器的出气口与焚烧炉第一入气口之间接入第二风机，在气体混合器出口的出气处接入第一风机。
进一步，在第二入气口和高温入口之间、在出口和烟囱之间、在出口和净化气体入口之间、在抽气口和第一入气口之间、在常温入口前分别设置气流阀门。
进一步，由自动控制器采集各工作装置的输入、输出、运行参数，按程序对运行控制。
采用本技术方案，待处理污泥及280℃干热气体分两路送入离心干化机，从离心干化机分别由两路送出分离后的清水和气/固混合物;
气/固混合物从侧向送入旋风分离器，旋风分离器的下方送出干燥干净的固体颗粒，并由螺旋输送机送入料仓;旋风分离器的上方抽出含水废气;
含水分废气送入由供油系统提供燃料的焚烧炉，在焚烧炉中燃烧900℃、2秒钟(由阀门的开度控制焚烧炉入口和出口的流速来达到燃烧2秒的程度，此要求是国家排放的标准，能够净化工业废气)，燃烧后的高温净化气体进入高低温气体混合器，混合后280℃的净化气体在供给离心干化机烘干用以外，另一路经烟囱排入大气;所述温度和时间值均为指定值的正负10%以内;
所述自动控制器，可由PLC可编程序控制器采集包括离心干化机温度、风量、进料流量、加药量、离心机转速、差速、液压的压力、主轴承的温度、液压的油温、液压油的液位、变频器的故障参数进行监控，并作相应报警、正常运行、停机处理。
本实用新型所述离心干化机为，在卧式离心机螺旋推进器和转鼓的外围设置一圆筒形金属壳体，在金属壳体开设280℃的净化气体入口和气/固混合物出口，在卧式离心机的转鼓处开设待处理污泥入口和分离后的清水出口。
本实用新型所述旋风分离器为，立式的筒体，侧壁切向送入气/固混合物，上方抽出含水分废气，下部为旋转分离出的干燥干净的固体颗粒。
本实用新型所述废气焚烧炉由供油系统提供燃料，废气焚烧炉具有两个入口，其一是大气入口，其二是由旋风分离器抽出的含水废气入口，和一个出口，即900℃的高温净化气体。
本实用新型所述高低温气体混合器，系采用高低温两种气体在混合器中进行混合成280℃气体。
本实用新型主要采用了如下操作工序：
①污泥进料系统
需脱水的污泥经污泥切割机切碎长纤维，由污泥进料泵(污泥进料泵的流量变频无级可调)进料，经污泥流量计计量后，与0.1～0.2PAM混合生成矾花进入离心机进行污泥脱水，以达到最佳污泥进料量。
②絮凝剂投配系统
待处理的物料由进料泵提升进入进料系统，物料没有进入卧式螺旋卸料沉降离心机之前，加药系统的絮凝剂在储粉罐经计量喂料器进入制备罐配制0.1-0.3%的溶液，搅拌充分溶解后，进入第二个缓存罐。经缓冲罐慢速搅拌增加高分子链条，进入第三个使用罐，据工艺需要流量由变频加药螺杆泵经过流量计与待处理污泥混合，絮凝后进入离心机分离，以达到最佳的物料量进料量和加药量。
③脱水系统
卧螺离心机主要由高转速的转鼓、与转鼓转向相同且转速略高或略低的螺旋和差速器等部件组成。当要分离的悬浮液进入离心机转鼓后，高速旋转的转鼓产生强大的离心力把比液相密度大的固相颗粒沉降到转鼓内壁，利用螺旋和转鼓的相对运动把沉积在转鼓内壁的固相推向转鼓小端出口处排出，由离心干化机排出的气/固混合物即固体颗粒与湿废气的混合物料，进入后续旋风分离器。
④泥饼干化系统
经离心机脱水后的清液回集至水井，从转子中排出的泥饼(含固率约40%)分解为细小的颗粒，在圆筒形金属壳体内立刻被高温烘干气流带走。由于颗粒的单位表面积大，烘干速度极快，只需数秒该产物即可达到其最终湿度。由于产物温度低，在离心干化系统中停留时间极短，从污泥中释放出来的有味气体极少。
旋风分离器的下游风机可将大部分烘干气体作为循环蒸汽送入热风炉除臭，被除臭的高温气体部分再进入离心干化系统，部分排入大气。
⑤干污泥收集与输送系统
烘干污泥从旋风分离器的烘干气体中分离出来，呈固体颗粒，通过回转阀排出，然后再由柔性无轴螺旋输送器移送至指定地点料仓或直接装车外运。
⑥废气处理和干化部分
按照《大气污染物综合排放标准》GB16297-1996标准，全部废气循环回焚烧炉进行900℃高温焚烧2秒，再与一定比例的冷空气混合，混合后的热气部分引入离心干化机进行干化，部分排入大气。
⑦自动控制部分
因离心干化系统运行时，常常需要测量其温度、风量、进料流量、加药量、离心机转鼓或螺旋的转速等。同时又要测量两转子间的转速差，所以我们取消传统的用测速表测速的方式，将分别设置在转鼓和螺旋上的传感器所采集的信号直接输入带有高速计数器的PLC处理器，而后又经该PLC输出至触摸显示屏。同时采用脉冲法测量高速段的转速，用周期法测量低速段的转速，这种方法成功克服了测速表上显示的数据与触摸屏上显示的数据始终对不拢的缺陷。
采用PLC可编程序控制器作为自动控制系统的核心器件，通过PLC对本系统运行时的实时状态(如：离心干化系统温度、风量、进料流量、加药量、离心机转速、差速、液压的压力、主轴承的温度、液压的油温、液压油的液位、变频器的故障等)进行监控，一旦有故障，PLC马上执行相应的故障处理程序，并有声光报警和中文信息提示，使本系统对运行过程中的突变有足够的自适应能力，确保整个系统的运行安全。
工作过程特点
离心干化系统工艺流程是稀污泥自浓缩池或消化池进入离心干化机，干化机内的离心机对污泥进行脱水，经机械离心脱水后的污泥呈细粉状从离心机卸料口高速排出，经冷空气掺冷后的热气以适当的方式引入到离心干化机的内部，遇到细粉状的污泥并以最短的时间将其干化到含固率80%左右。干化后的污泥颗粒经气动方式以150℃的温度从干化机排出，并与湿废气一起进入旋流分离器进行分离。一部分湿废气进入燃烧炉燃烧净化，净化后的废气部分再通入离心干化机进行干化污泥。因为污泥不需要储存，整个系统可以迅速的启动和关闭，而且干化和运输在几秒钟内即可完成，故在污泥进入系统后不久干化污泥颗粒就可从排料阀排出。与循环气体混在一起的燃料废气和低氧含量的干燥废气需要连续不断地通过燃烧炉净化再循环。
本实用新型的有益效果为：
①本实用新型由旋风分离器上方抽出含水废气不送入冷却水洗涤塔清洗处理，大大节省了用水量，节省了水资源，又避免了再对冷却清洗水的环保处理，节省了工序和相应的能源。
②现有技术的焚烧炉仅对空气进行加热280℃供给离心干化机烘干用，从能源的配置和利用上分析，焚烧炉没有充分发挥燃烧高温气体的作用，热值较低，燃油利用率不高。
③本实用新型的焚烧炉不仅在装置启动时对空气进行加热280℃供给离心干化机烘干用，而且在正常运行中，从旋风分离器的上方抽出含水废气也从入口送入焚烧炉，在焚烧炉中燃烧900℃、2秒钟，燃烧后的高温净化气体进入高低温气体混合器，混合后280℃的净化气体在供给离心干化机烘干用以外，另一路经烟囱排入大气，一台焚烧炉两个用处，充分利用焚烧炉的作用，而且焚烧炉适宜高温燃烧，燃烧值高，燃烧效率高，使得整个系统设备装置数量减少、结构简化、投入成本减少，经济效益更高。
本实用新型虽然对焚烧炉提高了燃烧温度，增加了冷热气体的混合器，然而，前者是在同一台设备中处理的，仅增加一定的燃料，后者混合器只是控制两种气体的混合比例，消耗能量极小，对比现有技术节省了庞大的水洗冷却系统的设施以及大量消耗的水量，和对冷却水的环保处理，因此综合的经济效益和环保效果，本实用新型均具有明显的优点和显著的进步，经测算，整个系统仅经济上可以节省费用达27-32%。
